Mikroschalter 5a 125 250v

Mikroschalter 5a 125 250vist ein winziger Schnappschalter, der zum Ein- und Ausschalten von Stromkreisen bis maximal 5 A bei den angegebenen Betriebsgrenzen bei 125 V AC und 250 V AC dient. Es wird im Allgemeinen in elektronischen Geräten, Steuerungssystemen, Verkaufsautomaten, Bürogeräten, Türen und Abdeckungen, Geräten usw. verwendet.

Stellen Sie sicher, dass neben der vorhandenen Nennleistung auch die Lastart, der Antriebstyp, die Kraft, die Konfiguration der Anschlüsse, die Abmessungen und die Umgebungsbedingungen für die geplante Verwendung der Komponenten geeignet sind.

Was bedeutet 5A 125/250VAC?

Die Bezeichnung „5A 125/250VAC“ gibt typischerweise an, dass der Schalter maximal 5 Ampere bei einer Spannung von 125 Volt Wechselstrom oder 250 Volt Wechselstrom bewältigen kann, wenn er mit der entsprechenden vom Hersteller empfohlenen Last verwendet wird.
Diese Spezifikation gilt normalerweise für ohmsche Lasten.

Bei Geräten wie Motoren, Magnetspulen, Kompressoren, Lampen, Transformatoren und elektronischen Netzteilen kann es zu hohen Einschaltströmen oder Lichtbögen kommen. In solchen Fällen kann es erforderlich sein, Geräte mit einer anderen Belastbarkeit einzusetzen oder eine entsprechende Entstörvorrichtung einzusetzen.

Dies entspricht einer AC-Bewertung. Dies garantiert jedoch nicht, dass der Schalter für den Einsatz bei 125 VDC oder 250 VDC zugelassen ist. Achten Sie immer auf die eindeutige DC-Nennleistung im zugehörigen Datenblatt, bevor Sie fortfahren.

Wie funktioniert ein Mikroschalter?

Ein Mikroschalter verwendet einen Schnappmechanismus. Sobald der Aktuator die exakte Position erreicht, ändert die innere Feder den Kontaktzustand schnell. Daher ermöglicht es trotz minimaler Bewegung und konstantem Arbeitspunkt eine hervorragende Zuverlässigkeit des Schalters.

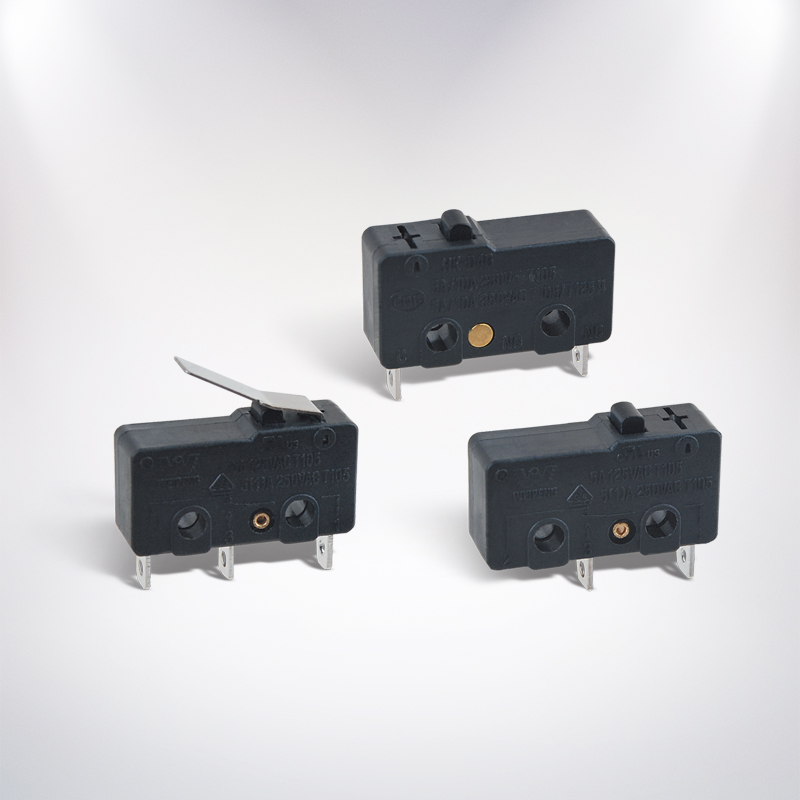

Zu den typischen Arten von Aktuatoren zählen Stößel, Scharnierhebel, Rollenhebel und simulierte Rollen. Der geeignete Antriebstyp wird auf der Grundlage des verfügbaren Platzes, der Bewegungsrichtung sowie der für den Prozess erforderlichen Kraft und Entfernung ausgewählt.

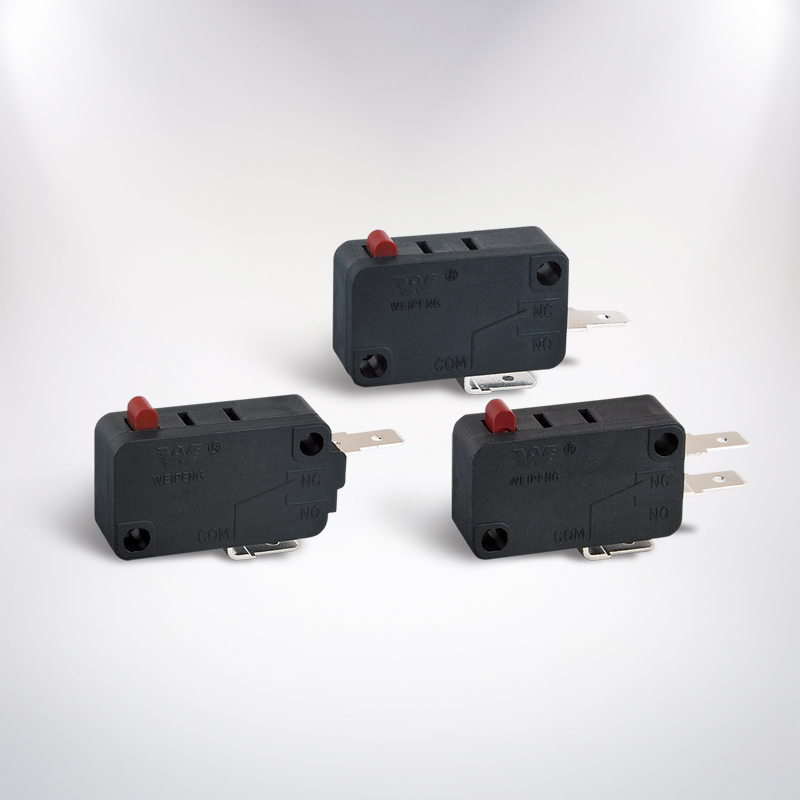

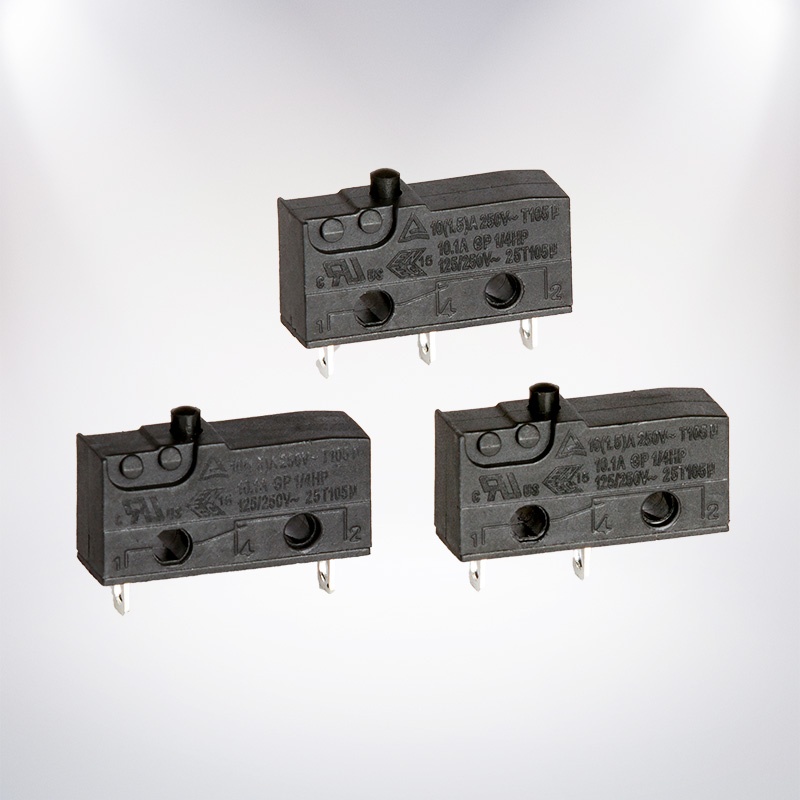

SPDT-Terminalkonfiguration

Mehrere 5A-Modelle arbeiten im SPDT-Modus (Single Pole Double Throw). Die gemeinsamen Anschlüsse in SPDT sind COM, NC und NO.

Wenn der Schaltkreis durch Drücken des Betätigungselements aktiviert wird, verwenden Sie COM in Verbindung mit NO. Verwenden Sie andererseits COM in Kombination mit NC, wenn der Stromkreis im Standby-Zustand geschlossen bleiben soll und geöffnet wird, wenn der Aktuator eingerückt wird. Überprüfen Sie unbedingt die Beschriftung des eigentlichen Schalters, bevor Sie mit der Verkabelung beginnen.

Was ist ein empfindlicher Mikroschalter?

Ein empfindlicher Mikroschalter arbeitet mit relativ geringem Kraftaufwand. Dies ist immer dann nützlich, wenn der Schalter mithilfe einer leichten Tür, einer Plastiklasche, eines kleinen Mechanismus oder einer begrenzten Bewegung betätigt wird.

Die Empfindlichkeit wird durch mehr als die aktuelle Bewertung bestimmt. Überprüfen Sie die folgenden Spezifikationen:

• Betätigungskraft und Auslösekraft
• Vorlauf und Nachlauf
• Betriebsposition
• Aktuatortyp und -länge
• Mechanische und elektrische Lebensdauer

Durch den Einsatz eines Rollenhebels kann der Kraftaufwand des externen Systems minimiert werden. Eine falsche Ausrichtung kann jedoch zu seitlicher Belastung und vorzeitigem Ausfall führen. Es sollte ordnungsgemäß funktionieren und seine Überhubspezifikation nicht überschreiten.

5A, 10A, 16A und 21A Mikroschalter

Mikroschalter werden in verschiedenen Ausführungen mit Stromstärken hergestellt, nämlich 5A, 10A, 16A und 21A. Ein höherer Nennstrom ist nicht unbedingt die richtige Wahl; Es ist von größter Bedeutung, dass der Schalter der Anwendungsspannung, dem Lasttyp, den Abmessungen, dem Anschlusstyp und den Standards entspricht.

Wenn Sie einen Mikroschalter mit einer Nennleistung von 5 A bei 125 V und 250 V mit anderen Modellen mit einer Nennleistung von 10 A, 16 A und 21 A vergleichen, sollten Sie alle technischen Daten vergleichen und nicht nur die Nennwerte betrachten. Der Schalter mit höherer Nennleistung kann sich von den Modellen mit geringerer Nennleistung in Konstruktionsmerkmalen wie Montagelöchern, Betätigungsweg, Anschlussposition und Kontaktabmessungen unterscheiden.

Überlegungen zu Ladung und Sicherheit

Vor dem Anschließen der Last ist es notwendig, nicht nur den Normalstrom, sondern auch den Einschalt- oder Anlaufstrom zu ermitteln. Widerstandslasten sind normalerweise viel einfacher zu handhaben als induktive oder kapazitive Lasten. Motoren und Magnetspulen können Funken erzeugen, die die Kontakte beschädigen könnten, selbst wenn der normale Strom unter 5 A liegt.

In Hauptanwendungen sollten geeignete Isolierung, Überlastschutz, mechanischer Schutz und Gehäuse verwendet werden. Die ordnungsgemäße Installation des Schalters sollte normalerweise so erfolgen, dass er das leitende Kabel gemäß der Gerätekonstruktion und den örtlichen Elektrovorschriften unterbricht.

Trennen Sie vor Installations- oder Prüfarbeiten die Netzversorgung. Die Verkabelung der Netzspannung sollte entweder von einem qualifizierten Fachmann durchgeführt oder überprüft werden.

Montage- und Installationstipps

Überprüfen Sie vor der Bestellung immer die Gehäuseabmessungen, den Abstand der Montagelöcher, die Antriebshöhe, den Anschlusstyp und die Betriebsposition. Ähnlich aussehende Schalter sind nicht unbedingt austauschbar.

Der Betätiger muss in die richtige Richtung gedrückt werden und darf nicht als harter mechanischer Anschlag verwendet werden, sofern vom Hersteller nicht anders angegeben. Übermäßiger Stoß, seitlicher Druck, Feuchtigkeit, Nässe und Vibrationen sind zu vermeiden.

Es gibt verschiedene Arten häufig verwendeter Terminals. Dazu gehören Lötanschlüsse, Schnellverbindungslaschen, Leiterplattenstifte und Kabelanschlüsse. Der Stil kann je nach verwendeter Montagetechnik und Platzverfügbarkeit gewählt werden.

So wählen Sie das richtige Modell aus

Nutzen Sie diese Checkliste vor dem Kauf:

• Bestätigen Sie die Wechsel- oder Gleichspannung und den tatsächlichen Laststrom.
• Identifizieren Sie, ob es sich bei der Last um eine ohmsche, induktive, kapazitive, motorische oder Lampenlast handelt.
• Wählen Sie je nach Schaltung SPDT, SPST-NO oder SPST-NC.
• Wählen Sie die erforderliche Betätigungskraft und den Antriebsstil.
• Vergleichen Sie Einbaumaße und Klemmenpositionen.
• Überprüfen Sie Betriebstemperatur, Abdichtung, elektrische Lebensdauer und Zulassungen.
• Fordern Sie das offizielle Datenblatt für die genaue Teilenummer an.

FAQ: Empfindlicher Mikroschalter SPDT 5A 125/250VAC

Was ist ein empfindlicher Mikroschalter SPDT 5A 125/250VAC?

Der Schalter ist ein Gerät mit geringem Kraftaufwand und Schnappwirkung, einem gemeinsamen Anschluss und zwei Ausgängen. Sein maximaler Nennstrom beträgt 5 A, wenn er unter kontrollierten Bedingungen betrieben wird.

Kann ich es für 250 VDC verwenden?

Nein, die Kennzeichnung 125/250 VAC stellt zwar eine AC-Nennspannung dar, gibt jedoch keine Nennspannung für Gleichspannung an. Suchen Sie immer nach einem Schalter mit der angegebenen DC-Spannungs- und Stromstärke.

Was ist der Unterschied zwischen NO und NC?

Der normalerweise offene Schalter ermöglicht den Stromfluss, wenn nichts auf den Schalter gedrückt wird, während der normalerweise geschlossene Schalter den Stromfluss ermöglicht, wenn der Betätiger gedrückt wird.

Kann ein 5A-Mikroschalter einen Motor steuern?

Obwohl der Strom des Motors unter 5 A liegt, funktioniert der Schalter möglicherweise nicht richtig. Identifizieren Sie den Anlaufstrom und den induktiven Lichtbogen, der die Kapazität des Schalters überschreiten kann. Bewerten Sie die Belastbarkeit des Motors oder verwenden Sie ein Relais oder ein Schütz.

Kann ich einen 5A-Schalter durch ein 16A- oder 21A-Modell ersetzen?

Dies ist nur möglich, wenn der Ersatz hinsichtlich Abmessungen, Aktuatorbewegung, Anschlussanordnung, Kontaktanordnung, Nennspannung und Zertifizierung die gleiche Größe aufweist. Eine höhere Nennleistung allein reicht nicht aus.

Wie lange hält ein Mikroschalter?

Die Lebensdauer eines Produkts wird durch die Belastung, die Häufigkeit der Meldungen, die Ausrichtung, die Umgebung und die Qualität der Installation bestimmt. Mechanische und elektrische Lebensdauer sind unterschiedliche Begriffe; Daher sollten die Spezifikationen zur elektrischen Lebensdauer entsprechend der tatsächlichen Belastung befolgt werden.

Abschließend: DieMikroschalter 5a 125 250vist eine praktikable Option für kleine AC-Steuerungs- und Positionserfassungssysteme, wenn die Last und die mechanischen Parameter geeignet sind. Überprüfen Sie die Spezifikationen, wählen Sie die richtigen Anschlüsse und Betätiger für SPDT aus und greifen Sie auf ein Relais oder eine Hochleistungslösung für Geräte mit erheblichem Einschaltstrom oder für anspruchsvolle elektromechanische Anwendungen zurück.
