Mikroschalter für Reiskocher – WEIPENG: Anleitung zu Funktion, Anschluss, Auswahl und Austausch

Der Reiskocher-Mikroschalter scheint keine wesentliche Komponente zu sein, spielt jedoch eine wichtige Rolle im Betrieb eines Reiskochers. Diese Art von Mikroschalter kann leicht die Wärmeeffizienz eines Reiskochers, die automatische Temperaturregelungsfunktion sowie die Sicherheit der Benutzer beeinträchtigen. Die Wahl des richtigen Reiskocher-Mikroschalters ist laut Reiskocherherstellern, Reparaturspezialisten und Käufern von Geräteteilen sehr wichtig.

Die WEIPENG-Mikroschalter werden häufig in kleinen Haushaltsgeräten eingesetzt, da sie eine konsistente Kontaktfunktion, kompakte Abmessungen und verschiedene Anschlusskonfigurationen bieten. Wenn Sie beispielsweise einen Schalter zum Austausch in Ihrem Reiskocher suchen oder nach Komponenten Ihrer neuen Geräteproduktionslinie suchen, helfen Ihnen Kenntnisse über Nennwerte, Antriebe, Anschlüsse und Betriebsbedingungen dabei, die richtige Auswahl zu treffen.

Wie funktioniert ein Mikroschalter in einem Reiskocher?

Bei einem Reiskocher ist der Mikroschalter wahrscheinlich Teil des Temperaturkontroll- und Sicherheitssystems dieses Geräts. Typischerweise befindet es sich in der Nähe des Wärmesensors, des Kochhebels, der Heizplatte sowie der internen Steuereinheit. Der Schalter wird entweder durch die Position des Kochhebels oder durch die Bewegung der Thermostatbaugruppe ausgelöst, während der Reiskocher mit dem Kochen beginnt.

Mit Wärme wird eine Kochplatte erhitzt. Solange Wasser vorhanden ist, bleibt die Temperatur nahe dem Siedepunkt. Sobald das Wasser verdunstet oder absorbiert wird, steigt die Temperatur am Topfboden schnell an. Der Thermostat überwacht diese Änderung und aktiviert das mechanische System. Der Mikroschalter unterbricht den Kochkreis oder schaltet das Gerät in den „Warm“-Modus.

Die Leistung des Schalters kann als zuverlässige und schnelle elektrische Reaktion angesehen werden. Dies wird durch die Schnappkontakttechnik erreicht, die es dem Schalter ermöglicht, den Stromkreis im Handumdrehen zu öffnen oder zu schließen.

Warum dieMikroschalter für ReiskocherAngelegenheiten

Der Mikroschalter ist zwar günstiger als die Heizplatte oder die elektronische Steuerplatine, aber er ist für die Funktion des Geräts von größter Bedeutung. Der minderwertige Schalter kann entweder zu einer ungleichmäßigen Erwärmung, einem steckengebliebenen Kochknopf, einer Unfähigkeit zum Warmhalten, einem elektrischen Kurzschluss oder einer unvermeidlichen Fehlfunktion nach kontinuierlichem Gebrauch führen.

Ein zuverlässiger Reiskocher-Mikroschalter kann die Produktionskonsistenz verbessern und die Anzahl der Garantieansprüche für Hersteller verringern. Für Reparaturwerkstätten stellen die richtige Nennleistung und Anschlusskonfiguration des Schalters sicher, dass das Gerät wie erforderlich funktioniert. Für den Endverbraucher sorgt es für ein sichereres und einfacheres Kocherlebnis.

Allgemeine Spezifikationen für Reiskocher-Mikroschalter

Vor dem Kauf eines Mikroschalters ist es für den Käufer wichtig, die Markierungen der vorhandenen Komponente zu prüfen und einen gleichwertigen Ersatz zu finden. Selbst zwei Schalter, die oberflächlich betrachtet ähnlich erscheinen, können dennoch unterschiedliche Pinanordnungen oder elektrische Nennwerte aufweisen.

Zu den wichtigsten Spezifikationen gehören in der Regel:

• Elektrische Nennleistung, z. B. 5 A, 10 A, 16 A oder höher bei 125 VAC oder 250 VAC
• Kontaktformular, einschließlich SPDT, SPST normalerweise offen oder SPST normalerweise geschlossen
• Anschlusstyp, z. B. Lötanschlüsse, Schnellanschlusslaschen, Schraubanschlüsse oder Drahtleitungen
• Betätigerdesign, einschließlich Stiftstößel, Hebel, Rollenhebel oder Druckknopfausführung
• Betätigungskraft und Auslösekraft
• Abstand der Montagelöcher und Gesamtabmessungen des Gehäuses
• Anforderungen an Temperaturbeständigkeit und Isolierung
• Erwartete mechanische und elektrische Lebenszyklen

Reiskocher werden in der Regel mit Netzstrom betrieben, daher sollte je nach elektrischer Auslegung und Belastung ein Schalter gewählt werden. Ein Schalter sollte nicht nur aufgrund seines Aussehens ausgewählt werden. Ein Schalter mit falschen Nennströmen führt höchstwahrscheinlich zu einer Überhitzung, einer Verklebung der Kontakte oder auf andere Weise zu Fehlfunktionen.

Mikroschalteranschluss für Reiskocher: Was Käufer wissen müssen

Es ist wichtig, den Mikroschalter im Reiskocher richtig anzuschließen. Die meisten Mikroschalter haben drei Anschlüsse, nämlich COM, NO und NC.

• COM bedeutet Common Terminal.
• NEIN bedeutet normalerweise offen; Der Stromkreis schließt sich, wenn der Schalter gedrückt oder aktiviert wird.
• NC bedeutet normalerweise geschlossen; Der Stromkreis öffnet sich, wenn der Schalter gedrückt oder aktiviert wird.

Die in Geräten verwendeten Stromkreistypen können je nach dem zum Herstellen der Verbindung verwendeten Schalter variieren. Der Schalter kann ein Gerät sein, das beim Drücken den Stromkreis schließt, an einem bestimmten Punkt der mechanischen Bewegung so weit kommt, dass die Stromversorgung unterbrochen wird, oder einen Übergangsmodus beim Kochen signalisiert. Einige Reiskocher verwenden einen Mikroschalter zusammen mit einem Bimetall-Thermostat, einer Thermosicherung, einer Kontrollleuchte, einem Relais oder einer elektronischen Steuerplatine.

Machen Sie unbedingt ein Foto der Drähte oder notieren Sie deren Beschaffenheit, bevor Sie das beschädigte Bauteil abschrauben. Die Klemmenkonfiguration sollte anhand der Geräte- oder Servicedokumentation oder einer Durchgangsprüfung bei ausgeschalteter Stromversorgung überprüft werden. Da Reiskocher Netzspannung benötigen, sollten Reparaturen nur von einem kompetenten Techniker oder einer Person mit ausreichender Erfahrung in Elektroreparaturen durchgeführt werden.

Anzeichen dafür, dass aMikroschalter für ReiskocherMöglicherweise fehlerhaft

Eine äußere Beschädigung des Mikroschalters ist nicht unbedingt Ausdruck einer internen Fehlfunktion. Dies bedeutet, dass die Kontakte des Mikroschalters verschleißen, schwächer werden, oxidieren oder sogar festsitzen können. Zu den Anzeichen eines problematischen Mikroschalters gehören: ein Reiskocher, der nicht funktioniert, ein Kochhebel, der die Position nicht beibehält, ein Reiskocher, der zu lange im aktiven Kochmodus bleibt, oder ein Kocher, der nicht in den Warmhaltemodus wechselt.

Bei der normalen Funktion des Geräts können einige Anzeichen auftreten, die auf Probleme bei der Behebung von Leistungsproblemen hinweisen können. Zu diesen Anzeichen gehören das Fehlen einer Heizung, zufällige Klickgeräusche, Brandgeruch um den Schalter herum, Anzeichen von Hitze an den Klemmen usw. Die Anschlüsse sollten auch auf Probleme wie Fehler im Thermostat, der Heizspule, der Sicherung usw. überprüft werden.

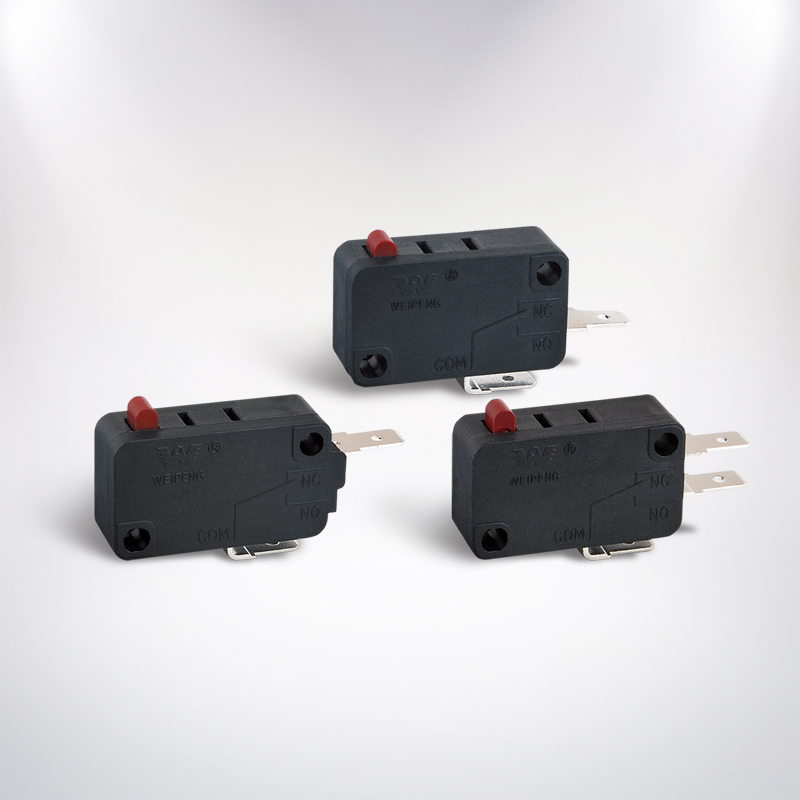

WEIPENG-Mikroschalter für Reiskocheranwendungen

WEIPENG ist als kompetenter Hersteller von Mikroschalterprodukten mit einem breiten Anwendungsspektrum von Haushaltsgeräten bis hin zu elektronischen Produkten und verschiedenen Supportdienstleistungen bekannt. Die Anwendungen der WEIPENG-Mikroschalter in Reiskochern erfreuen sich aufgrund ihres kompakten Designs, der zuverlässigen Betriebsfunktionen, der Vielzahl verfügbarer Anschlüsse und der verschiedenen Optionen für Betätigungselemente großer Beliebtheit.

WEIPENG-Schalter sind in verschiedenen Spezifikationen erhältlich, die auf unterschiedliche Nennströme und Installationsspezifikationen abgestimmt sind, wodurch sie für eine Vielzahl von Geräten geeignet sind, darunter Reiskocher für den Haushalt, gewerbliche Speisenwärmer, Multikocher, elektrische Schnellkochtöpfe und mehrere andere Heizgeräte. Verbraucher werden davor gewarnt, ihre Wahl ausschließlich auf der Grundlage der Marke zu treffen. Die Auswahl eines WEIPENG-Modells hängt von der Art der elektrischen Verkabelung, dem Laststrom und der Schaltfunktion des Geräts ab.

Yueqing Tongda Wire Electric Factory ist ein renommierter Hersteller von WEIPENG-Schaltprodukten. Das Werk verfügt über Fachwissen über Mikroschalter und ähnliche elektrische Komponenten und kann die Anforderungen von Kunden erfüllen, die Qualität, OEM-Lösungen, kundenspezifische Anschlüsse und Großhandelslieferungen für die Herstellung oder Reparatur von Haushaltsgeräten benötigen.

Vergleich gängiger Mikroschaltermarken und -hersteller

Verschiedene Marken bedienen unterschiedliche Marktanforderungen. Für Geräte und Anwendungen der oberen Preisklasse, die umfangreiche Zertifizierungen erfordern, werden in der Regel leistungsstarke globale Marken ausgewählt, während spezialisierte Hersteller aus China Dienstleistungen mit dem besten Preis-Leistungs-Verhältnis anbieten.

Die Kosten für Mikroschalter hängen von vielen Kriterien ab, wie z. B. Nennleistung, Zertifizierungsanforderungen, Bestellmenge, Anschlusstyp und kundenspezifischen Werkzeugen. Während bei Großeinkäufen Preise im Bereich von 1 bis 2 Dollar pro Schalter für Standard-Mikroschalter erzielt werden können, können zertifizierte und Hochstromschalter, kundenspezifische Betätigungsschalter oder Schalter bekannter Marken Hunderte von Dollar pro Einheit erreichen. Beachten Sie, dass das billigste Teil möglicherweise nicht immer die beste Option ist, insbesondere wenn es zu Qualitäts- und Installationsschwierigkeiten kommt.

So wählen Sie den richtigen Mikroschalter für einen Reiskocher aus

Notieren Sie sich zunächst die Details des Originalschalters wie Modellnummer, elektrische Spezifikationen, Kontaktanordnung, Anschlussrichtung, Einbaumaße und Aktortyp. Messen Sie anschließend das neue Komponentengerät ordnungsgemäß aus. Wenn die Kennzeichnung des Originalgeräts nicht klar ist, sehen Sie sich den Schaltplan an und wenden Sie sich an die zuständige Behörde des Geräts oder den Lieferanten.

Beim Entwurf eines Reiskochers ist es für Ingenieure wichtig, die voraussichtliche elektrische Belastung abzuschätzen und einen angemessenen Sicherheitsspielraum einzuplanen. Zu den Überlegungen bei der Durchführung einer solchen Schätzung gehören der Einschaltstrom, die Heizelementparameter, die Umgebungstemperatur im Inneren des Geräts, die Betriebsfrequenz und Zertifizierungsspezifikationen für den jeweiligen Markt. Ein guter Schalter muss über den gesamten Lebenszyklus des Gerätes einwandfrei funktionieren.

Für den Käufer ist es außerdem wichtig herauszufinden, ob für die Umstellung je nach Absatzmarkt und Kategorie der betreffenden Waren Zertifizierungen wie UL, CUL, ENEC, VDE, CE-bezogene Compliance-Unterstützung, RoHS oder REACH-Dokumentation erforderlich sind. Die Notwendigkeit der oben genannten Zertifizierungen sollte vorab geprüft werden.

Installations- und Austauschtipps

Es ist wichtig, den Reiskocher zuerst vom Netz zu trennen, bevor Sie das Gehäuse öffnen. Lassen Sie den Reiskocher vollständig abkühlen, bevor Sie ihn zerlegen. Achten Sie beim Austausch darauf, dass die Isolierhülsen nicht durch Anschlussstecker, Thermoschutzvorrichtungen oder in der Nähe befindliche Kabel beschädigt werden. Stellen Sie sicher, dass der Stellantrieb richtig auf den Hebel, den Thermostatmechanismus oder andere bewegliche Teile ausgerichtet ist, die er betätigt.

Überprüfen Sie nach der Montage, ob alle Anschlüsse sicher und richtig positioniert sind. Lose Anschlüsse können zu Widerstand und Hitzestau führen und den Betrieb beeinträchtigen. Wenn Lötarbeiten erforderlich sind, achten Sie darauf, die erforderliche Temperatur einzuhalten, damit das Schaltergehäuse nicht überhitzt. Bevor Sie den Schalter wieder in Betrieb nehmen, führen Sie Tests durch, um sicherzustellen, dass die Koch-, Abschaltautomatik- und Warmhaltefunktionen ordnungsgemäß funktionieren.

Falls der Schalter in den Sicherheitskreis integriert ist oder das Gerät Anzeichen von Überhitzung, Schäden an der Verkabelung, geschmolzenem Kunststoff oder anhaltenden Fehlerzuständen aufweist, wird empfohlen, es professionell überprüfen zu lassen.

Häufig gestellte Fragen

Kann ich einen ersetzen?Mikroschalter des Reiskochersmit einem ähnlich aussehenden Schalter?

Mit anderen Worten: Der Ersatzschalter muss in Bezug auf Spannungsnennwert, Kontakttyp, Anschlusskonfiguration, Design des Betätigungssystems und Montagemethode die gleichen Spezifikationen wie der Originalschalter aufweisen. Optisch ähnliche Schalter können im Gerät unwirksam und unsicher sein.

Was ist der Unterschied zwischen NO und NC an einem Mikroschalter?

NO steht für „normally open“, wobei der Stromkreis in einer offenen Position bleibt, bis der Schalter gedrückt wird, um einen geschlossenen Stromkreis zu erzeugen. NC steht für „normally geschlossen“, wobei der Stromkreis vor der Aktivierung geschlossen ist und sich bei Betätigung des Schalters öffnet. Abhängig von der Funktion des Schaltkreises können Reiskochmaschinen beide Kontaktarten verwenden.

Warum bleibt mein Reiskocher im Kochmodus?

Ein defekter Mikroschalter, ein beschädigter Thermostat, ein defekter Temperatursensor, ein festsitzender mechanischer Hebel, eine falsche Verkabelung oder ein defektes Bedienfeld können die Ursache für das Problem mit dem Gerät sein. Den Zustand des Mikroschalters zu verstehen, gelingt am besten im Rahmen einer gründlichen Diagnose.

Wie viele Mikroschalter werden in einem Reiskocher verwendet?

Einfache mechanische Reiskocher verwenden möglicherweise einen einzelnen Mikroschalter oder einen integrierten Schalter in der Steuerung. Komplexere Herde, Multikochgeräte und intelligente Küchengeräte können mehrere Schalter für Aufgaben wie Deckelerkennung, Sicherheitsschlösser, Kochvorgänge und andere Vorgänge verwenden.

Bei der Auswahl des richtigen Mikroschalters für Reiskocher müssen Sie den Sicherheitsaspekt, die mechanische Passform, die Zuverlässigkeit des Schaltens und seine Kosten berücksichtigen. Die von WEIPENG und der Yueqing Tongda Wire Electric Factory angebotenen Lösungen können eine gute Wahl für Gerätehersteller, Einzelhändler und Verbraucher sein, die Produkte mit der erforderlichen Arbeitsqualität und Herstellerunterstützung suchen. Käufer können Fehler bei der Reparatur des Geräts vermeiden, indem sie vor dem Kauf die Nennwerte, Anschlüsse, den Antriebstyp und die erforderliche Zertifizierung überprüfen.
