Beleuchteter Wippschalter: Typen, Verkabelung und Kaufratgeber

Als eine Art Ein-/Ausschalter dient ein beleuchteter Wippschalter, der mit einem LED- oder Neonlicht ausgestattet ist und so anzeigt, ob sich der Schalter in der Ein-/Ein-Position befindet oder nicht. Dank seiner Anzeige ist der Wippschalter auch bei Dunkelheit oder überfüllten Bedienfeldern gut sichtbar. Die beleuchteten Wippschalter haben ihren Nutzen in vielen Anwendungen in Autos, Booten, Wohnmobilen, Fahrrädern, Haushaltsgeräten, Industriemaschinen, elektrischen Steuerungssystemen usw. gefunden.

Der Einsatz beleuchteter Wippschalter ist sowohl in Niederspannungskreisen als auch in Hochspannungsbereichen möglich. Man kann auf 12-V-Schalter stoßen, die in Automobilanwendungen verwendet werden, sowie auf 120-V-Wechselstromschalter für den Einsatz in Privathaushalten und in der Industrie. Bei der Auswahl des geeigneten Typs müssen die Spannung des Systems, die Nennstromstärke, die Art der Last, die Klemmenanordnung, die Größe des Schalters und der Installationsbereich ermittelt werden.

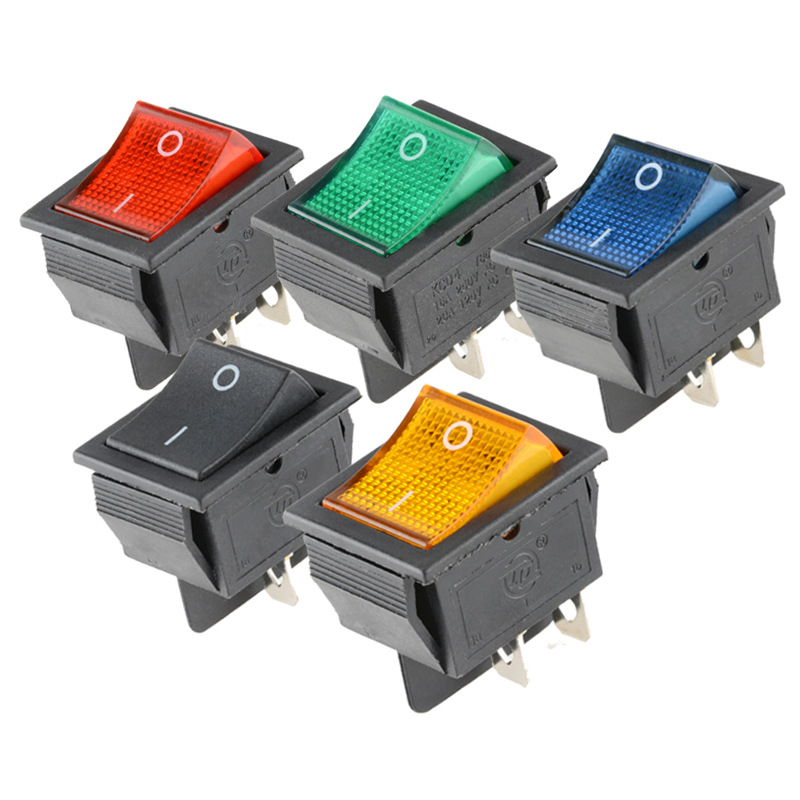

Was ist einBeleuchteter Wippschalter?

Ein Wippschalter besteht aus aWippmechanismus, der einen Stromkreis aktivieren kann. Der Wippschalter wird in die Ein-Position gedrückt und das Netzteil wird an das mit Strom versorgte Gerät angeschlossen. Darüber hinaus verfügt der Schalter über eine eingebaute LED oder Neon, um das Einschalten anzuzeigen.

Der Schalter kann abhängig von der Bauart und Einrichtung des Geräts anzeigen, ob er mit Strom versorgt wird, eingeschaltet ist oder ob ein anderer Stromkreis in Betrieb ist. Je nach Typ gibt es verschiedene Möglichkeiten, den Schalter anzuschließen. Beachten Sie jedoch unbedingt die Verkabelungsanweisungen und Markierungen des Herstellers, bevor Sie mit der Installation beginnen.

Gängige Arten von beleuchteten Wippschaltern

Wippschalter mit zwei Anschlüssen

Der Schalter mit zwei Anschlüssen ist für den Betrieb im einfachen Ein- und Ausschaltmodus ausgelegt. Im Allgemeinen wird diese Art von Schaltgerät sowohl mit dem Last- als auch mit dem Stromversorgungskreis verbunden und kann die LED zum Leuchten bringen, wenn sie mit Strom versorgt wird. Einige LED-Typen werden von der Polarität beeinflusst, daher müssen die Anschlüsse wie unten beschrieben erfolgen.

Wippschalter mit drei Anschlüssen

Die Konstruktionen mit drei Anschlüssen zeichnen sich dadurch aus, dass sie für die Einspeisung von elektrischer Energie, umschaltbare Signale und einen Erdungsanschluss sorgen. Aufgrund der separaten Klemme für den Erdungsanschluss kann der betrachtete Anzeiger problemlos betrieben werden. Diese Art der Konstruktion wird häufig in Automobilen und Booten verwendet.

Wippschalter mit vier und fünf Anschlüssen

Schalter mit 4 und 5 Anschlüssen können für unabhängige Beleuchtung, zweipoliges Schalten oder mehrere Ausgänge sorgen. Sie sind für anspruchsvollere Steuerköpfe geeignet, die richtige Verkabelung hängt jedoch von der internen Konfiguration des Schaltkreises ab. Daher sollte das angegebene Diagramm befolgt werden, anstatt den Verkabelungsprozess durch Standard-Klemmenplätze zu vereinfachen.

SPST-, SPDT- und DPDT-Konfigurationen

Der SPST-Schalter ist in der Lage, nur einen einzigen Stromkreis zu vervollständigen und ihn nur vom Ein- in den Aus-Zustand zu schalten. SPDT-Schalter schalten einen Eingang ein und arbeiten an zwei Ausgängen. DPDT-Schalter arbeiten mit zwei Schaltkreisen und können Eingänge auswählen oder die Polarität umkehren. Der SPST-Schalter ist die am häufigsten verwendete Schalterform für typische Anwendungen, beispielsweise das Einschalten einer Lampe.

Was ist einBeleuchteter Wippschalter12V verwendet?

Ein 12-Volt-Wippschalter mit Beleuchtung ist für den Einsatz in Stromkreisen mit einer 12-Volt-Gleichstromversorgung (DC) konzipiert. Typische Anwendungen sind:

• Automobil- und Motorradbeleuchtung
• LED-Lichtleisten und Arbeitsscheinwerfer
• Kühlventilatoren und Wasserpumpen
• Boots- und Wohnmobilzubehör
• Armaturenbrett- und Bedienfeldausrüstung
• Batteriebetriebene elektrische Systeme

Die 12-V-Norm schreibt keine obere Stromgrenze für den Schalter vor. Man kann beispielsweise sagen, dass ein Schalter mit 12 V und einem Strom von 20 A betrieben werden kann. Beim Starten könnten jedoch bestimmte Maschinen wie Motoren und Pumpen mehr Strom verbrauchen. Zu diesem Zweck müssen geeignete Relais zur Steuerung hoher Ströme oder induktiver Lasten eingesetzt werden.

So wählen Sie den richtigen beleuchteten Wippschalter aus

Überprüfen Sie die Spannungs- und Stromstärke

Wählen Sie einen Schalter, der mit der Spannung und dem Strom des Stromkreises ordnungsgemäß funktioniert. Beispielsweise darf ein Schalter mit einer Nennspannung von 12 V DC nicht für einen Stromkreis mit Spannungen von 120 V oder 230 V AC verwendet werden. Neben dem normalen Betriebsstrom muss auch der Anlauf- oder Einschaltstrom der Last berücksichtigt werden.

Berücksichtigen Sie den Lasttyp

Elektromotoren, Pumpen, Heizgeräte, Glühbirnen und LED-Treiber belasten Schalter unterschiedlich. Nennwerte, die nur ohmsche Lasten berücksichtigen, gelten möglicherweise nicht für induktive Lasten wie Elektromotoren. Die Auswahl der Schalter muss entsprechend den Belastungen erfolgen, die sie bewältigen müssen.

Bestätigen Sie die Montagemaße

Überprüfen Sie vor der Bestellung unbedingt die Maße des Plattenausschnitts sowie die Dicke der Platte, die Position der Haltelasche und die Abstände hinter der Platte. Ein Schalter kann in den vorderen Ausschnitt eindringen, aber dennoch mit anderen Teilen und Leitungen kollidieren.

Sehen Sie sich die Spezifikationen des Indikators an

Der Stromverbrauch von LED-Blinkern ist sehr gering, daher werden sie meist in 12V-Systemen eingesetzt. Stellen Sie sicher, dass die LED einen internen Widerstand enthält und prüfen Sie, ob dieser die Polarität aufweist. Die Verwendung eines Schalters mit einer anderen Spannung kann dazu führen, dass die Anzeige falsch ausgerichtet ist.

Berücksichtigen Sie den Umweltschutz

Wir sollten Schalter auswählen, die Feuchtigkeit widerstehen und Rost verhindern, falls sie im Freien, in Innenräumen, in einer Meeresumgebung oder in Umgebungen mit Staub und Vibrationen verwendet werden.

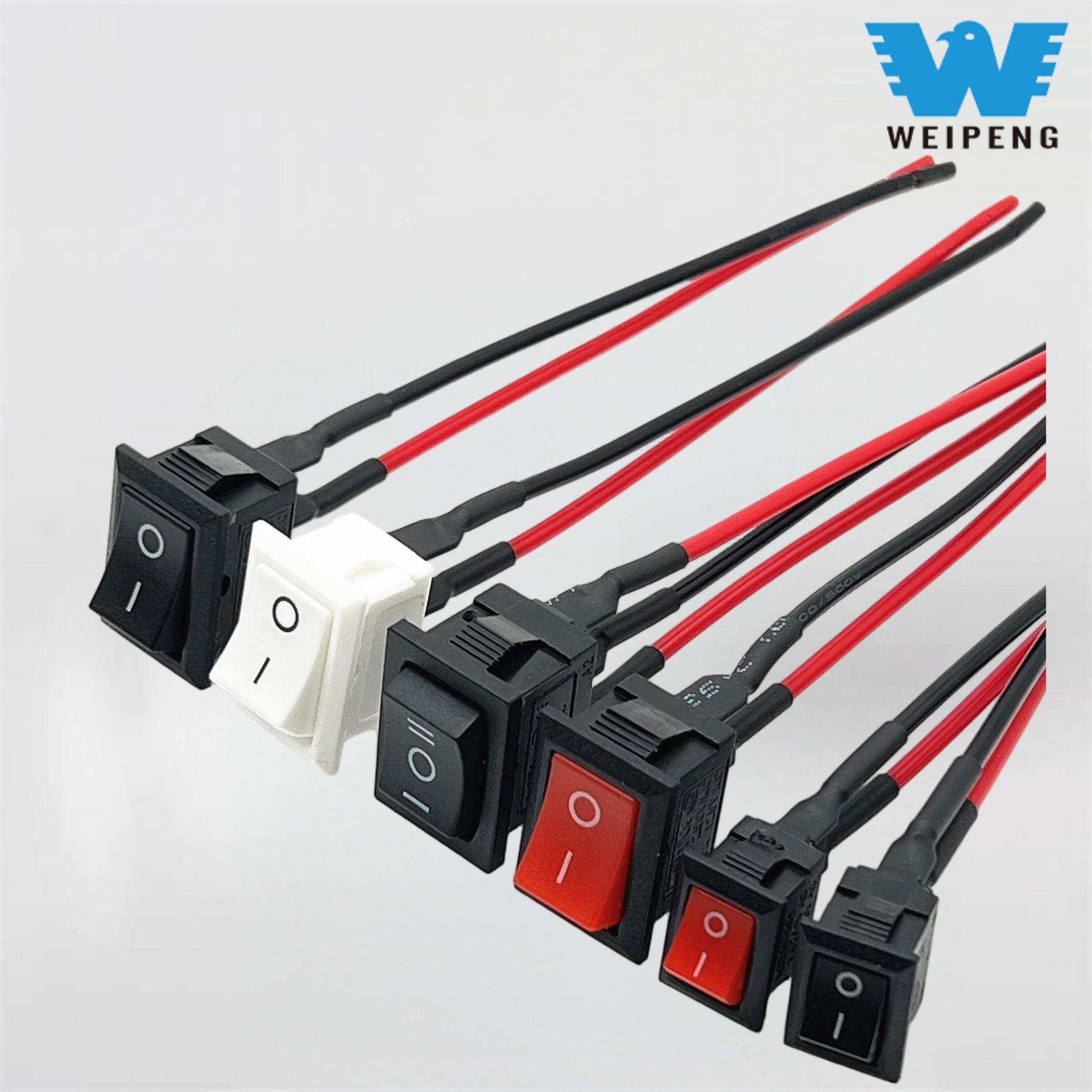

Wie verkabelt man einen beleuchteten Wippschalter?

Bei der Verkabelung eines beleuchteten Wippschalters müssen die Spezifikationen des jeweiligen Schalters ermittelt werden, einschließlich der Anzahl der Anschlüsse und der Anordnung. Unterbrechen Sie immer die Stromversorgung, bevor Sie mit der Arbeit beginnen, und identifizieren Sie alle Anschlüsse genau. Der Anschluss an das Stromnetz sollte nur von qualifizierten Technikern durchgeführt werden.

Typische 12-V-Verkabelung mit drei Anschlüssen

Abgesicherte positive Versorgung -> Strom- oder Eingangsklemme
Schaltausgang -> Pluspol der Last
System-Negativ -> Erdungsanschluss und Last-Negativ

Der Strom muss an der Last verfügbar sein, sobald der Schalter eingeschaltet wird, was anzeigt, dass die Anzeige eingeschaltet ist. Der Sicherungseinsatz muss direkt neben der Versorgung, also der Batterie, montiert werden. Der Wert der Sicherung muss außerdem mit der Art des Kabels und der Spezifikation des Stromkreises übereinstimmen.

Typische Verkabelung mit zwei Anschlüssen

Plusversorgung -> Klemme 1 schalten
Klemme 2 schalten -> Plus laden
Negativ laden -> System negativ

Wenn ein Schalter eine polaritätsempfindliche LED enthält, ist es wichtig, die positiven und negativen Leitungen richtig anzuschließen. Falls die Leitungen vertauscht sind, leuchtet die LED nicht auf, obwohl der Schalter ordnungsgemäß funktioniert.

Überlegungen zur Verkabelung und Sicherheit

Verwenden Sie ein Kabel mit der richtigen Stromstärke und verwenden Sie isolierte Anschlüsse sowie Schrumpfschläuche, um sicherzustellen, dass alle Verbindungen sicher sind. Verlegen Sie Kabel nicht in der Nähe von scharfen Ecken, starken Wärmequellen oder Bereichen, die Bewegung verursachen könnten. Achten Sie bei Fahrzeugen darauf, dass der Kabelbaum keinen Vibrationen und Abrieb ausgesetzt ist. Stellen Sie bei der Schiffsverkabelung sicher, dass sowohl die Steckverbinder als auch die verwendeten Kabel korrosionsfrei sind.

Eine beleuchtete Schaltwippe ersetzt keinen Schutzschalter, die richtige Erdung oder Sicherung. Wenn der Schalter zu heiß wird, schmilzt, sich verfärbt, Funken bildet oder einen verbrannten Geruch abgibt, sollte er ausgeschaltet werden, da dies ein Hinweis auf einen elektrischen Fehler sein kann, wie z. B. Überstrom, Wackelkontakt, fehlerhafte Kontakte oder Drähte, die zu dünn sind, um die Last zu bewältigen.

GemeinsamBeleuchteter WippschalterProbleme

Die Anzeige leuchtet nicht

Einige häufige Gründe sind eine Polaritätsumkehr, ein fehlender Erdungsanschluss, ein Fehler bei der Identifizierung der Anschlüsse oder die Verwendung eines Anzeigegeräts, das für eine andere Spannung ausgelegt ist. Vergleichen Sie die Installationsarbeiten korrekt mit dem Schaltplan des Herstellers und stellen Sie sicher, dass an den richtigen Klemmen Spannung anliegt.

Die Ladung funktioniert, der Indikator jedoch nicht

Auch wenn die Schaltkontakte gut leitend sind, ist es ebenso wichtig zu prüfen, ob das Gerät über eine separate Erdung oder Stromversorgung verfügt. Überprüfen Sie außerdem, ob das Gerät über eine Lichtquelle verfügt, die separat von anderen funktioniert.

Die Anzeige bleibt eingeschaltet, wenn der Schalter ausgeschaltet ist

Einige Schaltermodelle funktionieren so, dass sie leuchten, wenn an ihrem Eingang Strom anliegt. Dieses Verhalten kann für das jeweilige Gerät normal sein. Überprüfen Sie vor dem Austausch des Schalters unbedingt den Schaltkreis der Schalteranzeige.

Die Anzeige flackert oder der Schalter wird heiß

Probleme wie lose Verbindungen, Spannungsabfall, hoher Stromfluss oder ungeeignete Lasten können zu Flackern und Überhitzung führen. Dies sollte untersucht werden, indem der Stromkreis getrennt und die Nennleistung des Schalters, die Drahtgröße sowie die Art und Weise, wie das Gerät angeschlossen und belastet wird, überprüft werden. Bei Bedarf kann der Einsatz eines Relais für den Motor, die Pumpen oder andere Lasten erforderlich sein, die hohe Ströme verbrauchen.

Häufig gestellte Fragen

Benötigt ein beleuchteter Wippschalter ein Erdungskabel?

Dies ist nicht immer der Fall. Bei zweipoligen Zählertypen erfolgt der Anschluss der Anzeige intern, so dass keine separate Erdung erforderlich ist. Modelle mit drei Anschlüssen sollten immer über einen eigenen Erdungspunkt verfügen. Überprüfen Sie immer die jeweiligen Anschlüsse und Spezifikationen der Produkte.

Kann ein beleuchteter 12-V-Wippschalter LED-Leuchten steuern?

Die Behauptung ist gültig, da der Schalter über eine Nennleistung verfügt, die der Spannung des Systems, dem Nennbetriebsstrom und dem Anlaufstrom des LED-Treibers entspricht. Bei Verwendung größerer LED-Leisten oder mehrerer Leuchten kann ein Relais erforderlich sein.

Kann ein 12V-Wippschalter mit Haushaltsstrom betrieben werden?

Nein, ein für 12 V DC ausgelegter Wippschalter kann weder mit 120 V noch mit 230 V AC verwendet werden. Ein Wechselstromschalter muss für Wechselspannung, Wechselstrom, Lastarten und die geltenden Sicherheitsstandards für Haushaltsstrom ausgelegt sein.

Warum leuchtet mein LED-Wippschalter schwach, wenn er ausgeschaltet ist?

Ein kleiner Leckstrom vom Gerät oder der Last im Stromkreis erzeugt schwaches Licht. Manchmal kann man anstelle dieser Anordnung auch auf die Verwendung eines anderen Schalters, Relais oder Geräts auf der Lastseite zurückgreifen.

Wie kann ich einen Wippschalter testen?

Um den Durchgang zu testen, muss der Schalter von der Stromquelle getrennt und das Multimeter auf Durchgangsmodus eingestellt werden. Der Betrieb des Schalters sollte so erfolgen, dass er während des Betriebs sowohl offen als auch geschlossen reagiert. Führen Sie niemals eine Durchgangsprüfung an einem unter Spannung stehenden Stromkreis durch.

Ein ausreichend beleuchteter Wippschalter verfügt über die Spezifikationen hinsichtlich Spannung, Strom, Lastart, Anschlüssen, Größe und Funktion, die zu seiner Umgebung passen. Um ein kleines 12-V-Zubehör zu aktivieren, ist ein SPST-Schalter eine geeignete Wahl. Wenn Motoren oder schwere Geräte im Einsatz sind, ist ein Relais erforderlich, und in anderen elektrischen Systemen sind auch Sicherungen und entsprechende Leitungen erforderlich.
