Wippschalter-Ein-Aus-Position: Der vollständige Leitfaden für Anfänger und Experten

Das verstehenEin-Aus-Position des Wippschaltersist ein sehr wichtiger Faktor für Profis und Laien, die mit elektrischen oder elektronischen Geräten umgehen. Der Wippschalter wird auf vielfältige Weise an verschiedenen Orten eingesetzt, beispielsweise in Haushaltsprodukten, im Armaturenbrett von Autos, in Computergeräten, in Steckdosenleisten und in Fabriken. Wenn Sie sich für die Methoden interessieren, mit denen Sie feststellen können, ob der Wippschalter funktioniert oder nicht, sowie für den Aufbau, die Funktionsweise und das Versagen, dann werden Sie in diesem Handbuch auf jeden Fall die Antworten finden.

Was ist ein Wippschalter?

Ein Wippschalter ist ein elektrischer Schalter, der beim Drücken hin und her bewegt, anstatt sich vertikal zu bewegen. Durch das Schaukeln wird auch der Stromkreis geschlossen oder unterbrochen und der elektrische Strom gesteuert. Wippschalter erfreuten sich bei Ingenieuren großer Beliebtheit. Sie sind stark, einfach zu bedienen und zuverlässig. Es gibt viele Arten von Wippschaltern in Bezug auf Design, Form und Größe, ihre Hauptaufgabe bleibt jedoch dieselbe: zuverlässiges Ein- und Ausschalten.

Identifizieren der Ein- und Aus-Position eines Wippschalters

Wenn man in die Welt der Wippschalter einsteigt, kommt einem als erstes die Frage in den Sinn: Wie findet man heraus, ob der Schalter ein- oder ausgeschaltet ist? Die Branche hat die Aufgabe vereinfacht, indem sie einige allgemeine Indikatoren entwickelt hat. Finden Sie internationale Symbole, die auf der Vorderseite des Schalters aufgedruckt oder eingeprägt sind.

I= EIN
O= AUS

Durch Verschieben des Schalters in Richtung der Markierung „I“ wird der betreffende Stromkreis geschlossen und das Gerät eingeschaltet. Wird der Schalter in Richtung der Markierung „O“ gedreht, wird die Verbindung unterbrochen und das Gerät funktioniert nicht mehr. Dank solch einfacher Schilder kann die Sicherheit gewährleistet werden. In manchen Situationen können Farbwerte verwendet werden, die rote Farbe für „EIN“ und schwarze oder weiße Farbe für „AUS“ anzeigen.

Gängige Konfigurationen von Wippschaltern

Wippschalter gibt es in mehreren Konfigurationen: Single Pole Single Throw (SPST), Double Pole Single Throw (DPST), Single Pole Double Throw (SPDT) und Double Pole Double Throw (DPDT). Die gewählte Konfiguration gibt an, wie viele Stromkreise der Wippschalter bedienen kann. Außerdem verrät es, ob der Schalter in vielen Stellungen seine Funktion erfüllen kann.

Standardmäßig bezieht sich die Ein-Aus-Funktion auf das SPST-Design, bei dem das eine Ende die Stromquelle einschaltet (ON) und das andere Ende sie ausschaltet (OFF). Allerdings können DPDT- oder SPDT-Schaltertypen mehr Positionen zum Umschalten der Richtung oder zum Herstellen unterschiedlicher Verbindungen im Stromkreis umfassen. Wenn Sie das Design Ihres Wippschalters kennen, können Sie ihn richtig anschließen und verwenden.

Anwendungen von Wippschaltern und ihre Ein-/Aus-Positionen

Aufgrund ihres praktischen Designs und der einfachen Bedienung sind Wippschalter in zahlreichen Geräten zu finden. Hier sind die Hauptanwendungen, bei denen die korrekte Identifizierung der Ein- und Aus-Position wichtig ist:

Haushaltsgeräte: Bei Kaffeemaschinen, Wasserkühlern, Staubsaugern und Ventilatoren werden Wippschalter aufgrund ihrer einfachen Bedienbarkeit bevorzugt.
Automotive: Die Position des Wippschalters ist alles, wenn es um die Steuerung des Armaturenbretts, der Fenster, die Einstellung und die Beleuchtung geht.
Industrie: Schwermaschinen sind seit jeher auf klar gekennzeichnete und zuverlässige Schalter angewiesen.
Elektronik und Computer: Es versteht sich von selbst, dass elektrische Leisten, Displays und Gehäuse mit Wippschaltern ausgestattet sind, um Probleme mit der Stromversorgung und der Verwaltung zu vermeiden.

Das Verständnis der Informationen zum Wippschalter ist für den reibungslosen und sicheren Betrieb von Geräten von entscheidender Bedeutung, wie die Beispiele zeigen. Die physische Position sowie das Verständnis der Bedeutung der Symbole tragen dazu bei, ein unbeabsichtigtes Starten und/oder Anhalten von Geräten zu verhindern, das zu Schäden oder Verletzungen führen könnte.

Visuelle und physische Hinweise für die Ein-Aus-Position

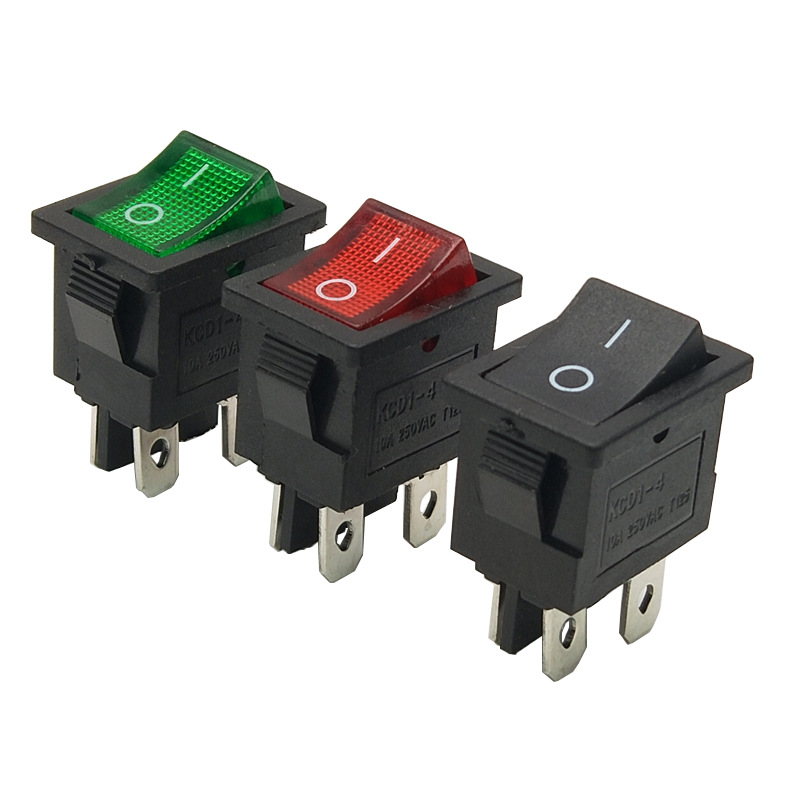

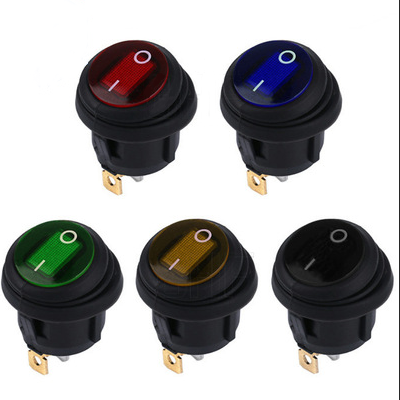

Neben den Grundsymbolen „I“ und „O“ können Wippschalter auch verschiedene visuelle und taktile Signale enthalten, damit Benutzer ihren Zustand schnell verstehen können. Einige Schalter verfügen über beleuchtete Markierungen, an denen eine Neonröhre oder eine LED eingeschaltet wird, wenn der Schalter selbst eingeschaltet wird. Darüber hinaus gibt es Schalter mit taktilen Indikatoren, die eine raue Kante oder eine doppelte hohle Oberfläche haben können, um das Ertasten der Ein- und Aus-Seiten zu ermöglichen

Auch die physikalischen Eigenschaften des Schalters liefern wertvolle Informationen. In den meisten Fällen bedeutet die Stellung „EIN“, dass der Schalter in Richtung des Bedieners bewegt wird, während die Stellung „AUS“ bedeutet, dass der Schalter in die entgegengesetzte Richtung gedreht wird. Bei auf Schalttafeln montierten Geräten besteht möglicherweise die Option, eine standardisierte Platzierung des Schalters beizubehalten, sodass sich „EIN“ gemäß bestimmten Vorschriften im oberen Teil oder in der Nähe des Benutzers befindet.

So installieren und verdrahten Sie einen Wippschalter für die korrekte Ein-/Aus-Funktion

Durch die korrekte Einstellung des Wippschalters wird sichergestellt, dass der Ein- und Ausschaltzustand des Schalters ordnungsgemäß funktioniert. Der Prozess ist wie folgt:

Schritt 1: Identifizieren Sie den Switch-Typ
Um herauszufinden, welchen Schalter Sie verwenden, stellen Sie fest, ob es sich um einen SPST-, DPST-, SPDT- oder DPDT-Schalter handelt, da er Ihre Kabelverbindungen bestimmt.
Schritt 2: Finden Sie die Symbole „I“ und „O“.
Achten Sie beim Platzieren des Schalters in der Halterung darauf, dass „I“ zur richtigen Seite zeigt.
Schritt 3: Schließen Sie die Klemmen an
Bei der Verkabelung geht es normalerweise nur darum, die Stromquelle an den „stromführenden“ Anschluss anzuschließen und das Gerät an den „Last“-Anschluss anzuschließen, wie in den Anweisungen Ihres Herstellers angegeben.
Schritt 4: Führen Sie Tests auf dem Switch durch
Nachdem Sie den Schalter angeschlossen haben, überprüfen Sie, ob der Schalter Ihr Gerät durch Drücken von „I“ einschaltet und durch Drücken von „O“ ausschaltet.

Eine falsche Installation des Wippschalters kann dazu führen, dass die Ein-/Aus-Funktion umgekehrt wird, was sowohl verwirrend als auch gefährlich sein kann. Wenn Sie sich nicht sicher sind, wie die Installation funktioniert, wenden Sie sich am besten an einen qualifizierten Elektriker und bitten Sie ihn um Hilfe beim Verständnis der vom Hersteller des Schalters bereitgestellten Schaltpläne.

Sicherheitsüberlegungen bei Wippschaltern

Sicherheit ist bei elektrischen Steuerungen von größter Bedeutung. Hier sind einige Best Practices, die Sie befolgen sollten, um das zu findenEin-Aus-Position der Wippschalter:

Deutliche Markierungen: Markieren Sie Ihre Schalter unbedingt deutlich mit den Buchstaben „I“ und „O“ oder verwenden Sie bei Bedarf Aufkleber. Konsistenz: Stellen Sie bei der Installation von Schaltern sicher, dass die Ein-/Aus-Ausrichtung mit der Installation auf anderen Geräten oder Panels übereinstimmt. Vermeiden Sie unbeabsichtigtes Schalten: Vermeiden Sie die Verwendung von Schaltern ohne Schutzvorrichtungen, Abdeckungen oder Verriegelungsmechanismen, da dies in der Industrie und an überfüllten Arbeitsplätzen gefährlich sein kann. Regelmäßige Wartung: Überprüfen Sie die Schalter regelmäßig auf Anzeichen von Abnutzung, verblassten Markierungen oder anderen defekten Elementen, die zu Fehlfunktionen führen können.

Durch die Umsetzung dieser Sicherheitsmaßnahmen stellen Sie sicher, dass nicht nur Sie, sondern auch andere die Ein-/Aus-Position des Wippschalters bestimmen und mögliche elektrische Probleme vermeiden können.

Häufig gestellte Fragen

Wie erkennt man, ob sich ein Schalter in der Ein- oder Aus-Position befindet?Die meisten Wippschalter verwenden übliche grafische Signale: „I“ zeigt an, dass der Aktuator eine EIN-Funktion ausführt, während „O“ anzeigt, dass er eine AUS-Funktion ausführt. Die „I“-Seite ist diejenige, die den Stromkreis vervollständigt, während die „O“-Seite ihn trennt. In Fällen, in denen keine Signale bereitgestellt werden, schlagen Sie im Handbuch des Herstellers nach. Darüber hinaus können die Schalter manchmal leuchten, wenn sie sich in der EIN-Position befinden oder so positioniert sind, dass sich die zum Benutzer hin gedrückte Seite in der EIN-Position befindet. Zur Bestimmung der Position kann auch ein einfacher Test durch Umlegen der Schalter durchgeführt werden.

Leuchten alle Wippschalter im eingeschalteten Zustand?Eine Beleuchtung ist nicht bei allen Wippschaltern vorhanden. Während beleuchtete Schalter in dunkler Umgebung etwas hilfreich sind, kann es sein, dass ein normaler Schalter nur eine Markierung oder ein Gefühl erfordert.

Kann ich einen Wippschalter selbst installieren?Ja, wenn Sie die korrekte Verkabelung und die Sicherheitsstandards beachten. Überprüfen Sie unbedingt die technischen Daten des Schalters und sehen Sie sich die Schaltpläne an, um sicherzustellen, dass er richtig ausgerichtet ist und ordnungsgemäß funktioniert.

Was passiert, wenn der Schalter verkehrt herum eingebaut wird?Bei falscher Installation kann der Wippschalter in die entgegengesetzte Richtung funktionieren – wenn die „O“-Seite gedrückt wird, kann es zum Einschalten des Geräts kommen, was Verwirrung stiftet und eine Gefahr darstellt. Nach der Installation sollte man die Ausrichtung richtig kontrollieren und die Funktionalität des Schalters überprüfen.

Sind Wippschalter für Hochstromgeräte geeignet?Es gibt eine ganze Reihe von Wippschaltern, die problemlos mit Hochspannungs- und Hochstromanwendungen funktionieren. Es ist jedoch immer ratsam, darauf zu achten, dass die Bewertungen für Ihre Anwendung ausreichend sind. Die Verwendung eines Schalters mit unzureichenden Nennwerten kann zu übermäßiger Wärmeentwicklung oder Fehlfunktionen führen.

Fehlerbehebung bei Ein-/Aus-Problemen mit Wippschaltern

Während einige Maschinen, die über Wippschalter verfügen, nicht angemessen auf Änderungen ihres Status reagieren. Zur Fehlerbehebung bei der Ein- und Ausschaltfunktion des Schalters müssen sowohl der Schalter als auch der Schaltkreis untersucht werden:

- Überprüfen Sie zunächst optische Indikatoren wie die Symbole „I“/„O“ sowie die Lichtindikatoren, um den Standort festzustellen.
- Schalten Sie danach den Strom aus und überprüfen Sie den Schalter auf Abnutzung, Rost oder mechanische Störungen. Die Wippfunktion/das Wippteil sollte problemlos und störungsfrei funktionieren.
- Überprüfen Sie mit einem Durchgangsprüfer oder einem Multimeter, ob der Schalter erfolgreich einen Stromkreis aufbaut, während er in die Position „I“ gedreht wird, und ihn unterbricht, während er sich in der Position „O“ befindet.
- Bei mehreren Schaltern auf einheitliche Installation und Einhaltung des Verdrahtungsschemas achten.

Wenn ein Schalter nicht mehr funktioniert, kann es erforderlich sein, den Schalter auszutauschen. Achten Sie beim Austausch von Schaltern darauf, möglichst Schalter mit Originalspezifikationen zu verwenden, insbesondere im Hinblick auf Spannungs- und Stromanforderungen.

Alternativen zu Wippschaltern für die Ein-Aus-Steuerung

Obwohl Wippschalter heutzutage zu den beliebtesten Schaltertypen gehören, sind sie nicht die einzige verfügbare Option für die Ein-/Aus-Funktion. Andere Schaltertypen umfassen Kippschalter, Druckschalter, Drehschalter und Schiebeschalter. Alle diese Arten von Schaltern verfügen über unterschiedliche Designs und Funktionen. Zur Veranschaulichung: Kippschalter verfügen über einen Hebelmechanismus, der den Schalter von einer Position in eine andere zieht, während Drucktastenschalter durch Drücken und Loslassen einer Taste aktiviert werden. Die Auswahl des Schaltertyps hängt davon ab, welche Anforderungen die konkrete Anwendung an Haltbarkeit, Ergonomie oder Ästhetik stellt.

Wippschalter warten und austauschen

Die Wartung Ihres Wippschalters ist notwendig, um seine Zuverlässigkeit in Bezug auf die Ein-/Aus-Position sicherzustellen. Seien Sie beim Reinigen des Schalters vorsichtig, da Schmutz und Feuchtigkeit die Markierungen beeinträchtigen können. Wenn sich Ihr Wippschalter klebrig anfühlt, Anzeichen einer Fehlfunktion aufweist oder beschädigt ist, ist ein Austausch in der Regel die richtige Reaktion. Der Ersatz sollte hinsichtlich Stromstärke, Spannung und physikalischen Abmessungen übereinstimmen. Verwenden Sie die gleichen Verkabelungs- und Ausrichtungsmethoden wie zuvor beschrieben.

Das Beste auswählenWippschalterfür Ihre Bewerbung

Bei der Auswahl eines Wippschalters muss unbedingt darauf geachtet werden, dass die Nennleistung des Schalters für die elektrischen Anforderungen des Geräts geeignet ist. Idealerweise sollte man nach Wippschaltern Ausschau halten, die deutliche Markierungen aufweisen, die den Ein- und Ausschaltvorgang des Schalters anzeigen, aus langlebigen Materialien bestehen und einfach zu bedienen sind. Wenn der Schalter in einer Umgebung verwendet werden soll, in der die Sichtbarkeit von größter Bedeutung ist, sind beleuchtete Schalter die beste Option. Hochstromgeräte sollten Schalter verwenden, die über erstklassige Kontakte und Isolierung verfügen. Bewerten Sie das Design des Schalters sorgfältig, um sicherzustellen, dass Benutzer jederzeit wissen, ob sich der Wippschalter in der Ein- oder Aus-Position befindet, und so Fehler vermeiden.

Zusammenfassend lässt sich sagen, dass das Beherrschen von Wippschaltern in der Ein-Aus-Position bedeutet, Symbole, physische Hinweise, Verkabelung, Verwendung und Sicherheit zu verstehen. Durch die sorgfältige Auswahl, Installation und Wartung von Wippschaltern stellen Sie sicher, dass Ihre elektrischen Geräte sicher betrieben werden können. Es spielt keine Rolle, ob Sie Techniker, Ingenieur, Bastler sind oder nur Haushaltsgeräte steuern; Mithilfe dieser Anleitung können Sie sich mit Wippschaltern befassen und häufig auftretende Probleme lösen.
