NC-Mikroschalter: Das umfassende Handbuch zum Kennenlernen, Auswählen und Bedienen von NC-Mikroschaltern

Menschen, die sich mit Elektronik, industrieller Automatisierung und der DIY-Community beschäftigen, kennen Mikroschalter; die weniger bekannten Meister der Regelkreise. Eine Art Mikroschalter ist der NC-Mikroschalter (Normal Closed Micro Switch), der äußerst wichtig ist. Wenn Sie herausfinden möchten, wie Sie einen NC-Schalter und seine Anwendung identifizieren oder den richtigen NC für Ihr Projekt finden, finden Sie in diesem Leitfaden alle Antworten zu NC-Mikroschaltern, ihrer Unterscheidung von NO-Mikroschaltern und ihren Anwendungen.

Was ist einNC-Mikroschalter?

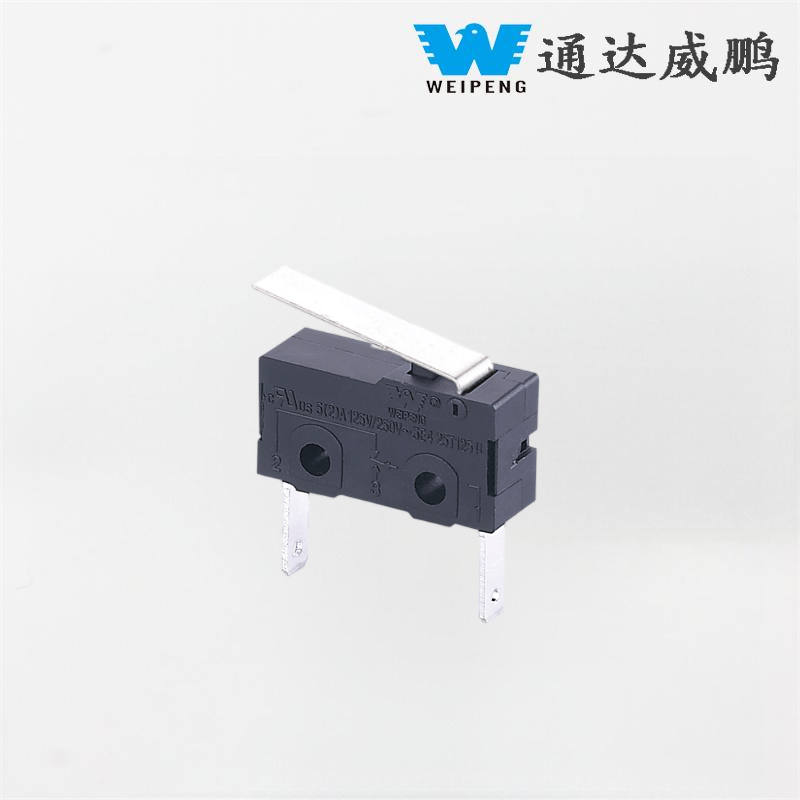

Ein NC-Mikroschalter oder ein normalerweise geschlossener Mikroschalter ist ein elektrischer Schalter, der in seiner geschlossenen Position bleibt und den Stromfluss ermöglicht, bis er ausgelöst wird. Dann öffnet der Schalter und stoppt den Stromfluss im Stromkreis. Dies steht im Gegensatz zu einem NO-Mikroschalter (Normally Open), der vor dem Auslösen geöffnet ist und sich danach schließt. Es gibt noch andere Bezeichnungen für Mikroschalter und einer davon ist wegen ihrer schnellen Schaltbewegungen Schnappschalter.

Im Arbeitsmodus, wenn der Aktor nicht in Aktion ist, stehen die Kontakte in Kontakt und es fließt Strom durch. Sobald der Aktor aktiviert wird, öffnen sich die Kontakte und unterbrechen den Stromfluss. Diese Arten von NC-Mikroschaltern werden in Schaltkreisen zur Sicherung des Not-Auss, für Sicherheitseinsätze und für solche, die eine Rückmeldung erfordern, erforderlich.

Wie funktioniert ein NC-Mikroschalter?

Mikroschalter werden von einem System angetrieben, das es ihnen ermöglicht, eine schnelle und eindeutige Betätigungsbewegung zu erzeugen. Im Inneren des Schalters befindet sich ein federbelasteter Druckknopfmechanismus. Durch Herunterdrücken des Betätigers entsteht ein „Knack“ und die Position der Kontakte wird verändert.

Für einen NC-Mikroschalter:

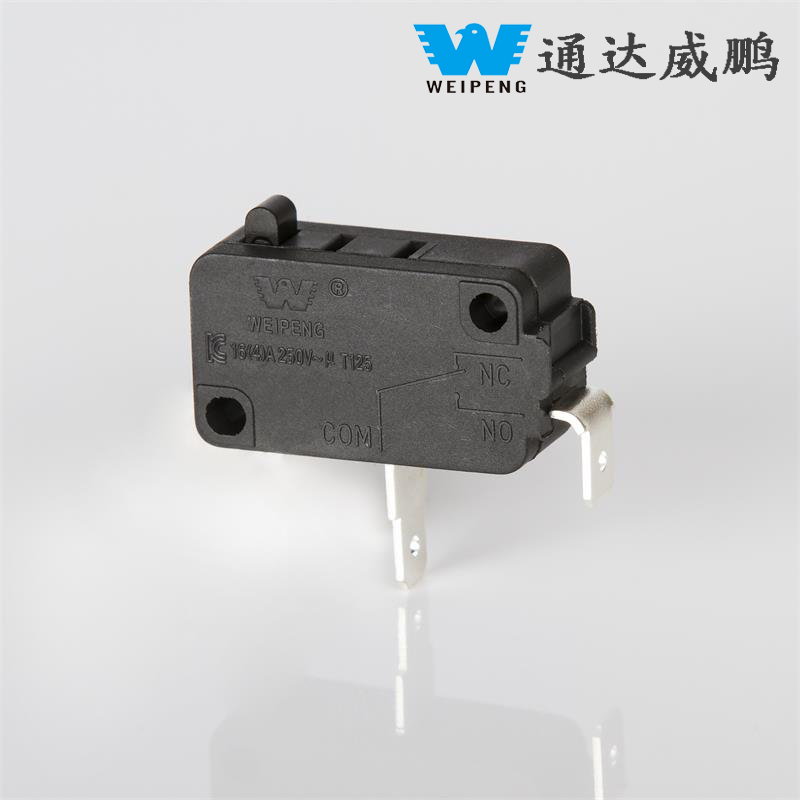

• Wenn der Aktuator nicht in Bewegung ist, ist der COM-Anschluss mit dem NC-Anschluss verbunden.
• Durch Drücken des Betätigungselements wird die COM-NC-Verbindung unterbrochen und der Stromkreis geöffnet.

Für dieses Prinzip gibt es unzählige Anwendungsmöglichkeiten. Dazu gehört alles von Sicherheitsverriegelungen in Geräten und Steuerungen für Industriemaschinen bis hin zu Aufzugstüren und Verkaufsautomaten.

Wie erkennt man, ob ein Schalter NC oder NO ist?

Zu wissen, ob ein Mikroschalter NC oder NO ist, ist ein wichtiger Aspekt der Schaltungsentwicklung und -wartung. Hier sind einige Methoden zur Identifizierung des Typs:

Sichtprüfung:„NC“ (Normally Closed) und „NO“ (Normally Open) sind die Beschriftungen, die typischerweise auf einer Reihe von Mikroschaltern zu finden sind. Überprüfen Sie unbedingt das Gehäuse des Schalters auf dessen Beschriftung.

Testen mit einem Multimeter:Stellen Sie Ihr Multimeter auf Durchgangsmodus (oder Ohmmodus) ein. Legen Sie eine Leitung in den Punkt COM und die zweite Leitung in den vermuteten NC-Punkt. Das Multimeter sollte Durchgang anzeigen, ohne dass der Betätiger gedrückt werden muss. Beim Drücken des Betätigers sollte der Durchgang unterbrochen sein.

Datenblatt des Herstellers:Wenn das Datenblatt angezeigt wird, werden die Anschlüsse angezeigt, ob es sich um NC, NO und COM handelt, sowie um einige andere Spezifikationen.

Mit diesen Schritten stellen Sie sicher, dass Sie den richtigen Schalter für Ihren Stromkreis genau identifizieren und anschließen.

Häufige Anwendungen von NC-Mikroschaltern

Der NC-Mikroschalter kommt in unzähligen Anwendungen zum Einsatz, bei denen Sicherheit und sofortiges Handeln von größter Bedeutung sind.

1. Sicherheitsmechanismen:NC-Mikroschalter werden als ausfallsichere Elemente in Industriemaschinen und Haushaltsgeräten eingesetzt. Beispielsweise schaltet der NC-Schalter den Stromkreis ab, wenn eine Tür oder Abdeckung geöffnet wird, und die Maschine stoppt den Betrieb, wodurch Unfälle verhindert werden.

2. Not-Aus-Systeme:Not-Aus-Taster funktionieren typischerweise mit NC-Mikroschaltern. Wenn der Not-Aus-Taster gedrückt wird, wird ein Stromkreis geöffnet und das Gerät dadurch sofort angehalten.

3. Sicherheitssysteme:Der NC-Mikroschalter ist ein Instrument, das in Sabotageschaltern für Alarmsysteme verwendet wird und den Alarm beim Eindringen in eine Tür oder ein Fenster aktiviert.

4. Automobilanwendungen:In Fahrzeugen ermöglichen NC-Mikroschalter das Betätigen des Bremspedals, was zum Einschalten der Bremslichter oder zum Stoppen der Funktion des Tempomaten führt.

5. Aufzüge und Zugangskontrolle:NC-Mikroschalter in Aufzugstüren sind für die Erkennung des Türschließens verantwortlich. Solange die Türen nicht vollständig geschlossen sind, fährt der Aufzug nicht.

Diese Fälle zeigen die Bedeutung von NC-Mikroschaltern für die Gewährleistung der Betriebssicherheit und Systemzuverlässigkeit.

Vergleich von NC- und NO-Mikroschaltern

Das Erkennen des Unterschieds zwischen NC-Mikroschaltern und NO-Mikroschaltern ist entscheidend für die Gewährleistung des richtigen Schaltkreisdesigns und die Problemlösung.

NC (normalerweise geschlossen):Standardmäßig bleibt der Stromkreis geschlossen und wird durch Betätigung geöffnet. Wird normalerweise dort eingesetzt, wo die Unterbrechung des Stromkreises eine Statusänderung bedeutet oder eine Warnung auslöst, insbesondere bei sicherheitsrelevanten Anwendungen.

NEIN (normalerweise geöffnet):Der Standardzustand des Schalters ist „Aus“ und muss aktiviert werden, um den Stromkreis zu schließen. Der Schalter kann zum Aktivieren von Geräten und Alarmen verwendet werden, indem beispielsweise per Knopfdruck eine Lampe eingeschaltet wird.

Die Entscheidung, entweder NC oder NO zu verwenden, hängt von der Anwendung ab. NC eignet sich besser für die Überwachung der üblichen Störungen, während NO für Fälle gewählt werden sollte, in denen bei einer Änderung eine Aktion eingeleitet werden muss.

Wie wählt man den richtigen NC-Mikroschalter aus?

Angesichts einer Vielzahl von Marken und Produkten müssen bei der Auswahl des richtigen NC-Mikroschalters mehrere Dinge beachtet werden.

1. Elektrische Nennwerte:Stellen Sie sicher, dass die von Ihnen ausgewählten Mikroschalter den Spannungs- und Stromanforderungen Ihres Systems entsprechen, da viele Varianten zur Auswahl stehen.

2. Betätigungskraft:Mikroschalter haben unterschiedliche Kraftanforderungen zur Betätigung. Wählen Sie je nach Empfindlichkeitsanforderungen und wenn für sanfte Anwendungen geringere Kräfte erforderlich sind, während Optionen mit höherer Kraft für schwierige Anwendungen unerlässlich sein können.

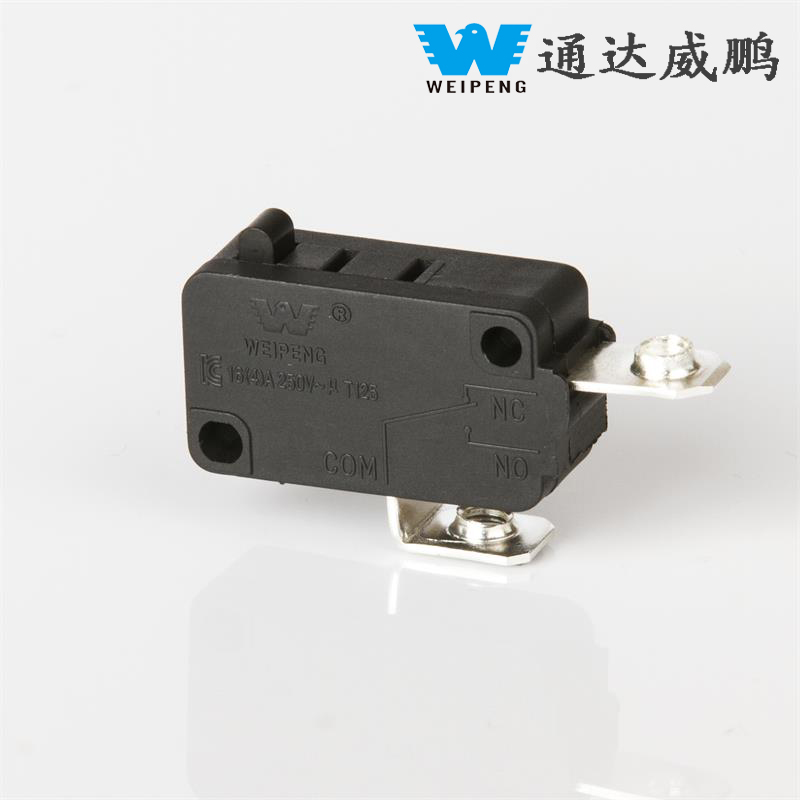

3. Terminalstil:Sie können zwischen Schnellanschluss-, Lötfahnen- und Schraubklemmen wählen. Treffen Sie Ihre Wahl auf der Grundlage der einfachen Installation und der Kompatibilität mit der Verkabelung.

4. Umgebungsbedingungen:Denken Sie an Schutzmaßnahmen gegen Staub, Feuchtigkeit und andere Umwelteinflüsse. Wenn die Anwendung im Freien oder unter schwierigen Bedingungen erfolgt, wählen Sie IP-zertifizierte oder versiegelte Mikroschalter.

5. Größe und Montagemöglichkeiten:Mikroschalter sind in verschiedenen Abmessungen und Ausführungen mit ausgeprägten Löchern und Halterungen erhältlich. Prüfen Sie, ob die richtige Größe zu Ihrem Anwendungsbereich passt.

Die Erforschung und Sicherstellung dieser Qualitätsaspekte trägt dazu bei, den Erfolg und die reibungslose Durchführung Ihres Projekts zu gewährleisten.

Installation und Verkabelung einesNC-Mikroschalter

Durch die praktische Installation wird sichergestellt, dass Ihr NC-Mikroschalter wie vorgesehen funktioniert und eine optimale Haltbarkeit erreichen kann. Hier einige praktische Empfehlungen:

1. Montage des Schalters:Verwenden Sie die mitgelieferten Befestigungslöcher oder Halterungen, um den Mikroschalter in seiner Position zu fixieren. Gehen Sie dabei vorsichtig vor, um keinen Druck auszuüben, der das Gehäuse beschädigen oder die Funktionsfähigkeit beeinträchtigen könnte.

2. Verkabelung:Der gemeinsame Anschluss muss mit dem Eingang des Stromkreises verbunden werden, und der NC-Anschluss muss mit dem Ausgang verbunden werden, der unterbrochen werden muss. Überprüfen Sie, ob Verkabelung und Polarität korrekt sind, bevor Sie den Strom einschalten.

3. Testen:Überprüfen Sie den Schalter nach der Installation entweder mit einem Multimeter oder indem Sie das Gerät dazu veranlassen, etwas zu tun. Aktivieren Sie den Schalter, um zu verfolgen, ob der Stromkreis geöffnet ist.

4. Wartung:Überprüfen Sie regelmäßig, ob Anzeichen von Verschleiß, Schmutz oder Korrosion vorliegen. Reinigen Sie bei Bedarf die Kontakte und tauschen Sie die Schalter aus, um Fehlsignale oder Betriebsunterbrechungen zu vermeiden.

Wenn Sie diese Schritte befolgen, stellen Sie sicher, dass Ihr System sicher bleibt und optimal funktioniert.

Vorteile und Einschränkungen von NC-Mikroschaltern

NC-Mikroschalter zeichnen sich durch Zuverlässigkeit und schnelle Reaktion aus, es gibt jedoch Folgendes zu beachten:

Vorteile:

Die schnelle Reaktion des Schnappmechanismus erhöht die Zuverlässigkeit erheblich und verhindert Fehlsignale. Sein kompaktes Design ermöglicht den Einsatz in engen Räumen. NC-Mikroschalter zeichnen sich außerdem durch eine hohe Haltbarkeit aus – sie werden in der Regel über Millionen von Zyklen getestet und eignen sich daher hervorragend für Anwendungen, die hohe Sicherheitsstandards erfordern und sich wiederholende Bewegungen beinhalten.

Einschränkungen:

NC-Mikroschalter sind in der Regel widerstandsfähig, es kann jedoch aufgrund elektrischer Störungen zu Verschleiß oder Fehlfunktionen kommen. Die richtige Platzierung und Installation dieser Schalter im richtigen Winkel ist für eine effektive Nutzung von entscheidender Bedeutung, da Hindernisse ihre Funktion beeinträchtigen können. Auch unter widrigen Bedingungen ist eine ordnungsgemäße Abdichtung gegen die Umwelt erforderlich, damit Schmutz und Feuchtigkeit nicht eindringen können.

Durch das Ausbalancieren dieser Faktoren können Sie NC-Mikroschalter in Ihren Systemdesigns optimal nutzen.

Die besten NC-Mikroschalter-Marken und Bezugsquellen

Die Qualität beeinflusst sowohl die Haltbarkeit als auch die Zuverlässigkeit. Zu den bekannten Marken von NC-Mikroschaltern gehören Omron, Honeywell, Cherry und Schneider Electric. Jede Marke produziert unterschiedliche Modelle, die für unterschiedliche Spannungen, Aktortypen und Umweltschutzstufen geeignet sind.

Sie können NC-Mikroschalter über zuverlässige Elektroniklieferanten wie Mouser, Digi-Key und RS Components oder Amazon erwerben, wenn Sie Heimwerkerprojekte planen. Stellen Sie sicher, dass Sie die Produktspezifikationen und Bewertungen sorgfältig lesen, während Sie die richtigen Mikroschalter für Ihre Anforderungen auswählen.

Häufig gestellte Fragen zu NC-Mikroschaltern

Was ist der Unterschied zwischen einem NC- und einem NO-Schalter?

Der grundlegende Unterschied liegt in der Standardposition. Ein NC-Schalter befindet sich tatsächlich in einer geschlossenen Position und ermöglicht daher den selbstständigen Stromfluss, wenn er nicht verwendet wird. Durch Drücken des Schalters wird jedoch der Stromkreis geöffnet und der Stromfluss gestoppt. Andererseits ist beim Start ein NO-Schalter geöffnet. Wenn der Schalter gedrückt wird, schließt er tatsächlich den Stromkreis, sodass der Strom durchfließen kann.

Kann ein Mikroschalter sowohl NC- als auch NO-Anschlüsse enthalten?

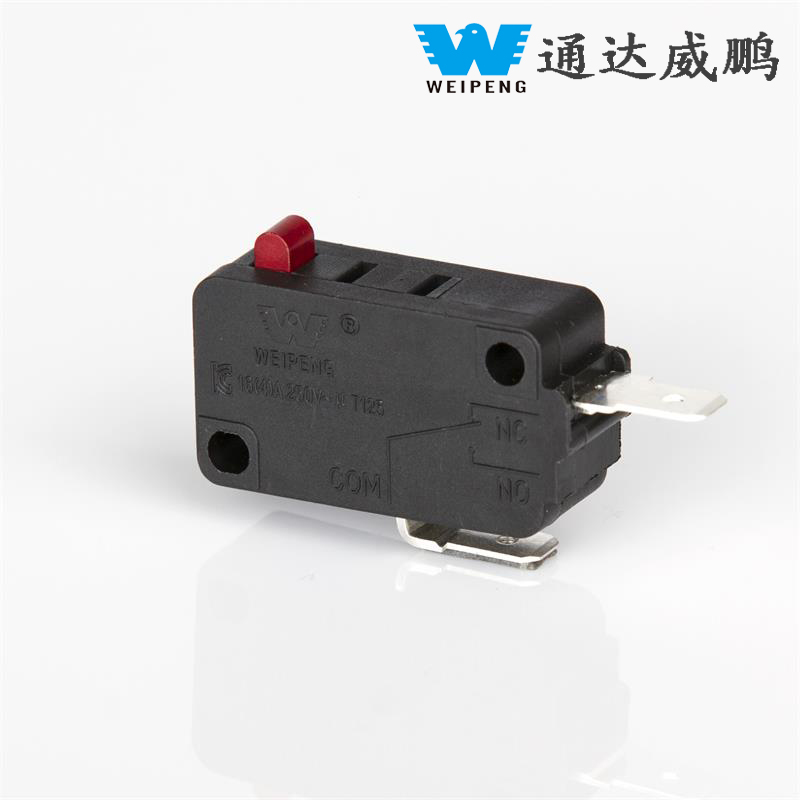

Mehrere Mikroschalter verfügen über drei Anschlüsse: COM, NC und NO. Die Funktionalität kann auf der Verkabelung basieren und entweder eine der Funktionen oder beide Arten in einem Schaltkreis verwendet werden.

Sind NC-Mikroschalter für Sicherheitsstromkreise geeignet?

Definitiv. Sie sind in der Regel geschlossen, wenn sie inaktiv sind, was bedeutet, dass jede Aktion zum Öffnen (z. B. das Öffnen einer Tür oder das Drücken eines Notrufknopfs) zu einer sofortigen Unterbrechung des Stromkreises führen würde.

Wie lange halten NC-Mikroschalter?

Bei richtiger Verwendung und sorgfältiger Auswahl können NC-Mikroschalter Millionen von Zyklen überdauern. Auch die richtige Wartung und der Umweltschutz tragen zu ihrer Langlebigkeit bei.

Was passiert, wenn ich das falsche Terminal anschließe?

Eine falsche Verkabelung (z. B. der Anschluss von NO statt NC) führt zu Fehlfunktionen Ihrer Ausrüstung oder anderer Schutzmaßnahmen. Überprüfen Sie immer vorher die Klemmen.

Sind NC-Mikroschalter einfach zu installieren?

Tatsächlich folgen viele von ihnen dem Plug-and-Play-Verfahren, sodass nur minimale technische Verkabelungskenntnisse erforderlich sind. Da sie klein sind, können sie mit den richtigen Beschlägen leicht installiert werden.

Erweiterte Anwendungen und Integrationstipps

Mit fortschreitendem technologischen Fortschritt werden NC-Mikroschalter zunehmend in komplexeren Systemen eingesetzt. In der industriellen Automatisierung übernehmen sie entscheidende Aufgaben in Bezug auf Ablaufsteuerung und Rückkopplungsschleifen. Darüber hinaus werden NC-Mikroschalter häufig als Endschalter in der Robotik eingesetzt, um Positionen zu erkennen und Überfahrten zu vermeiden.

Im Hinblick auf IoT-Projekte ermöglicht die Kombination von NC-Mikroschaltern und Mikrocontrollern eine Fernüberwachung und automatische Benachrichtigungen. In Smart-Home-Systemen helfen NC-Mikroschalter dabei, den Prozess des Sicherheits- und Zugangssystems zu automatisieren und so sofortige Benachrichtigungen über Zugangs- oder Notfallsituationen zu senden.

Beim Entwurf eingebetteter Systeme empfiehlt sich der Einsatz von Entprelltechniken, um eine Fehlaktivierung von Schaltern bei Vorliegen mechanischer Störungen zu vermeiden. Wählen Sie Schalter, die langlebiger sind für Anwendungen, die eine wiederholte Verwendung erfordern und mit hoher Frequenz arbeiten.

NC-MikroschalterWartung und Fehlerbehebung

Wenn ein Fehler oder ein intermittierender Betrieb auftritt, befolgen Sie diese Schritte zur Fehlerbehebung:

1. Überprüfen Sie den physischen Schaden:Auf Risse oder Fehlausrichtung des Stellantriebs prüfen. Beschädigte Schalter sofort ersetzen.

2. Kontakte reinigen:Staub- oder Rostablagerungen verhindern, dass der Strom durchfließt. Verwenden Sie geeignete Kontaktreiniger und prüfen Sie, ob die Verbindungen fest sind.

3. Funktionalität des Schalters testen:Überprüfen Sie den Durchgang zwischen der gemeinsamen Klemme und der normalerweise geschlossenen Klemme mit einem Multimeter. Wenn der Schalter nicht zuverlässig schaltet, ersetzen Sie ihn.

4. Bewerten Sie das Schaltungsdesign:Es ist darauf zu achten, dass die Verkabelung gemäß den Gerätedatenblättern erfolgt. Stellen Sie sicher, dass der Schalter sowohl den Spannungsspezifikationen als auch den Nennströmen entspricht.

Durch regelmäßige Wartung und Tests maximieren Sie die Zuverlässigkeit und verhindern Systemausfälle.

Mikroschalter sind integrale Elemente für die Entwicklung effektiver und sicherer Steuerungssysteme in verschiedenen Wirtschaftszweigen. Ihr normal geschlossener Betriebsmodus, ihre einfache Installation und ihre Vielseitigkeit verschaffen ihnen einen Vorteil gegenüber anderen Schaltertypen derselben Klasse, weshalb sie für alle, die sich mit Technik, Amateur und Produktdesign beschäftigen, nützlich sein werden. Wenn Sie wissen, wie Sie NC-Schalter auswählen, installieren, warten und Fehler beheben, können Sie bei jedem Unterfangen erfolgreich sein. Bei komplexen Fehlerbehebungs- oder Installationsprozessen sollte man die Datenblätter des Herstellers konsultieren oder sich an erfahrenere Fachleute wenden.
