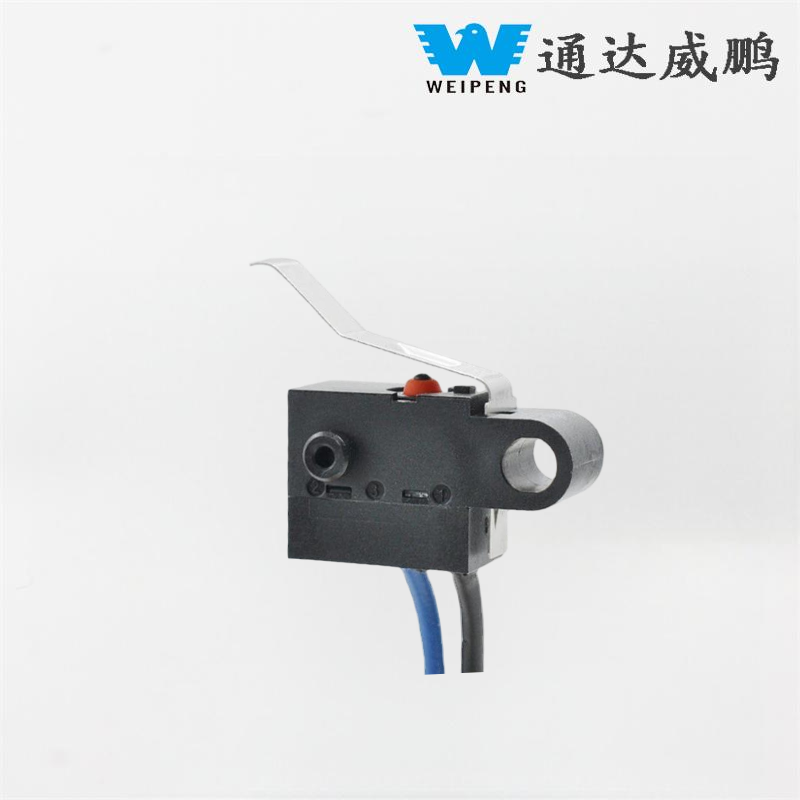

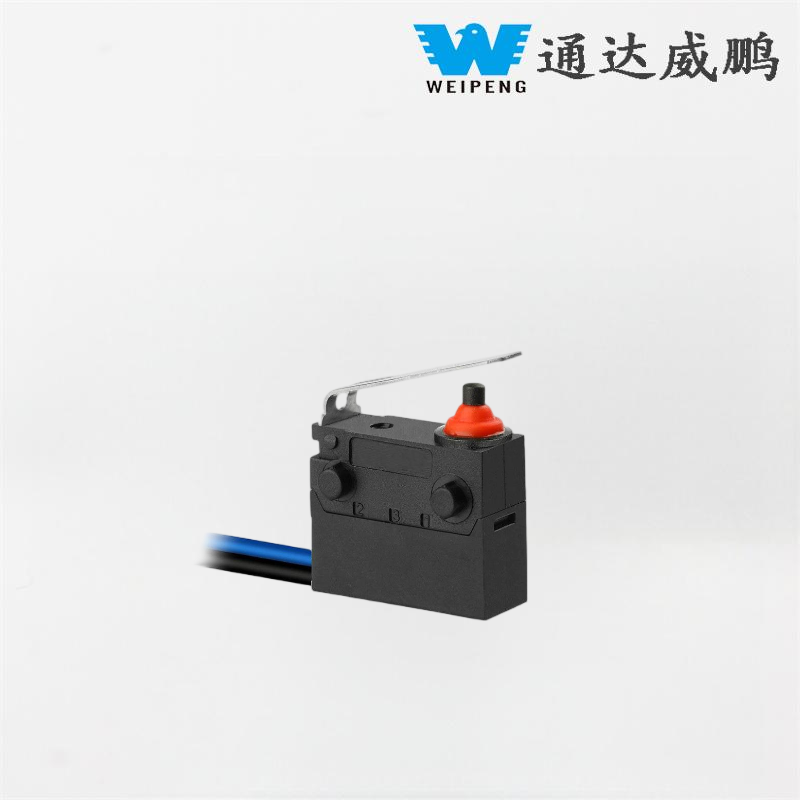

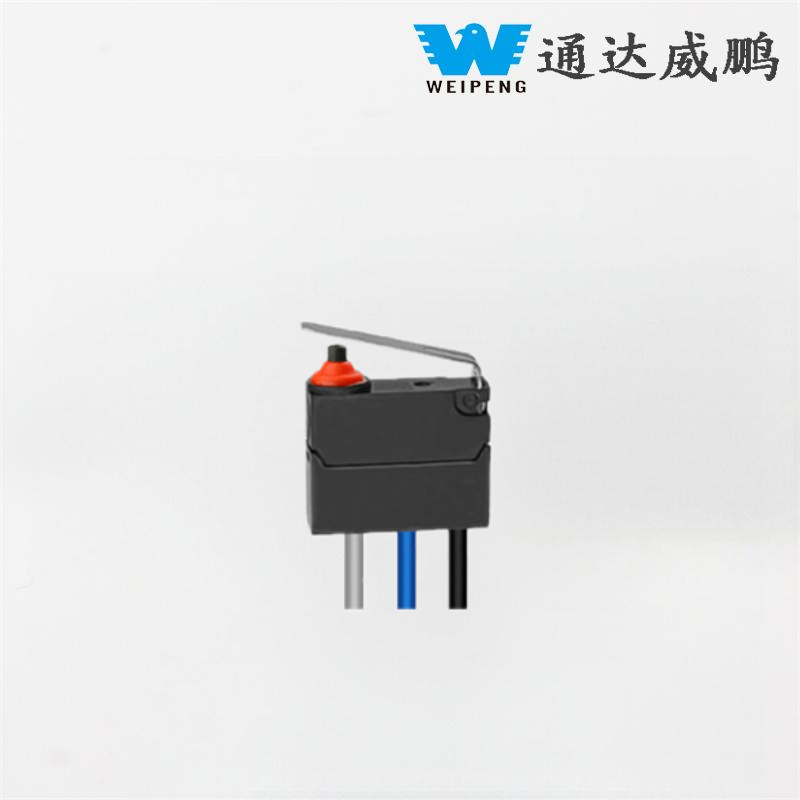

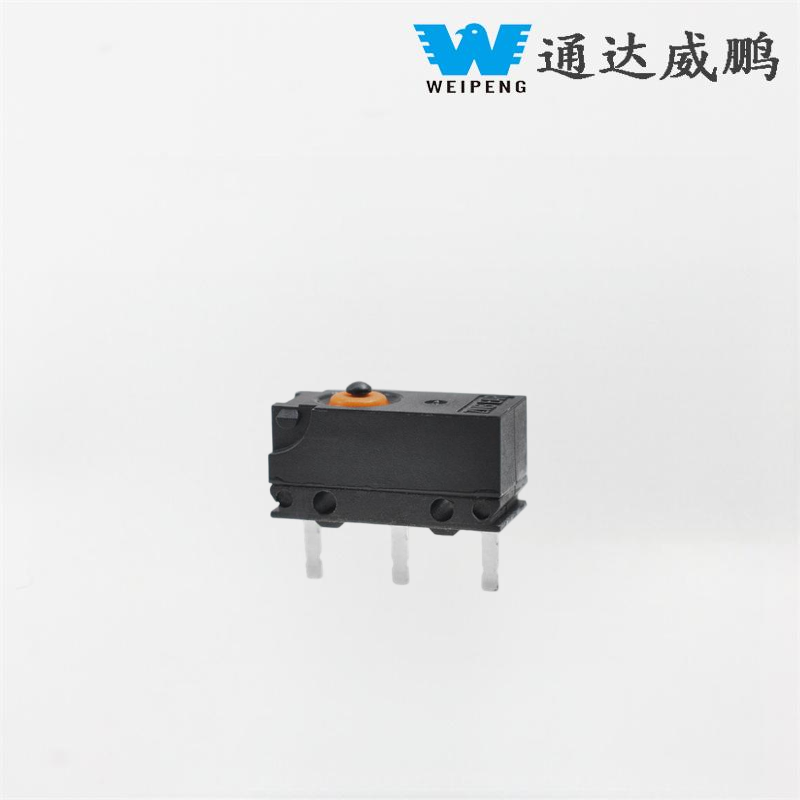

Weipeng-Kabelbaum-Hydraulikschloss, spezieller wasserdichter Schalter

Die zentrale Wettbewerbsfähigkeit des FSK-18 liegt in seiner „perfekten Balance aus Miniaturisierung und Wasserdichtigkeit“ unter Verwendung eines patentierten Dichtungsstrukturdesigns: An den Schalenverbindungen sind hochelastische Nitrilkautschuk-Dichtungsringe eingebettet, kombiniert mit einem umfassenden Vergussverfahren zum Füllen interner Lücken, wodurch die Eindringenwege von Wasserdampf und Staub vollständig blockiert werden. Der Schutzgrad erreicht IP67 und hält 30 Minuten Eintauchen in einer Tiefe von 1 Meter stand, was einen stabilen Betrieb in Umgebungen wie Badezimmern, Regen im Freien und feuchten Industriewerkstätten gewährleistet.

Dank seines ultrakompakten Designs sind die Gesamtabmessungen auf 12 x 6 x 5 mm optimiert, wodurch die Größe im Vergleich zu standardmäßigen wasserdichten Miniaturschaltern um 30 % reduziert wird. Es lässt sich problemlos in platzbeschränkte Geräte wie Mikrowellen-Bedienfelder, Miniatursensoren und Präzisionsmodule im Auto integrieren und erfüllt so perfekt die Anforderungen kompakter Layouts. Es unterstützt drei Installationsmethoden: vertikal, rechtwinklig und einrastend, ohne dass die Montageposition des Geräts geändert werden muss, wodurch die Montageeffizienz um 40 % verbessert wird.

Nennparameter bieten mehrere Konfigurationen: AC-Szenarien unterstützen 0,5 A/250 V AC und 5 A/125 V AC, während DC-Szenarien Stufen wie 0,1 A/48 V DC und 3 A/12 V DC abdecken, was den direkten Antrieb kleiner Relais und Miniaturmotoren ohne zusätzliche Zwischenkomponenten ermöglicht und das Schaltungsdesign vereinfacht. Die Anschlusstypen unterstützen eine flexible Anpassung, einschließlich 1,3×0,5-mm-Leiterplattenanschlüssen, 3,2×0,5-mm-Lötanschlüssen und Leitungsanschlüssen, die für die Leiterplattenmontage und die Verkabelung vor Ort geeignet sind. Darüber hinaus unterstützt es grundlegende 2-Pin- und 3-Pin-Konfigurationen und erfüllt funktionale Anforderungen wie Schließer (NO), Öffner (NC) und einpoliger Umschalter (SPDT).

Wird für die Signalsteuerung von Ladepistolen und Bordsensoren für neue Energiefahrzeuge verwendet, mit IP67-Schutz, um Feuchtigkeit beim Laden an regnerischen Tagen zu widerstehen, einem breiten Temperaturbereich, der für extreme Temperaturen im Auto von -25 °C bis 85 °C geeignet ist, zertifiziert nach dem Automobilindustriestandard IATF16949 und nach 18 Monaten realer Fahrzeugtests als fehlerfrei erwiesen.
