Weipeng 5A Hochtemperaturbeständiger Mikroschalter für Kleingeräte

Der hochtemperaturbeständige 5A-Mikroschalter von Weipeng für Kleingeräte ist ein repräsentatives Produkt von Tongda WEIPENG, das die Integration von Kernstandardisierung und -anpassung verkörpert. Als Hersteller und Großhändler ist das zentrale Designprinzip des in unserer eigenen Fabrik hergestellten langlebigen Smart-Appliance-Reset-Schalters „Stabilität, Zuverlässigkeit und Szenariokompatibilität“. Nennleistung: 5A 250VAC Temperaturbereich: -40 °C bis +125 °C IP-Code: IP40 Abmessung: 19,8 x 10,6 x 6,4 mm Zulassung: UL, ENEC, CSA, CE, VDE

Modell:HK-04G-LZ-021

Anfrage absenden

Produktbeschreibung

WEIPENG® ist führendWeipeng 5A Hochtemperaturbeständiger Mikroschalter für Hersteller, Zulieferer und Exporteure von Kleingeräten.

MikroschalterEinführung

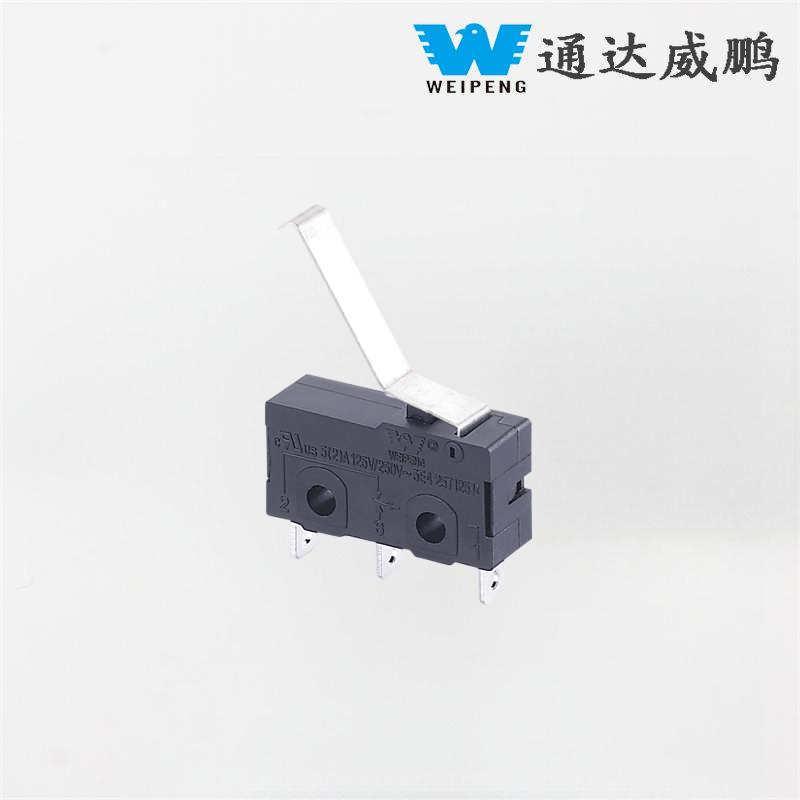

Der HK-04G-L ist ein praktischer Hebel-Mikroschalter mit mittlerer Empfindlichkeit, der in der Elektronikkomponentenindustrie weithin anerkannt ist. Mit einem raffinierten Strukturdesign und einer stabilen Arbeitsleistung erfüllt es die täglichen Anforderungen an die Schaltungssteuerung, die weder hochempfindliche Mikroschalter noch Hochstrom-Hochleistungsschalter perfekt abdecken können. Es handelt sich um eine kostengünstige Allzweckkomponente, die von Großabnehmern und Geräteherstellern bevorzugt wird.

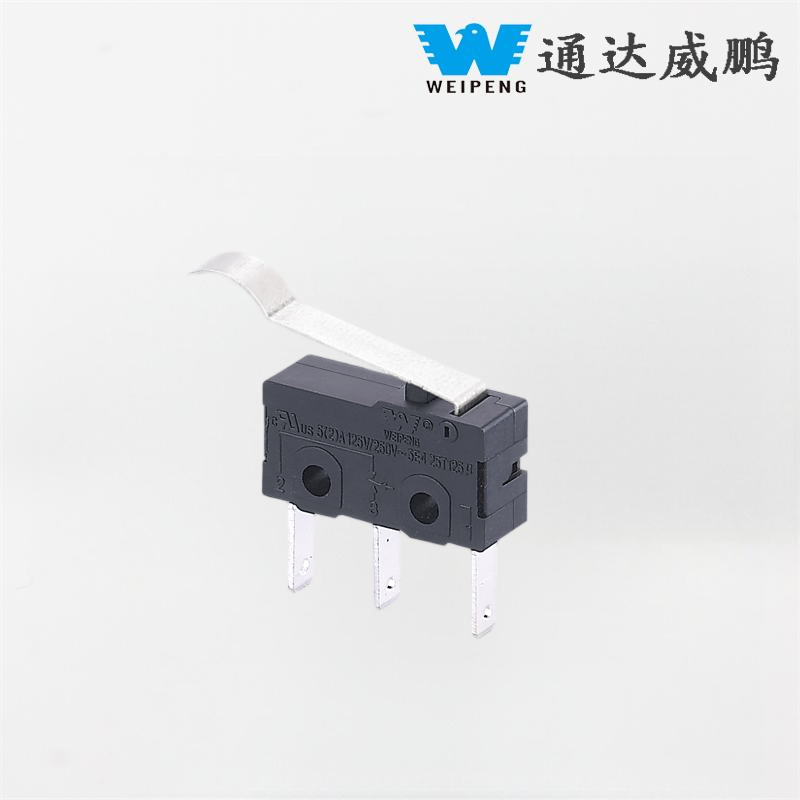

Der HK-04G-L verfügt über eine integrierte gebogene Hebelstruktur und verfügt über einen moderaten Druckweg und eine sanfte Rückmeldung des Auslösers. Im Gegensatz zu überempfindlichen Schaltern, die fälschlicherweise durch leichte Vibrationen ausgelöst werden, sorgt dieses Modell für eine stabile Betätigung mit klarer Ein-/Ausschaltreaktion. Sein miniaturisiertes Gesamtgehäuse ist für den eingebetteten Einbau in schmale Gerätegehäuse konzipiert und lässt genügend Innenraum für andere Schaltungsteile und Verdrahtungsanordnungen.

MikroschalterAnwendung

Mikroschalter sind weit verbreitet und zuverlässig und werden hauptsächlich in folgenden Bereichen eingesetzt:

- Haushaltsgeräte: Kühlschrankbeleuchtung, Türschlösser für Mikrowellenherde, Deckelschalter für Waschmaschinen und Timer für Toaster.

- Industrieausrüstung: Hochleistungsmodelle, geeignet für Förderbänder, Maschinen und Schalttafeln (staubdicht und feuchtigkeitsbeständig).

- Automobilbereich: Scheibenwischer, Türöffnungsanzeiger – beständig gegen Vibrationen und extreme Temperaturen.

- Elektronische Geräte: Miniaturschalter für Fernbedienungen und Gamecontroller (reaktionsschnell und langlebig).

Mikroschalter Spezifikation

Technische Eigenschaften des Schalters:
ARTIKEL	Technischer Parameter		Wert
1	Elektrische Bewertung		5(2)A 125V/250VAC 10(3)125V/250VAC
2	Kontaktwiderstand		≤50mΩ Anfangswert
3	Isolationswiderstand		≥100 MΩ (500 VDC)
4	Dielektrikum Stromspannung	Zwischen nicht verbundene Terminals	500V/0,5mA/60S
		Zwischen Terminals und der Metallrahmen	1500V/0,5mA/60S
5	Elektrisches Leben		≥10000 Zyklen
6	Mechanisches Leben		≥100000 Zyklen
7	Betriebstemperatur		-25~125℃
8	Betriebsfrequenz		Elektrisch: 15 Zyklen Mechanisch: 60 Zyklen
9	Vibrationsfest		Vibrationsfrequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drei Richtungen: 1H
10	Lötfähigkeit: Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein		Löttemperatur: 235 ± 5 ℃ Eintauchzeit: 2~3S
11	Löthitzebeständigkeit		Tauchlöten: 260 ± 5 ℃ 5 ± 1 S Manuelles Löten: 300 ± 5 ℃ 2 ~ 3 S
12	Sicherheitszulassungen		UL, CSA, VDE, ENEC, CE
13	Testbedingungen		Umgebungstemperatur: 20 ± 5 ℃ Relative Luftfeuchtigkeit: 65 ± 5 % RH Luftdruck: 86~106 kPa
