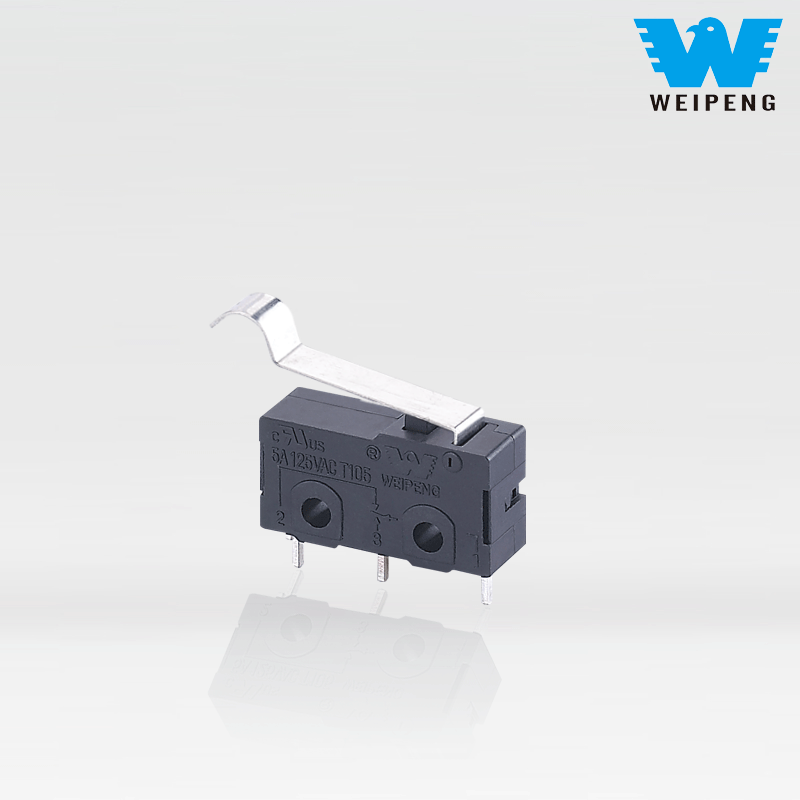

Weipeng 3-poliger Mikroschalterknopf

Der 3-polige Mikroschalterknopf von Weipeng ist ein repräsentatives Produkt von Tongda WEIPENG, das die Integration von Kernstandardisierung und -anpassung verkörpert. Als Hersteller und Großhändler ist das zentrale Designprinzip des in unserer eigenen Fabrik hergestellten langlebigen Smart-Appliance-Reset-Schalters „Stabilität, Zuverlässigkeit und Szenariokompatibilität“. Nennleistung: 5A 250VAC Temperaturbereich: -40 °C bis +125 °C IP-Code: IP40 Abmessung: 19,8 x 10,6 x 6,4 mm Zulassung: UL, ENEC, CSA, CE, VDE

Modell:HK-04G-LZ-024

Anfrage absenden

Produktbeschreibung

WEIPENG® ist führendWeipeng 3-Pin-Mikroschalterknopfhersteller, Zulieferer und Exporteur.

MikroschalterEinführung

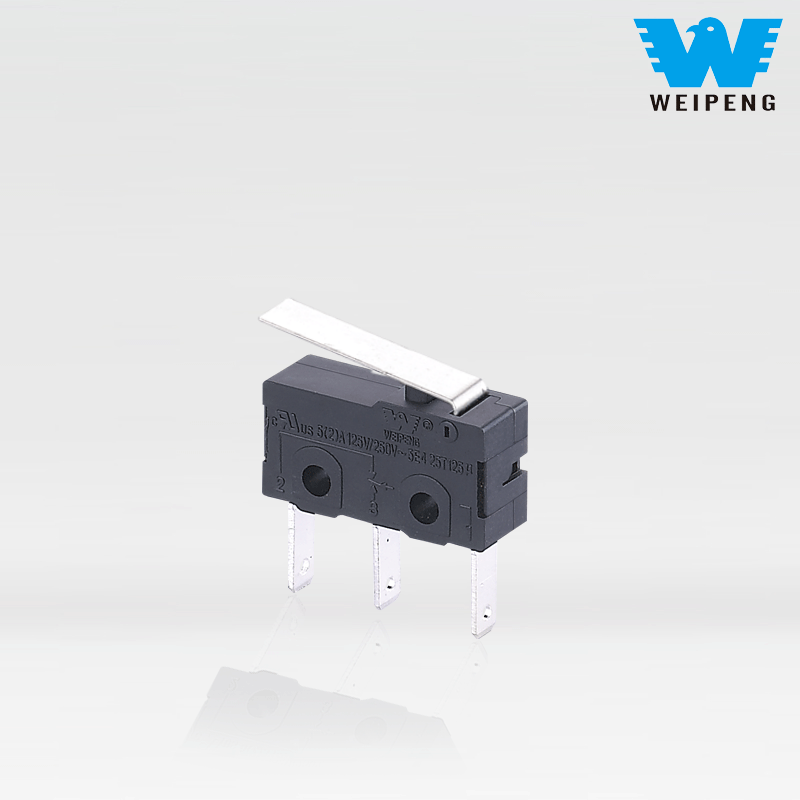

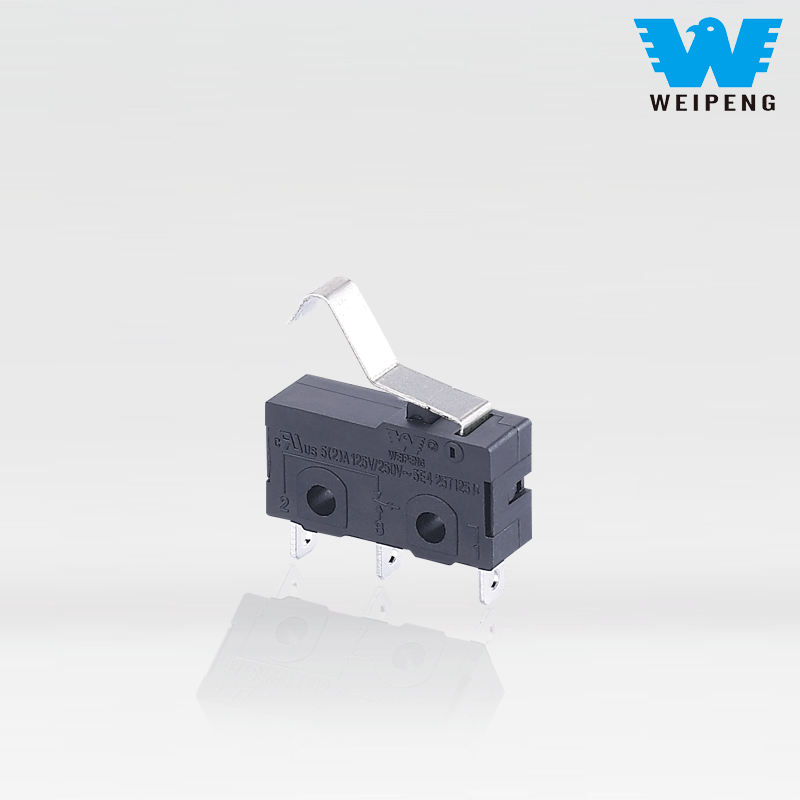

Der HK-04G-L ist ein praktischer Hebel-Mikroschalter mit mittlerer Empfindlichkeit, der in der Elektronikkomponentenindustrie weithin anerkannt ist. Mit einem raffinierten Strukturdesign und einer stabilen Arbeitsleistung erfüllt es die täglichen Anforderungen an die Schaltungssteuerung, die weder hochempfindliche Mikroschalter noch Hochstrom-Hochleistungsschalter perfekt abdecken können. Es handelt sich um eine kostengünstige Allzweckkomponente, die von Großabnehmern und Geräteherstellern bevorzugt wird.

Dieses Modell ist ideal für Sicherheitskontrollszenarien bei nicht schweren Lasten geeignet. Es wird häufig in kleinen Küchengeräten, tragbaren elektronischen Instrumenten, intelligenten Heimperipheriegeräten, der Erkennung von Schließmechanismen und der mechanischen Grenzsteuerung mit geringem Stromverbrauch eingesetzt. Es übernimmt die Positionsbestätigung, Sicherheitsverriegelung und Funktionsverknüpfungskontrolle innerhalb fertiger Geräte und sorgt so für eine stabile Signalübertragung für den normalen Gerätebetrieb.

MikroschalterAnwendung

Mikroschalter sind weit verbreitet und zuverlässig und werden hauptsächlich in folgenden Bereichen eingesetzt:

- Haushaltsgeräte: Kühlschrankbeleuchtung, Türschlösser für Mikrowellenherde, Deckelschalter für Waschmaschinen und Timer für Toaster.

- Industrieausrüstung: Hochleistungsmodelle, geeignet für Förderbänder, Maschinen und Schalttafeln (staubdicht und feuchtigkeitsbeständig).

- Automobilbereich: Scheibenwischer, Türöffnungsanzeiger – beständig gegen Vibrationen und extreme Temperaturen.

- Elektronische Geräte: Miniaturschalter für Fernbedienungen und Gamecontroller (reaktionsschnell und langlebig).

Mikroschalter Spezifikation

Technische Eigenschaften des Schalters:
ARTIKEL	Technischer Parameter		Wert
1	Elektrische Bewertung		5(2)A 125V/250VAC 10(3)125V/250VAC
2	Kontaktwiderstand		≤50mΩ Anfangswert
3	Isolationswiderstand		≥100 MΩ (500 VDC)
4	Dielektrikum Stromspannung	Zwischen nicht verbundene Terminals	500V/0,5mA/60S
		Zwischen Terminals und der Metallrahmen	1500V/0,5mA/60S
5	Elektrisches Leben		≥10000 Zyklen
6	Mechanisches Leben		≥100000 Zyklen
7	Betriebstemperatur		-25~125℃
8	Betriebsfrequenz		Elektrisch: 15 Zyklen Mechanisch: 60 Zyklen
9	Vibrationsfest		Vibrationsfrequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drei Richtungen: 1H
10	Lötfähigkeit: Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein		Löttemperatur: 235 ± 5 ℃ Eintauchzeit: 2~3S
11	Löthitzebeständigkeit		Tauchlöten: 260 ± 5 ℃ 5 ± 1 S Manuelles Löten: 300 ± 5 ℃ 2 ~ 3 S
12	Sicherheitszulassungen		UL, CSA, VDE, ENEC, CE
13	Testbedingungen		Umgebungstemperatur: 20 ± 5 ℃ Relative Luftfeuchtigkeit: 65 ± 5 % RH Luftdruck: 86~106 kPa
