Dreipoliger Mikroschalter mit Lötanschluss für Haushaltsgeräte

Als Benchmark-Modell der Mikroschalterserie der Yueqing Tongda Wire Electric Factory zeichnet sich der dreipolige Mikroschalter mit Lötanschluss für Haushaltsgeräte durch „hohe Empfindlichkeit, extrem lange Lebensdauer und Anpassungsfähigkeit an mehrere Szenarien“ als Hauptvorteile aus. Durch die Integration der 35-jährigen Erfahrung des Unternehmens in der Schalterherstellung hat es sich dank seines minimalen Kontaktabstands und seines Schnellschaltmechanismus zu einer wichtigen Steuerungskomponente in Haushaltsgeräten, Automobilelektronik, Industrieautomation und anderen Bereichen entwickelt. Seine Leistung und Zuverlässigkeit wurden von mehreren maßgeblichen Organisationen weltweit zertifiziert und sichern so seine Mainstream-Position im Nischenmarkt.

Modell:HK-14-10A-306

Anfrage absenden

Produktbeschreibung

WEIPENG® ist führendDreipoliger Mikroschalter mit Lötanschluss für Haushaltsgeräte Hersteller, Zulieferer und Exporteur.

Einführung in den Mikroschalter

Die HK-14-Serie bietet äußerst flexible Anpassungsmöglichkeiten, um unterschiedlichen Anwendungsanforderungen gerecht zu werden. Die Betätigungskraft kann individuell angepasst werden (weniger als 5,0 N im hebelfreien Zustand, Standard 30 ± 15 gf), mit einem Betätigungshubbereich von 0,6–1,5 mm, geeignet für verschiedene Auslösekraft- und Verschiebungsszenarien. Die Hebelstile sind anpassbar, einschließlich gerader, gebogener und Rollenhebel, die zu verschiedenen mechanischen Übertragungsstrukturen passen. Kontaktformulare decken den gesamten Bereich von SPDT (1 Schließer, 1 Öffner), Schließer und Öffner ab.

Typische Anwendungsszenarien

Dank ihrer hohen Anpassungsfähigkeit wird die HK-14-Serie häufig in Kerngeräten in verschiedenen Bereichen eingesetzt:

Haushaltsgeräte: Mikrowellentürsteuerung, Waschmaschinenprogrammsteuerung, Ofentemperaturauslöser, Wasserspenderschalter;

Industrielle Automatisierung: Verfahrwegbegrenzung, Förderbandpositionierung, Not-Aus-Gerät für kleine Maschinen, Signalauslösung für Prüfgeräte;

Automobilelektronik: Autotürschlosserkennung, Sitzverstellbegrenzung, Kofferraumschalter, elektrische Fensterhebersteuerung;

Elektrowerkzeuge: Bohrmaschine, Start-/Stoppschalter für Winkelschleifer, Werkzeugüberlastschutzauslöser;

Instrumente und Ausrüstung: Tasten für medizinische Geräte, Wegschalter für Messgeräte, Signalumschaltung für Kommunikationsgeräte.

Mikroschalterparameter (Spezifikation)

Technische Eigenschaften des Schalters:
ARTIKEL	Technischer Parameter		Wert
1	Elektrische Bewertung		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Kontaktwiderstand		≤30mΩ Anfangswert
3	Isolationswiderstand		≥100 MΩ (500 VDC)
4	Dielektrikum Stromspannung	Zwischen nicht verbundene Terminals	1000V/0,5mA/60S
		Zwischen Terminals und der Metallrahmen	3000V/0,5mA/60S
5	Elektrisches Leben		≥50000 Zyklen
6	Mechanisches Leben		≥1000000 Zyklen
7	Betriebstemperatur		-25~125℃
8	Betriebsfrequenz		elektrisch: 15 Zyklen Mechanisch: 60 Zyklen
9	Vibrationsfest		Vibrationsfrequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drei Richtungen: 1H
10	Lötfähigkeit: Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein		Löttemperatur: 235 ± 5 °C Eintauchzeit: 2~3S
11	Löthitzebeständigkeit		Tauchlöten: 260 ± 5 ℃ 5 ± 1 S Manuelles Löten: 300 ± 5 ℃ 2 ~ 3 S
12	Sicherheitszulassungen		UL, CSA, VDE, ENEC, TÜV, CE, KC, CQC
13	Testbedingungen		Umgebungstemperatur: 20 ± 5 ℃ Relative Luftfeuchtigkeit: 65 ± 5 % RH Luftdruck: 86 ~ 106 kPa

Funktion und Anwendung des Mikroschalters

1.Sate, zuverlässiger Basisschalter
2. Schönes Aussehen, enge Kontiguration. Charakteristik: geringe Kontaktfreiheit, schnelle Aktion, hohe Empfindlichkeit und kleiner 3. Betriebsweg.
4. Langes Licht, hohe Zuverlässigkeit
5.Eine Vielzahl von Kontaktklemmen
6. Verschiedene Temperaturgrade
7.Eine Vielzahl von Hebeln
8. Verwenden Sie themoplastischen oder themoplastischen Kunststoff
9. Weit verbreitet in Heimgeräten, elektronischen Geräten, automatischer Maschinenkommunikation, Elektrofahrzeugen, Elektrogeräten und 10. Instrumenten, elektrischen Bewegungswerkzeugen usw.

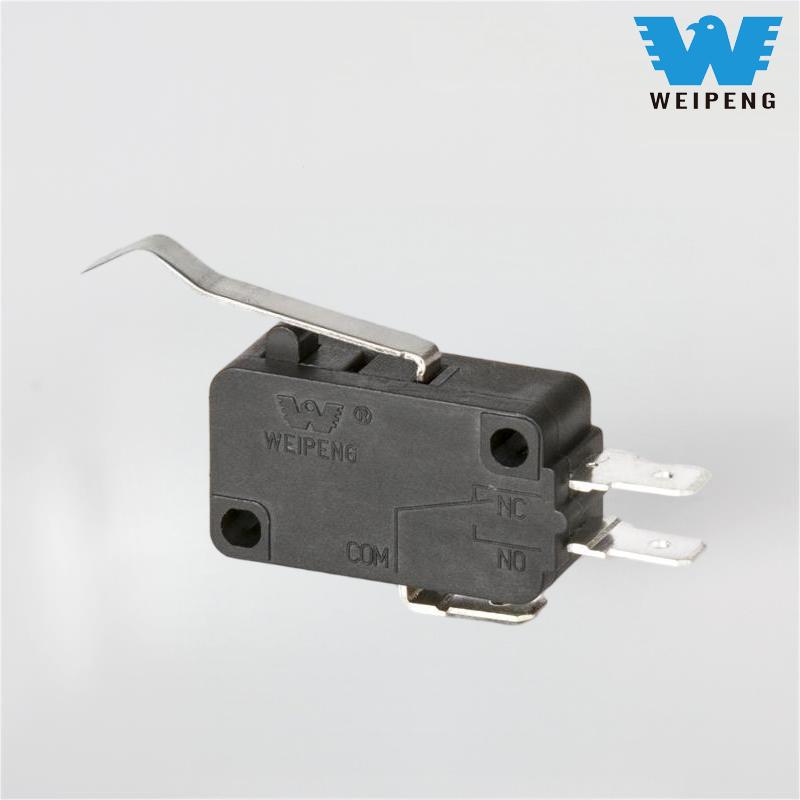

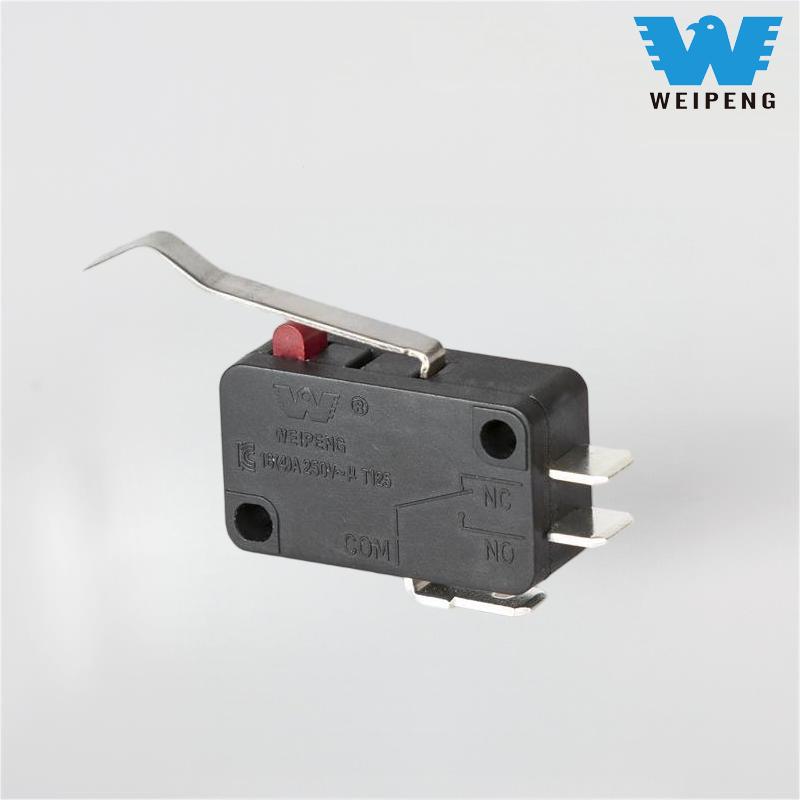

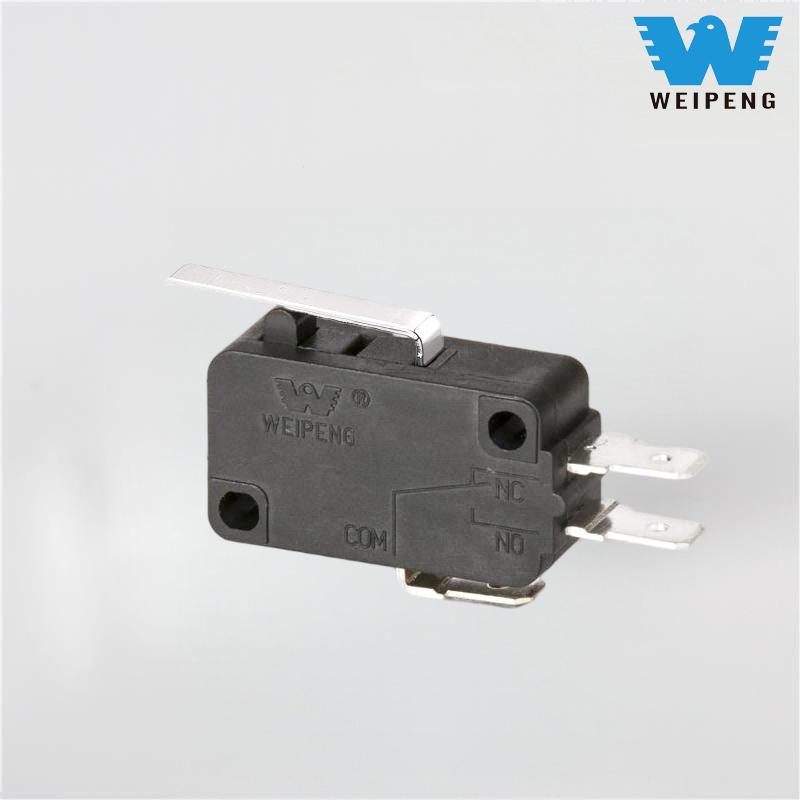

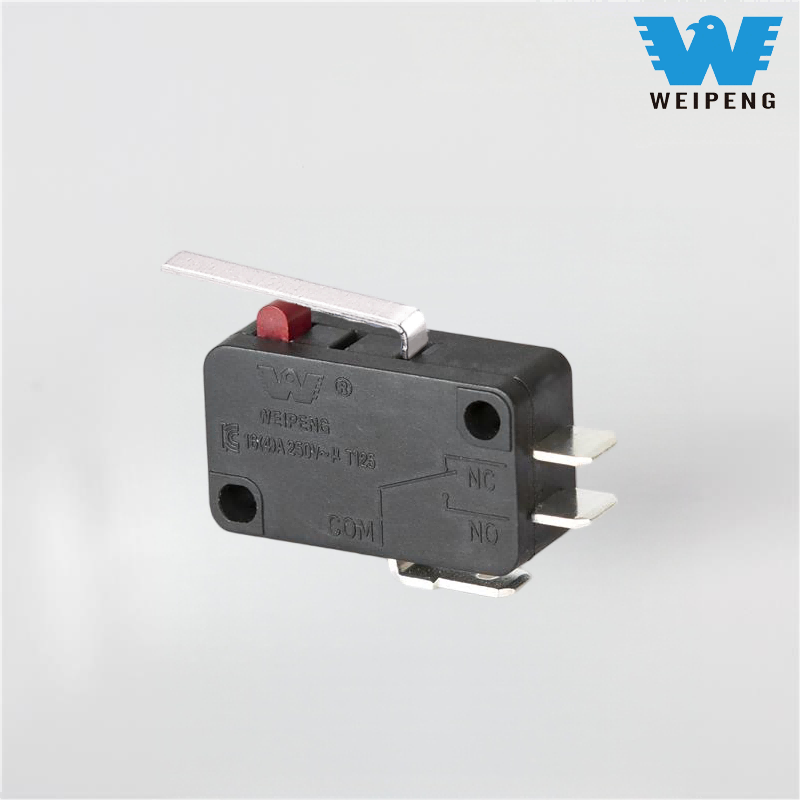

Details zum Mikroschalter
