Dreipoliger Reise-Mikroschalter

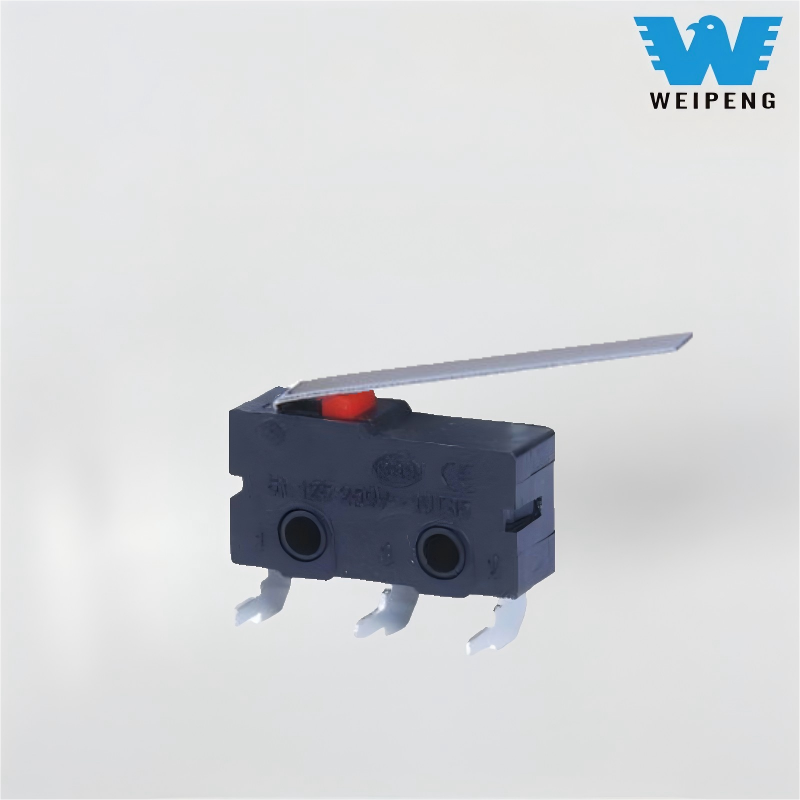

Der Mikroschalter HK-04G-L verfügt über eine kurze Hebelauslösestruktur und einen Schnappmechanismus, der ein schnelles Schalten des Stromkreises mit minimaler mechanischer Kraft ermöglicht. Aufgrund seiner präzisen Betriebseigenschaften, seiner umfassenden Anpassungsfähigkeit an die Umgebung und seiner globalen Sicherheitszertifizierungen wird das Produkt häufig in kritischen Steuerungsszenarien in der Steuerung von Haushaltsgeräten, der industriellen Automatisierung und elektronischen Geräten eingesetzt. Es dient als Kernkomponente für den sicheren Betrieb und die genaue Steuerung von Geräten.

Durch die Verwendung einer Präzisions-Federblatt-Energiespeicherstruktur ist die Auslösereaktion unabhängig von der Geschwindigkeit der ausgeübten Kraft. Die erforderliche Betätigungskraft beträgt nur 1,0–3,5 N, mit einem Vorweg-Kontrollbereich von 0,3–1,0 mm, der in der Lage ist, kleinste Verschiebungssignale zu erfassen, was ihn für Präzisionserkennungsanforderungen geeignet macht. Der Wirkungsunterschied beträgt ≤0,4 mm und gewährleistet so eine sofortige und präzise Kontaktumschaltung. Im Vergleich zu Standard-Mikroschaltern ist die Hebelübertragungseffizienz um 20 % erhöht, wodurch Erkennungsfehler auf der 0,1-mm-Ebene bei Anwendungen wie der Papiereinzugserkennung von Druckern reduziert werden können.

Der Betriebstemperaturbereich reicht von -25 °C bis 125 °C und hält dreidimensionalen Vibrationsstößen bei 10 bis 55 Hz mit einer Amplitude von 1,5 mm eine Stunde lang stand. Der Isolationswiderstand beträgt ≥100 MΩ (500 VDC) und die dielektrische Spannung zwischen Anschlüssen und Metallgehäuse erreicht 1500 V/0,5 mA/60 s. Das Gehäusematerial behält eine stabile mechanische Leistung bei 125 °C bei und eignet sich für Umgebungen mit hohen Temperaturen und starken Vibrationen wie Hohlräumen von Mikrowellenherden und Verteilerkästen von Werkzeugmaschinen.

Geeignet für Präzisionselektronik und medizinische Geräte. Zum Beispiel:

Drucker:Ein Schwenkarm im Papiereinzugskanal erkennt die Papierkante. Ein Vorhub von 0,3 mm kann Thermopapier mit einer Dicke von 50 μm identifizieren;

Medizinischer Monitor:Die Tastenaktivierung erfolgt über eine kurze Schwingarmstruktur mit einer Betätigungskraft von 1,0 N, um die Auslöseempfindlichkeit auszugleichen und eine versehentliche Aktivierung zu verhindern.

Intelligentes Terminal:Erkennung des Schließens des Batteriefachdeckels mit einem Überhub von ≥0,2 mm, um sicherzustellen, dass der Deckel vollständig gesichert ist.
