Spezieller Mikroschalter für MIG-Schweißpistole

Als Benchmark-Modell der Mikroschalterserie der Yueqing Tongda Wire Electric Factory zeichnet sich der Spezial-Mikroschalter für MIG-Schweißpistolen durch „hohe Empfindlichkeit, extrem lange Lebensdauer und Anpassungsfähigkeit an mehrere Szenarien“ als Hauptvorteile aus. Durch die Integration der 35-jährigen Erfahrung des Unternehmens in der Schalterherstellung hat es sich dank seines minimalen Kontaktabstands und seines Schnellschaltmechanismus zu einer wichtigen Steuerungskomponente in Haushaltsgeräten, Automobilelektronik, Industrieautomation und anderen Bereichen entwickelt. Seine Leistung und Zuverlässigkeit wurden von mehreren maßgeblichen Organisationen weltweit zertifiziert und sichern so seine Mainstream-Position im Nischenmarkt.

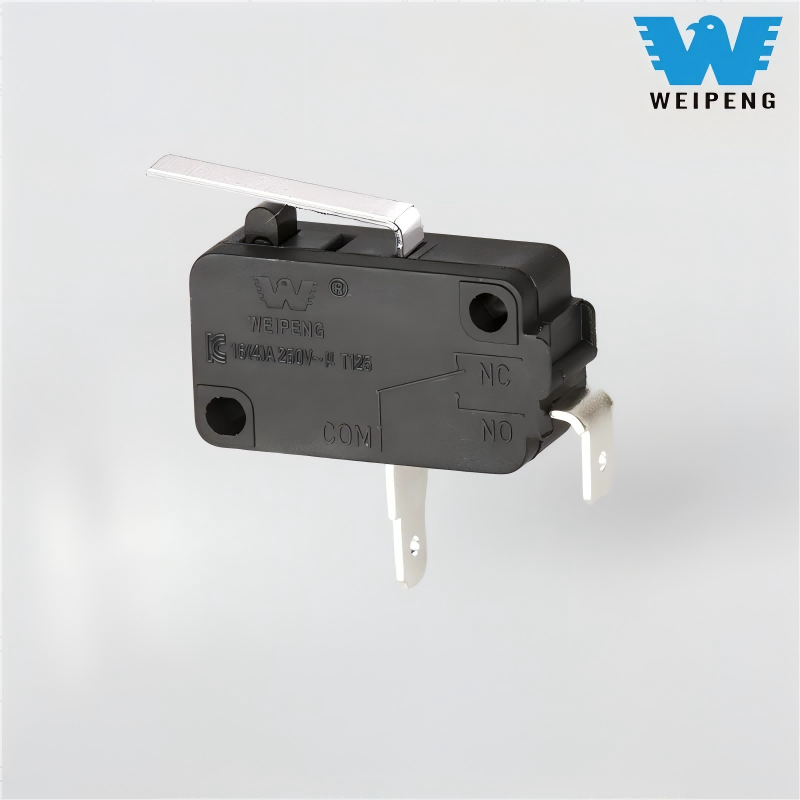

Modell:HK-14-1X-16A-205

Anfrage absenden

Produktbeschreibung

WEIPENG® ist führendSpezieller Mikroschalter für MIG-SchweißpistoleHersteller, Zulieferer und Exporteur.

Einführung in den Mikroschalter

Die HK-14-Serie verfügt über ein Kerndesign mit „Kontakten aus Silberlegierung mit patentiertem Schnellschaltmechanismus“. Die Kontakte bestehen aus AgSnO₂-Silber-Zinnoxid-Legierungsmaterial und werden einem Vakuumbeschichtungsprozess mit einem Kontaktwiderstand von ≤50 mΩ unterzogen, was eine stabile Stromübertragung ohne Dämpfung gewährleistet und Signalverzögerungen oder schlechten Kontakt durch Kontaktoxidation wirksam verhindert. Die Reaktionszeit des Auslösers beträgt ≤5 ms und die Abweichung des Betriebshubs wird innerhalb von ±0,05 mm kontrolliert, wobei die Empfindlichkeit des Auslösers weit über den Industriestandards liegt. Um den unterschiedlichen Anforderungen an mechanische Auslöser gerecht zu werden, bietet die Serie ein umfassendes Sortiment an Betätigungshebelkombinationen, darunter 8 Hebeltypen: Kurzarmhebel, Langarmhebel, Rollenhebel (erhältlich in Nylon oder Metall), Knopf, Gabel usw., die genau auf verschiedene Bedingungen wie Drehmechanismen, Linearbewegungsgeräte und Drucksteuerungen abgestimmt sind.

Die HK-14-Serie stützt sich auf die über 30-jährige Erfahrung des Unternehmens in der Entwicklung von Federkontakten und verwendet hoch belastbare Berylliumkupfer-Federkontakte, die durch 12 Präzisionsstanz- und Wärmebehandlungsschritte verarbeitet werden. Die Elastizitätsabfallrate beträgt ≤3 % (Branchendurchschnitt liegt bei 8 %), wodurch eine außergewöhnliche Leistung mit einer mechanischen Lebensdauer von mehr als 1 Million Zyklen und einer elektrischen Lebensdauer von bis zu 100.000 Zyklen erreicht wird. Basierend auf 60 Hochfrequenzoperationen pro Tag kann es mehr als 5 Jahre lang zuverlässig arbeiten. Das Kerngehäuse besteht aus flammhemmendem PA66-verstärktem technischen Kunststoff nach UL94 V-0 und bietet Schlagfestigkeit, Alterungsbeständigkeit und UV-Beständigkeit. Es hält extremen Temperaturen von -25℃ bis 125℃ stand und hat 1000 Stunden Zyklentests bei hohen und niedrigen Temperaturen ohne Leistungseinbußen bestanden. Die elektrische Betriebsfrequenz kann bis zu 15 Mal pro Minute und die mechanische Betriebsfrequenz bis zu 60 Mal pro Minute betragen, wodurch es sich perfekt für Dauerbetriebsszenarien wie industrielle Automatisierungsproduktionslinien und Hochfrequenz-Haushaltsgeräte eignet.

Anwendungsszenarien

Haushaltsgeräte: Steuerung der Mikrowellentür, Steuerung des Waschmaschinenprogramms, Einstellung der Lüftergeschwindigkeit der Klimaanlage, Gewährleistung eines sicheren Betriebs der Geräte

Industrielle Automatisierung: Positionierung der Produktionslinie, Robotergrenzsteuerung, Start-Stopp-Steuerung des Förderers, Verbesserung der Produktionseffizienz um 35 %

Automobilelektronik: Anheben von Autofenstern, Sitzverstellung, Kofferraumerkennung, geeignet für raue Umgebungen im Fahrzeug

Medizinische Geräte: Steuerung chirurgischer Geräte, Signalauslösung von Erkennungsinstrumenten, Einhaltung medizinischer Sicherheitsstandards

Militärindustrie: Steuerung von Waffenausrüstung, Umschalten von Kommunikationsgeräten, Anpassung an extreme Arbeitsbedingungen und hohe Zuverlässigkeitsanforderungen

Auswahlempfehlungen

Wählen Sie Spezifikationen basierend auf dem Nennstrom des Geräts und der Art der Last.

Bestimmen Sie den Typ der Betätigungsstange entsprechend dem Einbauraum und der Auslösemethode.

Berücksichtigen Sie bei der Auswahl der Schutzart Umgebungsfaktoren wie Temperatur und Luftfeuchtigkeit.

Spezielle Branchen (Medizin, Militär) benötigen Modelle mit entsprechenden Zertifizierungen.

Mikroschalterparameter (Spezifikation)

Technische Eigenschaften des Schalters:
ARTIKEL	Technischer Parameter		Wert
1	Elektrische Bewertung		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Kontaktwiderstand		≤30mΩ Anfangswert
3	Isolationswiderstand		≥100 MΩ (500 VDC)
4	Dielektrikum Stromspannung	Zwischen nicht verbundene Terminals	1000V/0,5mA/60S
		Zwischen Terminals und der Metallrahmen	3000V/0,5mA/60S
5	Elektrisches Leben		≥50000 Zyklen
6	Mechanisches Leben		≥1000000 Zyklen
7	Betriebstemperatur		-25~125℃
8	Betriebsfrequenz		elektrisch: 15 Zyklen Mechanisch: 60 Zyklen
9	Vibrationsfest		Vibrationsfrequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drei Richtungen: 1H
10	Lötfähigkeit: Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein		Löttemperatur: 235 ± 5 °C Eintauchzeit: 2~3S
11	Löthitzebeständigkeit		Tauchlöten: 260 ± 5 ℃ 5 ± 1 S Manuelles Löten: 300 ± 5 ℃ 2 ~ 3 S
12	Sicherheitszulassungen		UL, CSA, VDE, ENEC, TÜV, CE, KC, CQC
13	Testbedingungen		Umgebungstemperatur: 20 ± 5 ℃ Relative Luftfeuchtigkeit: 65 ± 5 % RH Luftdruck: 86 ~ 106 kPa

Funktion und Anwendung des Mikroschalters

1.Sate, zuverlässiger Basisschalter
2. Schönes Aussehen, enge Kontiguration. Charakteristisch: geringe Kontaktfreiheit, schnelle Aktion, hohe Empfindlichkeit und kleiner 3. Betriebsweg.
4. Langes Licht, hohe Zuverlässigkeit
5.Eine Vielzahl von Kontaktklemmen
6. Eine Vielzahl von Temperaturgraden
7.Eine Vielzahl von Hebeln
8. Nehmen Sie themoplastischen oder themoplastischen Kunststoff an
9. Weit verbreitet in Heimgeräten, elektronischen Geräten, automatischen Maschinenkommunikationsgeräten, elektronischen Geräten, Geräten und 10. Instrumenten, elektrischen Bewegungswerkzeugen usw.

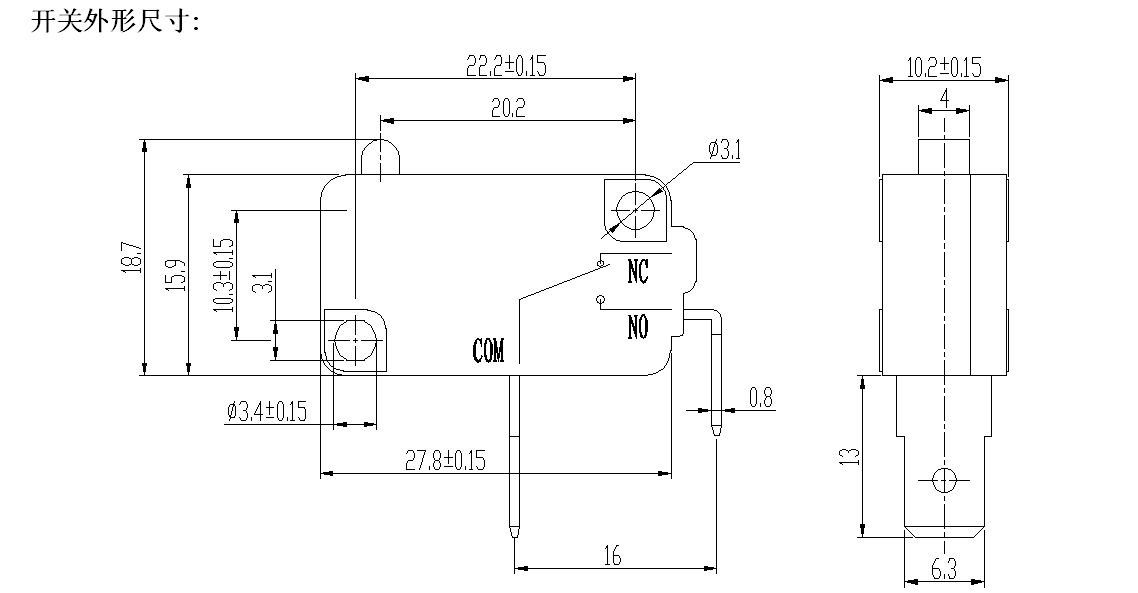

Details zum Mikroschalter
