Kleiner staubdichter zweipoliger Mikroschalter mit Hebel

Kleiner staubdichter zweipoliger Mikroschalter mit Hebel als repräsentatives Produkt von Tongda WEIPENG, das die Integration von Kernstandardisierung und -anpassung verkörpert. Als Hersteller und Großhändler ist das zentrale Designprinzip des in unserer eigenen Fabrik hergestellten langlebigen Smart-Appliance-Reset-Schalters „Stabilität, Zuverlässigkeit und Szenariokompatibilität“. Nennleistung: 5A 250VAC Temperaturbereich: -40 °C bis +125 °C IP-Code: IP40 Abmessung: 19,8 x 10,6 x 6,4 mm Zulassung: UL, ENEC, CSA, CE, VDE

Modell:HK-04G-LD-003

Anfrage absenden

Produktbeschreibung

WEIPENG® ist führendKleiner staubdichter zweipoliger Mikroschalter mit Hebel Hersteller, Zulieferer und Exporteur.

MikroschalterEinführung

Funktionsprinzip und Strukturmerkmale

Der HK-04G-L verwendet einen Schnappmechanismus mit einer Präzisionsfederplatte als Kernstruktur.

Hauptvorteile:Selbst wenn langsam eine äußere Kraft auf den Betätigungshebel des Schalters ausgeübt wird, klappt die interne Federplatte an einem bestimmten kritischen Punkt des Hubs plötzlich um, wodurch die Kontakte mit sehr hoher Geschwindigkeit geschlossen oder geöffnet werden. Dieser Mechanismus verkürzt die Lichtbogenbildungszeit erheblich, schützt die Kontakte effektiv und sorgt für eine lange Lebensdauer und hohe Zuverlässigkeit des Schalters.

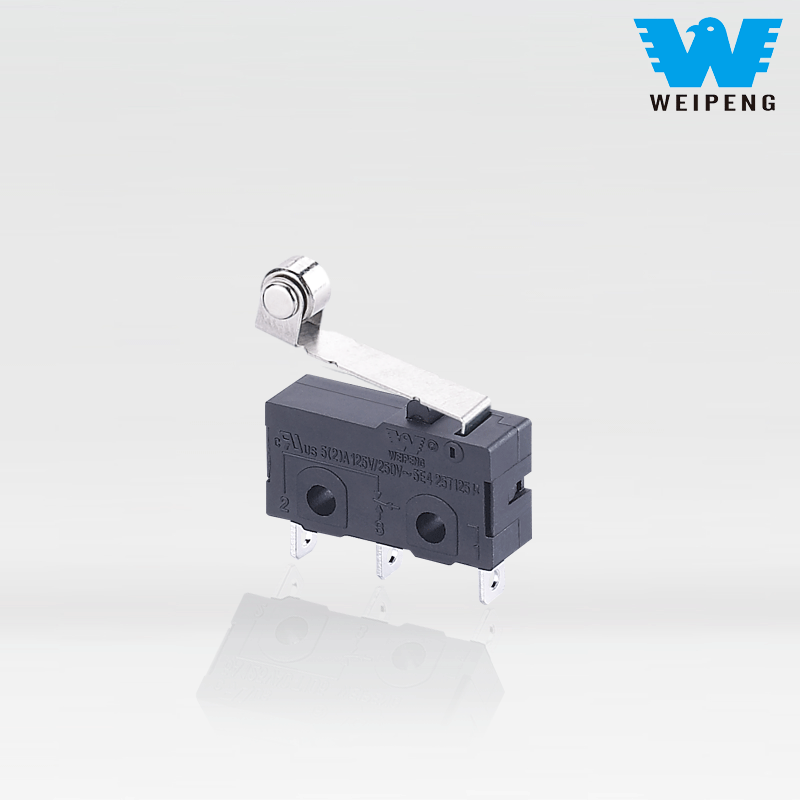

Aktuatortyp: Die HK-04G-L-Serie bietet verschiedene Aktuatoren, am gebräuchlichsten ist der Rollenhebeltyp (z. B. HK-04G-LZ), der sich zur Erkennung beweglicher Teile und zur effektiven Reduzierung der Reibung eignet.

Anschlusstyp: Es gibt Lötanschlüsse zum Löten und Leiterplattenanschlüsse zum direkten Einsetzen in Leiterplatten, die je nach Ihrem Montageprozess ausgewählt werden können.

Betriebsumgebung: Vermeiden Sie es, Öl auf den Betätigungsteil des Schalters aufzutragen, da dies Staub anziehen und zu schlechtem Kontakt führen kann. Wählen Sie in Umgebungen mit viel Staub oder Feuchtigkeit einen versiegelten Schalter mit einer höheren Schutzart (z. B. IP67).

Installation: Installieren Sie den Schalter auf einer ebenen Fläche und befestigen Sie ihn mit Unterlegscheiben gleichmäßig, um eine Verformung des Gehäuses zu verhindern, die die interne Betriebsgenauigkeit beeinträchtigen könnte.

MikroschalterAnwendung

Aufgrund seiner kompakten Größe und präzisen Steuerungsmöglichkeiten wird der HK-04G-L häufig in verschiedenen Bereichen eingesetzt:

Haushaltsgeräte: Wird zur Erkennung von Türverriegelungen in Mikrowellenherden, zur Erkennung des Schließens des Deckels in Reiskochern, zur Erkennung der Tasseninstallation in Mixern usw. verwendet, um sicherzustellen, dass die Geräte im richtigen Zustand funktionieren.

Büro- und Kommunikationsgeräte: Wird in Druckern und Kopierern verwendet, um die Papierposition, Papierstaus oder den Abdeckungsstatus zu erkennen. Funktionsumschaltung in Kommunikationsgeräten.

Automobilelektronik: Wird zur Erkennung des Status von Autotüren, Bremslichtschaltern, Sitzpositions-Endschaltern usw. verwendet.

Industrie und Medizin: Wird zur Erkennung von Verfahrweggrenzen in automatisierten Geräten, zur Positionsrückmeldung in Präzisionsinstrumenten, zur Statusüberwachung in medizinischen Geräten usw. verwendet.

Mikroschalter Spezifikation

Technische Eigenschaften des Schalters:
ARTIKEL	Technischer Parameter		Wert
1	Elektrische Bewertung		5(2)A 125V/250VAC 10(3)125V/250VAC
2	Kontaktwiderstand		≤50mΩ Anfangswert
3	Isolationswiderstand		≥100 MΩ (500 VDC)
4	Dielektrikum Stromspannung	Zwischen nicht verbundene Terminals	500V/0,5mA/60S
		Zwischen Terminals und der Metallrahmen	1500V/0,5mA/60S
5	Elektrisches Leben		≥10000 Zyklen
6	Mechanisches Leben		≥100000 Zyklen
7	Betriebstemperatur		-25~125℃
8	Betriebsfrequenz		Elektrisch: 15 Zyklen Mechanisch: 60 Zyklen
9	Vibrationsfest		Vibrationsfrequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drei Richtungen: 1H
10	Lötfähigkeit: Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein		Löttemperatur: 235 ± 5 ℃ Eintauchzeit: 2~3S
11	Löthitzebeständigkeit		Tauchlöten: 260 ± 5 ℃ 5 ± 1 S Manuelles Löten: 300 ± 5 ℃ 2 ~ 3 S
12	Sicherheitszulassungen		UL, CSA, VDE, ENEC, CE
13	Testbedingungen		Umgebungstemperatur: 20 ± 5 ℃ Relative Luftfeuchtigkeit: 65 ± 5 % RH Luftdruck: 86~106 kPa
