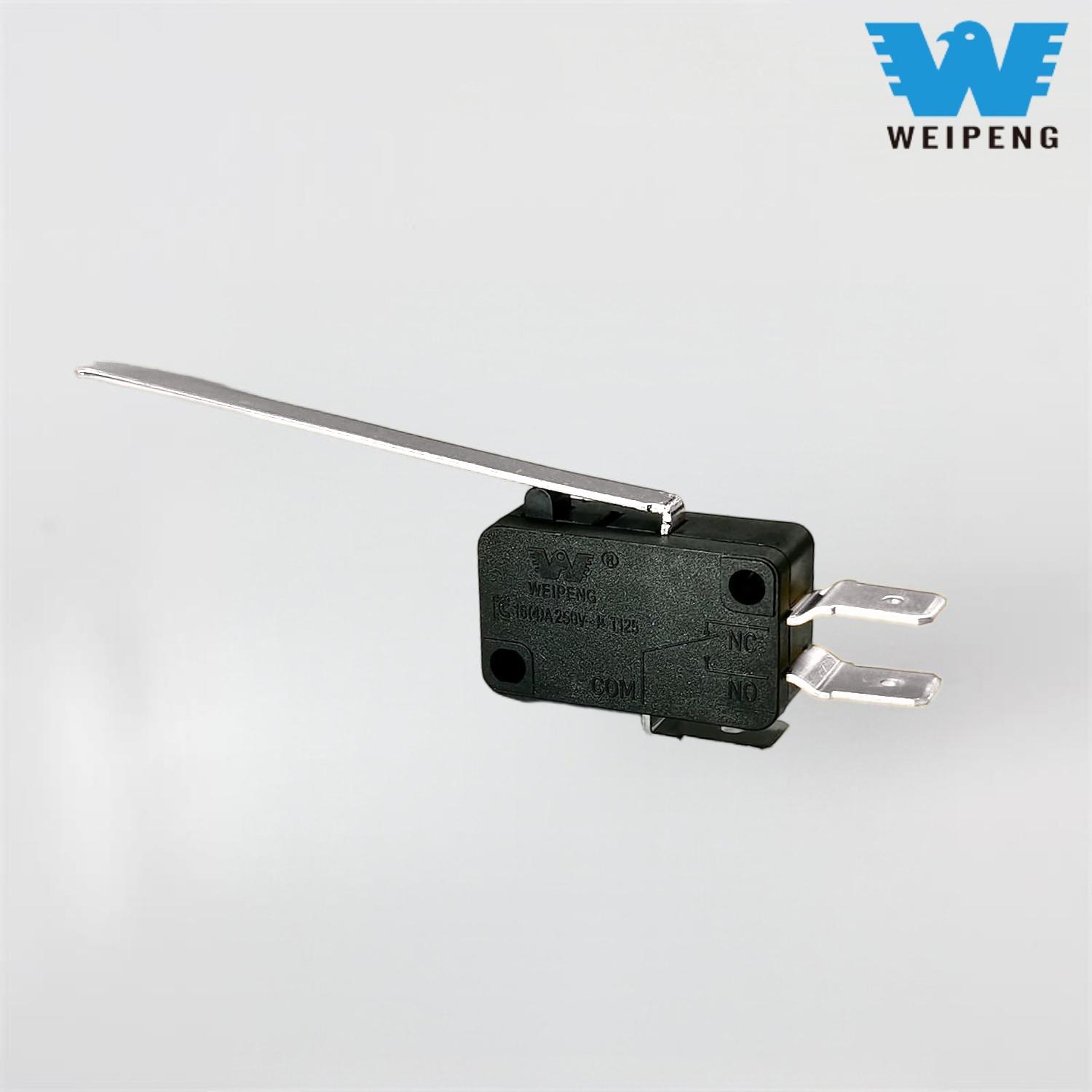

Der Long Arm Micro Switch ist ein äußerst kompakter Schnappschalter mit verlängertem Hebelbetätiger. Der lange Arm des Schalters bietet mehr Flexibilität als ein normaler Mikroschalter mit Stößel bei der Erkennung von Bewegung, Position oder mechanischem Kontakt. Mikroschalter mit langem Arm werden häufig in einer Vielzahl von Anwendungen eingesetzt, beispielsweise in Haushaltsgeräten, Industrieanlagen, Automatisierungssystemen, Verkaufsautomaten, Sicherheitsgeräten, Bürogeräten und vielen anderen elektromechanischen Produkten. Der lange Arm ermöglicht einen größeren Abstand zwischen der Bewegung des Betätigers und des Schalters, wodurch der Kraftaufwand zur Betätigung des Schalters verringert wird. Aufgrund dieser Eigenschaften werden sie häufig im gesamten elektromechanischen Markt eingesetzt.

Die Entscheidung, welchen Langarm-Mikroschalter für Käufer, Ingenieure und Beschaffungsteams gekauft werden soll, hängt nicht nur von der Größe ab. Elektrische Nennleistung, Art des Betätigers, Betätigungskraft, Anschlussart, Haltbarkeit, Platzbedarf für den Einbau und die Umgebung, in der der Schalter verwendet wird, können sich alle darauf auswirken, wie gut der Schalter funktioniert und wie lange er hält. In diesem Artikel wird erläutert, wie der Mikroschalter mit langem Arm funktioniert, wo der Schalter verwendet werden kann und worauf Sie vor dem Kauf eines Mikroschalters mit langem Arm achten sollten.

Was istMikroschalter mit langem Arm?

Ein Mikroschalter mit langem Arm ist ein Beispiel für einen Mikroschalter, bei dem ein Hebelarm am Aktuator befestigt ist. Der Betätigungshebel wird von einem anderen Objekt gedrückt oder bewegt und bewirkt, dass der interne Federmechanismus den elektrischen Kontaktzustand des Schalters schnell ändert. Aufgrund dieser Schnappfunktion kann der Mikroschalter mit langem Arm äußerst zuverlässig sein, unabhängig davon, ob sich das Objekt, das den Schalter betätigt, langsam, leicht oder instabil bewegt.

Der lange Arm bietet einen größeren Abstand zwischen dem Betätigungselement und dem Betätigungspunkt des Schalters als ein Standard-Mikroschalter. Darüber hinaus erleichtert der längere Hebelarm die Betätigung des Schalters im Vergleich zu einem Standard-Mikroschalter. In Produktspezifikationen finden Sie möglicherweise Begriffe für ähnliche Produkttypen wie Mikroschalter-Hebelarm, Langhebel-Mikroschalter, Schnappschalter mit Hebel, Grenzmikroschalter und Miniaturhebelschalter. Diese beziehen sich im Allgemeinen auf Produkte mit ähnlicher Funktion; Abmessungen, Antriebskonfigurationen und elektrische Nennwerte können jedoch von Modell zu Modell unterschiedlich sein.

Die Funktionalität eines Mikroschalters mit langem Arm

Im Gehäuse des Mikroschalters sind feste und bewegliche Kontakte mit einem Federmechanismus verbunden. In der Normalstellung kann der Stromkreis entweder geschlossen oder offen sein, je nachdem, wie er über den Schließer- oder Öffneranschluss verdrahtet wurde. Die Betätigungskraft wird über den Hebelarm auf das Betätigungselement im Mikroschalter übertragen. Wenn die Kraft den Betriebspunkt erreicht, ändert der Schnappmechanismus den Kontaktzustand fast augenblicklich, bevor er in die ursprüngliche Position zurückkehrt, sobald die Kraft entfernt wird.

Dieser schnelle Übergang verringert die Kontaktlichtbogenbildung, erhöht die Genauigkeit der erzeugten Signale und verbessert die mechanische Langlebigkeit der Kontakte. Aus diesen Gründen werden Mikroschalter häufig in Anwendungen eingesetzt, bei denen häufiges Schalten, präzise Erkennung, kompakte Installationen und eine konstante elektrische Leistung erforderlich sind.

WoMikroschalter mit langem Armwerden häufig verwendet

Der Langarm-Mikroschalter wird aufgrund seiner kompakten Größe, Präzision und sehr einfachen mechanischen Integration in vielen Branchen häufig eingesetzt. In Privathaushalten werden sie in Geräten wie Mikrowellenherden, Waschmaschinen, Geschirrspülern, Kaffeemaschinen, Kühlschränken und Klimaanlagen eingesetzt, um den Öffnungs- oder Schließzustand der Türverriegelung, die Deckelposition und den Wasserstand für Betriebsfunktionen und Sicherheitskontrollen zu erkennen.

Im industriellen und kommerziellen Einsatz werden Mikroschalter mit langem Arm üblicherweise als Endschalter, Positionssensoren und Sicherheitsschalter verwendet. Sie werden auch häufig in Verkaufsautomaten, Spielautomaten, Bürogeräten, Elektroschlössern, medizinischen Geräten, 3D-Druckern, Verpackungsmaschinen und Automobilzubehör verwendet. Sie bieten eine kostengünstige Möglichkeit, mechanische Bewegung in ein elektrisches Signal umzuwandeln.

Arten von Hebelarmen und Aktuatordesigns

Für Mikroschalter mit langen Armhebeln stehen verschiedene Hebelarmformen zur Verfügung. Ein gerader langer Hebel ist die gebräuchlichste Ausführung und wird für die allgemeine Positionserkennung und den grundlegenden mechanischen Kontakt verwendet. Rollenhebel nutzen Rollen am Ende ihrer Hebel, wodurch das Gleiten über den Schalter eine geringere Belastung für das Objekt darstellt und die Reibung verringert wird. Simulierte Rollenhebel haben anstelle einer herkömmlichen rotierenden Rolle ein gebogenes Ende an ihrem Arm und bieten daher einen sanfteren Kontakt bei geringeren Kosten.

Achten Sie bei der Auswahl eines Mikroschalters mit einem bestimmten Hebelarm darauf, die Richtung der Hebelbewegung zu überprüfen, da ein Anschlag in einem falschen Winkel zu einer Beschädigung des Schalters und einem vorzeitigen Ausfall führen kann. Die Stabilität und Lebensdauer jedes Mikroschalters mit langem Arm kann erheblich verbessert werden, indem sichergestellt wird, dass die richtige Ausrichtung, Hebellänge und Freigaberaum vorhanden sind.

So wählen Sie einen Mikroschalter mit langem Arm aus

Der beste Weg, einen Schalter auszuwählen, besteht darin, mit den Arbeitsparametern des Schalters zu beginnen. Sie müssen berücksichtigen, was vom Schalter erkannt wird, wie oft der Schalter aktiviert wird, wie viel Strom durch den Schalter fließt und welchen Bedingungen der Schalter ausgesetzt ist. Wenn Sie Signale bei niedriger Spannung schalten, sind Kontaktzuverlässigkeit und stabiler Betrieb möglicherweise wichtiger als das Schalten hoher Strommengen. Wenn Sie Motoren oder Strom schalten, müssen Sie mehr Wert auf elektrische Nennwerte und Kontaktmaterialien legen.

Es ist wichtig, auch den Abstand der Montagelöcher, die Gehäusegröße, die Hebelposition und die Ausrichtung der Anschlüsse zu messen. Die Montage wird tendenziell bereits durch kleine Dimensionsänderungen beeinflusst. Senden Sie Ihrem Anbieter Installationsinformationen wie Bilder, Zeichnungen, Spannungs-/Stromwerte, Anschlussinformationen und Teilenummern, wenn Sie ein Gerät durch ein vorhandenes Modell ersetzen. Testen Sie bei der Entwicklung neuer Produkte Muster vor der Massenproduktion unter tatsächlichen Betriebsbedingungen, damit Sie wissen, ob die Betriebskraft, die Kontaktzuverlässigkeit und die Installationstoleranzen eingehalten werden.

Mikroschalter mit langem ArmKaufempfehlungen

Beim Kauf eines Langarm-Mikroschalters für OEM-Produktions- oder Wartungsanforderungen ist der Kauf bei jemandem, der für Kontinuität sorgen kann, genauso wichtig wie der Preis. Wenn Sie einen kostengünstigen Schalter kaufen, der eine unterschiedliche Eindrückkraft bietet oder sehr bald nach dem Kauf ausfällt, entstehen Ihnen erhebliche Kosten für Produktrückgaben, Ausfallzeiten oder Produktbeschwerden. Suchen Sie nach Lieferanten, die technische Unterstützung leisten können, zu einer konsistenten Produktion fähig sind und eine klare Dokumentation und Zertifizierung des Wechsels bieten.

Auch wenn ein Mikroschalter-Hebelarm nicht sehr wichtig zu sein scheint, ist er für Sicherheit, Kontrolle und Benutzererfahrung von entscheidender Bedeutung. Wenn jeder, der einen Mikroschalterhebel für ein Gerät, einen kompakten Endschalter oder einen langlebigen Erkennungsschalter für OEM-Projekte kauft, den Betätigerstil, die elektrische Belastbarkeit, den Installationszustand und die Qualität von Langarm-Mikroschaltern kennt, kann er sich für einen Schalter entscheiden, der während der gesamten Lebensdauer der Anwendung zuverlässigen Betrieb mit minimalen Problemen und Ausfallzeiten bietet.
