Mini-Endschalter für New Energy Vehicle

Mini-Endschalter für New Energy Vehicle als repräsentatives Produkt von Tongda WEIPENG, das die Integration von Kernstandardisierung und -anpassung verkörpert. Als Hersteller und Großhändler ist das zentrale Designprinzip des in unserer eigenen Fabrik hergestellten langlebigen Smart-Appliance-Reset-Schalters „Stabilität, Zuverlässigkeit und Szenariokompatibilität“. Nennleistung: 5A 250VAC Temperaturbereich: -40 °C bis +125 °C IP-Code: IP40 Abmessung: 19,8 x 10,6 x 6,4 mm Zulassung: UL, ENEC, CSA, CE, VDE

Modell:HK-04G-LZ-027

Anfrage absenden

Produktbeschreibung

WEIPENG® ist führendMini-Endschalter für Hersteller, Zulieferer und Exporteure von New Energy Vehicles.

MikroschalterEinführung

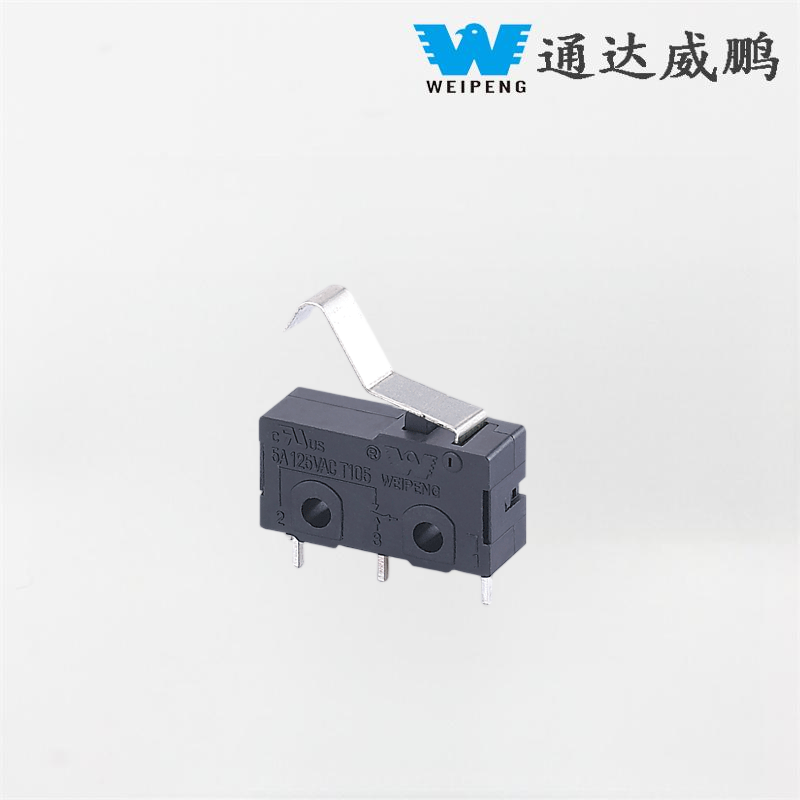

Der HK-04G-L verfügt über eine integrierte gebogene Hebelstruktur und verfügt über einen moderaten Druckweg und eine sanfte Rückmeldung des Auslösers. Im Gegensatz zu überempfindlichen Schaltern, die fälschlicherweise durch leichte Vibrationen ausgelöst werden, sorgt dieses Modell für eine stabile Betätigung mit klarer Ein-/Ausschaltreaktion. Sein miniaturisiertes Gesamtgehäuse ist für den eingebetteten Einbau in schmale Gerätegehäuse konzipiert und lässt genügend Innenraum für andere Schaltungsteile und Verdrahtungsanordnungen.

Für Komponentenkäufer liegt der größte Vorteil des HK-04G-L in seiner ausgewogenen Leistung. Es vermeidet ein überentwickeltes, kostenintensives Design und gewährleistet gleichzeitig eine zuverlässige tägliche Kontrollfunktion. Durch die einfache Installation, die einfache Anpassung der Schaltkreise und die hohe Anpassungsfähigkeit wird er zu einem idealen universellen Mikroschalter für vielfältige Projekte mit elektronischen Geräten mit geringem Stromverbrauch.

MikroschalterAnwendung

Mikroschalter sind weit verbreitet und zuverlässig und werden hauptsächlich in folgenden Bereichen eingesetzt:

- Haushaltsgeräte: Kühlschrankbeleuchtung, Türschlösser für Mikrowellenherde, Deckelschalter für Waschmaschinen und Timer für Toaster.

- Industrieausrüstung: Hochleistungsmodelle, geeignet für Förderbänder, Maschinen und Schalttafeln (staubdicht und feuchtigkeitsbeständig).

- Automobilbereich: Scheibenwischer, Türöffnungsanzeiger – beständig gegen Vibrationen und extreme Temperaturen.

- Elektronische Geräte: Miniaturschalter für Fernbedienungen und Gamecontroller (reaktionsschnell und langlebig).

Mikroschalter Spezifikation

Technische Eigenschaften des Schalters:
ARTIKEL	Technischer Parameter		Wert
1	Elektrische Bewertung		5(2)A 125V/250VAC 10(3)125V/250VAC
2	Kontaktwiderstand		≤50mΩ Anfangswert
3	Isolationswiderstand		≥100 MΩ (500 VDC)
4	Dielektrikum Stromspannung	Zwischen nicht verbundene Terminals	500V/0,5mA/60S
		Zwischen Terminals und der Metallrahmen	1500V/0,5mA/60S
5	Elektrisches Leben		≥10000 Zyklen
6	Mechanisches Leben		≥100000 Zyklen
7	Betriebstemperatur		-25~125℃
8	Betriebsfrequenz		Elektrisch: 15 Zyklen Mechanisch: 60 Zyklen
9	Vibrationsfest		Vibrationsfrequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drei Richtungen: 1H
10	Lötfähigkeit: Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein		Löttemperatur: 235 ± 5 ℃ Eintauchzeit: 2~3S
11	Löthitzebeständigkeit		Tauchlöten: 260 ± 5 ℃ 5 ± 1 S Manuelles Löten: 300 ± 5 ℃ 2 ~ 3 S
12	Sicherheitszulassungen		UL, CSA, VDE, ENEC, CE
13	Testbedingungen		Umgebungstemperatur: 20 ± 5 ℃ Relative Luftfeuchtigkeit: 65 ± 5 % RH Luftdruck: 86~106 kPa
