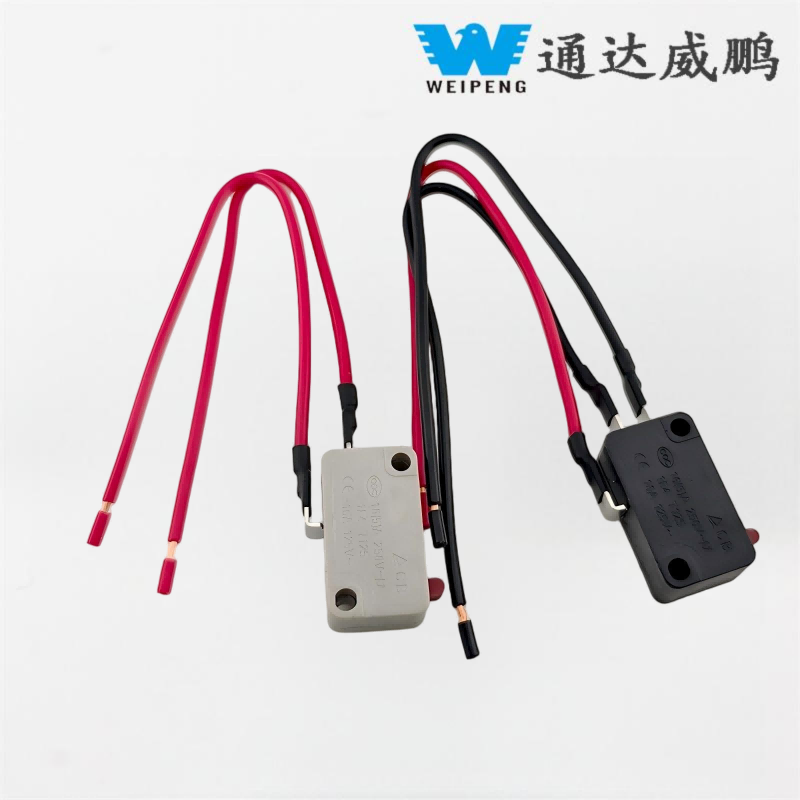

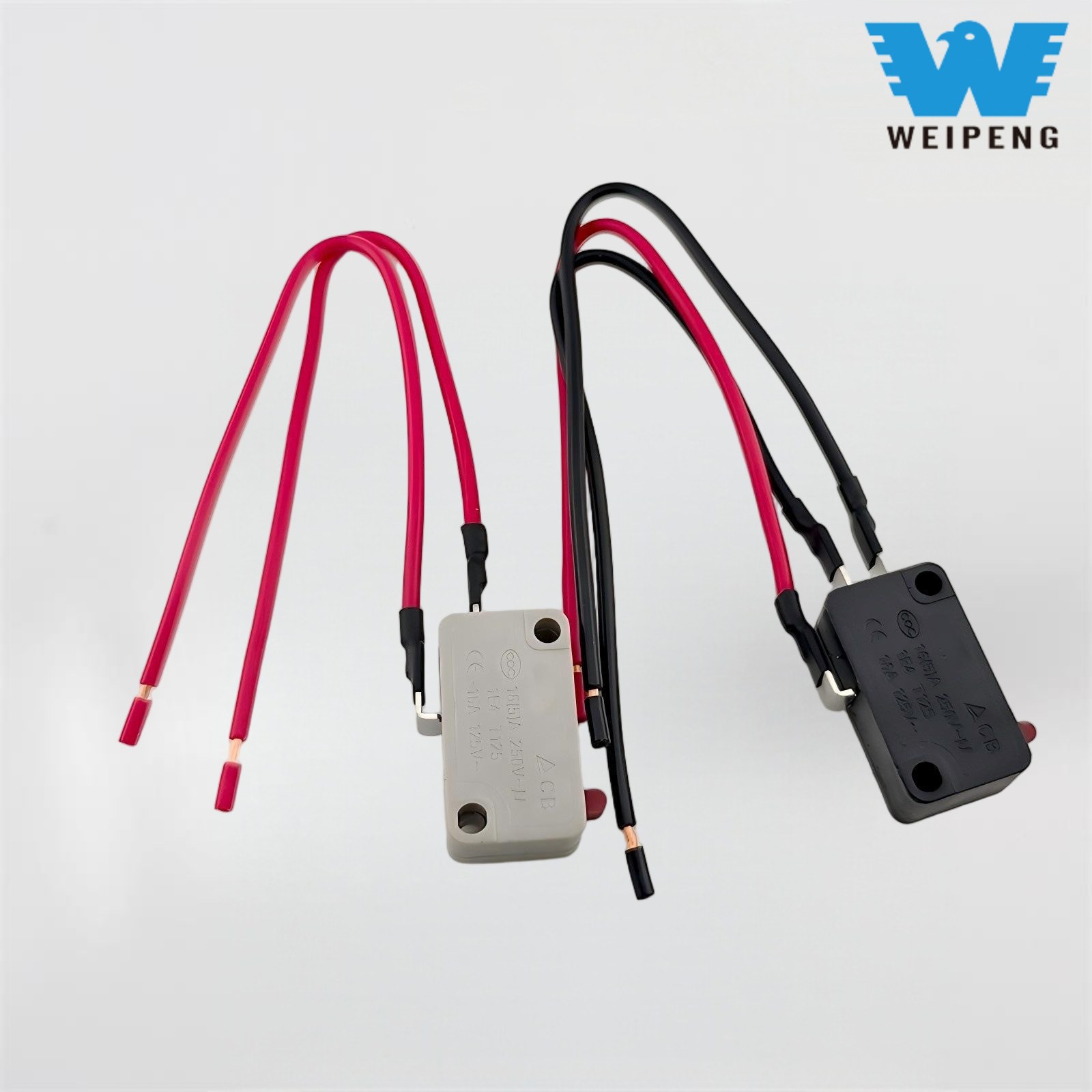

Mikroschalter mit Kabel für Autowaschmaschine

Als Benchmark-Modell der Mikroschalterserie des Kabelkraftwerks Yueqing Tongda zeichnet sich der HK-14 durch „hohe Empfindlichkeit, extrem lange Lebensdauer und Anpassungsfähigkeit an mehrere Szenarien“ als Hauptvorteile aus. Durch die Integration der 35-jährigen Erfahrung des Unternehmens in der Schalterherstellung hat es sich dank seines minimalen Kontaktabstands und seines Schnellschaltmechanismus zu einer wichtigen Steuerungskomponente in Haushaltsgeräten, Automobilelektronik, Industrieautomation und anderen Bereichen entwickelt. Seine Leistung und Zuverlässigkeit wurden von mehreren maßgeblichen Organisationen weltweit zertifiziert und sichern so seine Mainstream-Position im Nischenmarkt.

Modell:HK-14-10A-311

Anfrage absenden

Produktbeschreibung

WEIPENG® ist ein führender Hersteller, Zulieferer und Exporteur von hochtemperaturbeständigen Mikroschaltern mit Anschlussdrähten.

Einführung in den Mikroschalter

Der bedrahtete Hochtemperatur-Mikroschalter von Yueqing Tongda ist eine Präzisionssteuerkomponente, die speziell für raue Hochtemperaturumgebungen entwickelt wurde. Aufbauend auf den Vorteilen der Kurzhebel-Schnellschaltstruktur der HK-14-Serie verfügt es über ein verbessertes Leitungsverbindungsdesign und eine Vollkomponenten-Hochtemperaturbeständigkeit, die einen stabilen Betrieb in extremen Temperaturbereichen von -40℃ bis 150℃ ermöglicht. Mit seinen Kernmerkmalen „Zuverlässigkeit bei hohen Temperaturen, starke Anpassungsfähigkeit der Leitungen und hochpräziser Betrieb“ hat sich das Produkt zu einer wichtigen Steuerungslösung für industrielle Heizgeräte, Motorräume von Kraftfahrzeugen, Hochtemperatur-Haushaltsgeräte und andere Szenarien entwickelt und bietet grundlegende Sicherheit für den sicheren Betrieb von Geräten in heißen Umgebungen.

Das 1985 gegründete Unternehmen Yueqing Tongda verfügt über mehr als 30 Jahre Erfahrung in der Entwicklung industrieller Steuerschalter und stattet diese Produktserie mit einem 100.000-Ebenen-Reinraum und einem Hochtemperatur-Alterungstestlabor aus. Jede Produktcharge muss einen Dauerbetriebstest bei 150 °C für 72 Stunden und 5.000 Betriebszyklustests bestehen, bevor sie das Werk verlässt. Als Partnerlieferant von Marken wie LG und Whirlpool kann das Unternehmen maßgeschneiderte Dienstleistungen wie Leitungslänge, Anschlusstyp und Armstruktur anbieten und bietet eine zweijährige Garantie sowie technischen Support vor Ort, um perfekte Kompatibilität mit den Hochtemperaturgeräten der Kunden sicherzustellen.

Mikroschalterparameter (Spezifikation)

Technische Eigenschaften des Schalters:
ARTIKEL	Technischer Parameter		Wert
1	Elektrische Bewertung		5（2)A/10A/16(3)A/21（8）A 250VAC
2	Kontaktwiderstand		≤30mΩ Anfangswert
3	Isolationswiderstand		≥100 MΩ (500 VDC)
4	Dielektrikum Stromspannung	Zwischen nicht verbundene Terminals	1000V/0,5mA/60S
		Zwischen Terminals und der Metallrahmen	3000V/0,5mA/60S
5	Elektrisches Leben		≥50000 Zyklen
6	Mechanisches Leben		≥1000000 Zyklen
7	Betriebstemperatur		-25~125℃
8	Betriebsfrequenz		elektrisch: 15 Zyklen Mechanisch: 60 Zyklen
9	Vibrationsfest		Vibrationsfrequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drei Richtungen: 1H
10	Lötfähigkeit: Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein		Löttemperatur: 235 ± 5 °C Eintauchzeit: 2~3S
11	Löthitzebeständigkeit		Tauchlöten: 260 ± 5 ℃ 5 ± 1 S Manuelles Löten: 300 ± 5 ℃ 2 ~ 3 S
12	Sicherheitszulassungen		UL, CSA, VDE, ENEC, TÜV, CE, KC, CQC
13	Testbedingungen		Umgebungstemperatur: 20 ± 5 ℃ Relative Luftfeuchtigkeit: 65 ± 5 % RH Luftdruck: 86 ~ 106 kPa

Funktion und Anwendung des Mikroschalters

1.Sate, zuverlässiger Basisschalter
2. Schönes Aussehen, enge Kontiguration. Charakteristisch: geringe Kontaktfreiheit, schnelle Aktion, hohe Empfindlichkeit und kleiner 3. Betriebsweg.
4. Langes Licht, hohe Zuverlässigkeit
5.Eine Vielzahl von Kontaktklemmen
6. Eine Vielzahl von Temperaturgraden
7.Eine Vielzahl von Hebeln
8. Nehmen Sie themoplastischen oder themoplastischen Kunststoff an
9. Weit verbreitet in Heimgeräten, elektronischen Geräten, automatischer Maschinenkommunikation, Elektrofahrzeugen, Elektrogeräten und 10. Instrumenten, elektrischen Bewegungswerkzeugen usw.

Details zum Mikroschalter
