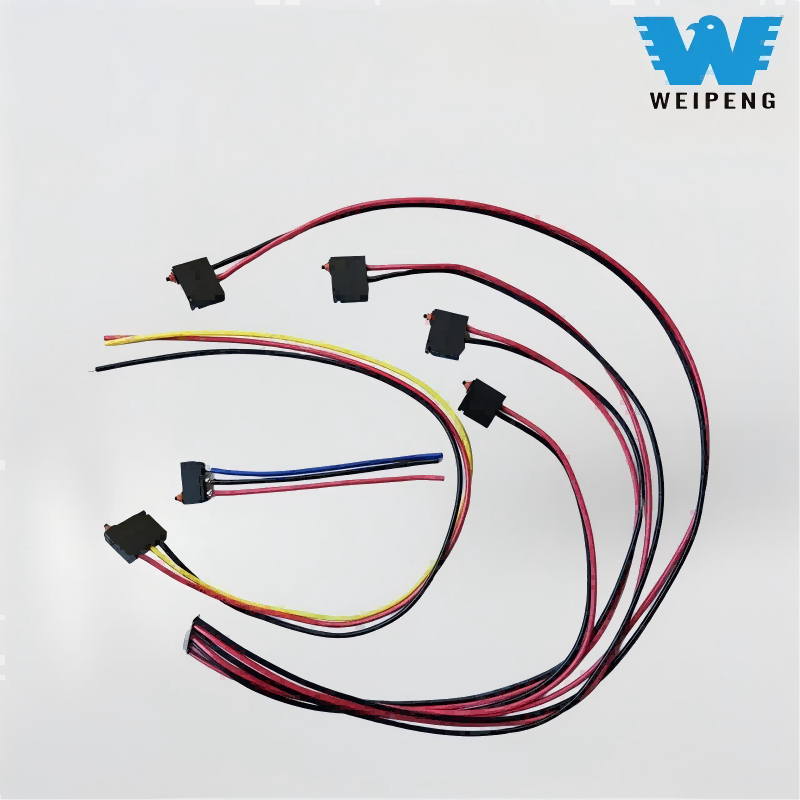

Mikro-Druckschalter mit langem Griff

Als Kernprodukt, das von der Yueqing Tongda Cable Factory für spezielle Umgebungen wie Feuchtigkeit, Staub und Außenbedingungen entwickelt wurde, zeichnen sich die wasserdichten Schalter der FSK-18-Serie durch „hohe Schutzart IP67 und stabile elektrische Leistung“ als Hauptvorteile aus. Sie basieren auf 35 Jahren Erfahrung in der Herstellung von Schaltern und verfügen über verschiedene Auslösemodi, einschließlich Wipp- und Tastentypen. Sie werden häufig in Außenbeleuchtung, Küchengeräten, Automobilelektronik, industriellen Reinigungsgeräten und anderen Szenarien eingesetzt, was sie zu einer zuverlässigen Wahl für die Schaltkreissteuerung in rauen Umgebungen macht.

Modell:FSK-18-004

Anfrage absenden

Produktbeschreibung

WEIPENG®ist eine Spuring Mikro-Druckschalter mit langem GriffbittetRS und Exporteur.

Wasserdichter Mikroschalter Einführungn

Die FSK-18-Serie verfügt über eine doppelte Schutzstruktur aus „integriertem abgedichtetem Gehäuse + Nitrilkautschuk-Dichtungsring“: Das Gehäuse besteht aus hochfestem PA66-Material, präzisionsgeformt und ohne Nähte an den Verbindungsstellen; Der Dichtungsring ist in die Gehäusenut eingebettet, wobei der Kompressionsgrad zwischen 0,3 und 0,5 mm kontrolliert wird, wodurch eine vollständige Staubisolierung (IP6X) und keine Leckage nach 30 Minuten Eintauchen in 1 Meter Wassertiefe (IPX7) erreicht wird. Testdaten zeigen, dass in Szenarien wie Küchenölspray, starkem Regenwaschen im Freien und Eintauchen in industrielle Reinigungslösung die Feuchtigkeitsrate der internen Komponenten 0 beträgt, wodurch die Probleme des „wasserbedingten Kurzschlusses und staubbedingten Blockierens“ herkömmlicher Schalter vollständig gelöst werden.

Die Kontakte bestehen zu 99,9 % aus einer hochreinen Silber-Palladium-Legierung, deren Oberflächenhärte durch Vakuumbeschichtungstechnologie erhöht wird. Der anfängliche Kontaktwiderstand beträgt ≤5 mΩ und kann eine reguläre Last von 10 A (250 V AC) und eine Spitzenlast von 20 A (250 V AC) stabil tragen, geeignet für Geräte mittlerer und hoher Leistung wie Geschirrspüler und Hochdruckreiniger. Die Betätigungsstruktur ist für verschiedene Typen optimiert:

Wippentyp: Verwendet ein Dual-Feder-Balance-Design mit einem Betätigungshub von 1,2–1,5 mm und einer Betätigungskraft von 5–8 N und bietet eine klare Rückmeldung ohne Blockierung;

Druckknopftyp: Die eingebaute Rückholfeder zeigt nach 100.000 Ermüdungstests keine Dämpfung, mit einem schnellen Rückprall innerhalb von 0,1 Sekunden nach dem Drücken, geeignet für Not-Start-Stopp-Szenarien;

Dip-Schalter-Typ: Die Kippschalterplatte besteht aus verschleißfestem POM-Material, mit einer Kippkraft von 3–5 N und präziser Positionierung, wodurch falsches Ein- und Ausschalten des Stromkreises durch versehentliches Berühren vermieden wird.

Wasserdichter MikroschalterBesonderheitUndApplication

1. Heim- und Gewerbeszenarien:

Gewährleistung der täglichen SicherheitKüchengeräte: Geeignet für Geschirrspüler, eingebaute Dampföfen und Untertisch-Wasserreiniger. Der IP67-Schutz widersteht Waschwasserspritzern und Ölverschmutzungen. Nach der Ausstattung durch ein führendes Haushaltsgeräteunternehmen sank die Reparaturrate wasserbedingter Produktausfälle von 12 % auf 0,3 %;

Außenbeleuchtung: Wird zur Leistungssteuerung von Gartenleuchten, Rasenleuchten und Ladesäulen verwendet. Bei extremer Kälte von -30 °C und hohen Temperaturen von 60 °C beträgt die Ein-Aus-Reaktionsrate 100 % und die Lebensdauer ist dreimal länger als bei herkömmlichen Schaltern.

2. Industrie- und Automobilszenarien:

Erfüllt strenge Anforderungen. Industriereinigung: Geeignet für Hochdruckreiniger und Sprühdesinfektionsgeräte. Das chemikalienbeständige Gehäuse widersteht der Erosion alkalischer Reinigungslösungen. Ein Lebensmittelverarbeitungsbetrieb nutzte ihn 18 Monate lang ohne Korrosion oder Funktionseinbußen des Schalters;

Automobilelektronik: Das kundenspezifische Modell wird für Autokühlschränke und Fahrzeugaußenbeleuchtungen verwendet. Es hat den Vibrationstest von 10–55 Hz (Amplitude 1,5 mm) bestanden und nach 100.000 Kilometern Fahrt weist die Betätigungsgenauigkeit keine Abweichung auf und entspricht der Norm ISO 16750 für Automobilelektronik.

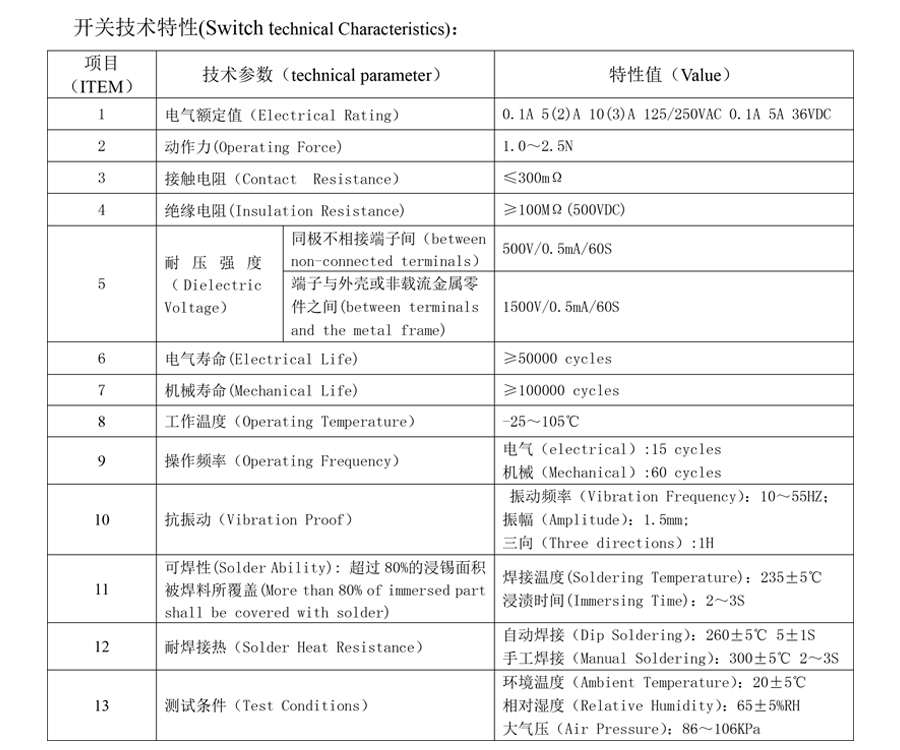

Technische Eigenschaften des Schalters:
ARTIKEL	Technischer Parameter		Wert
1	Elektrische Bewertung		0,1A 5(2)A 10(3)A 125/250VAC 0,1A 5A 36VDC
2	Betriebskraft		1,0–2,5 N
3	Kontaktwiderstand		≤300mΩ
4	Isolationswiderstand		≥100 MΩ (500 VDC)
5	Dielektrikum Stromspannung	Zwischen nicht verbundene Terminals	500V/0,5mA/60S
		Zwischen Terminals und der Metallrahmen	1500V/0,5mA/60S
6	Elektrisches Leben		≥50000 Zyklen
7	Mechanisches Leben		≥100000 Zyklen
8	Betriebstemperatur		-25~105℃
9	Betriebsfrequenz		Elektrisch: 15 Zyklen Mechanisch: 60 Zyklen
10	Vibrationsfest		Vibrationsfrequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drei Richtungen: 1H
11	Lötfähigkeit: Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein		Löttemperatur: 235 ± 5 °C Eintauchzeit: 2~3S
12	Löthitzebeständigkeit		Tauchlöten: 260 ± 5 ℃ 5 ± 1 S Manuelles Löten: 300 ± 5 ℃ 2 ~ 3 S
13	Testbedingungen		Umgebungstemperatur: 20 ± 5 ℃ Relative Luftfeuchtigkeit: 65 ± 5 % RH Luftdruck: 86 ~ 106 kPa
