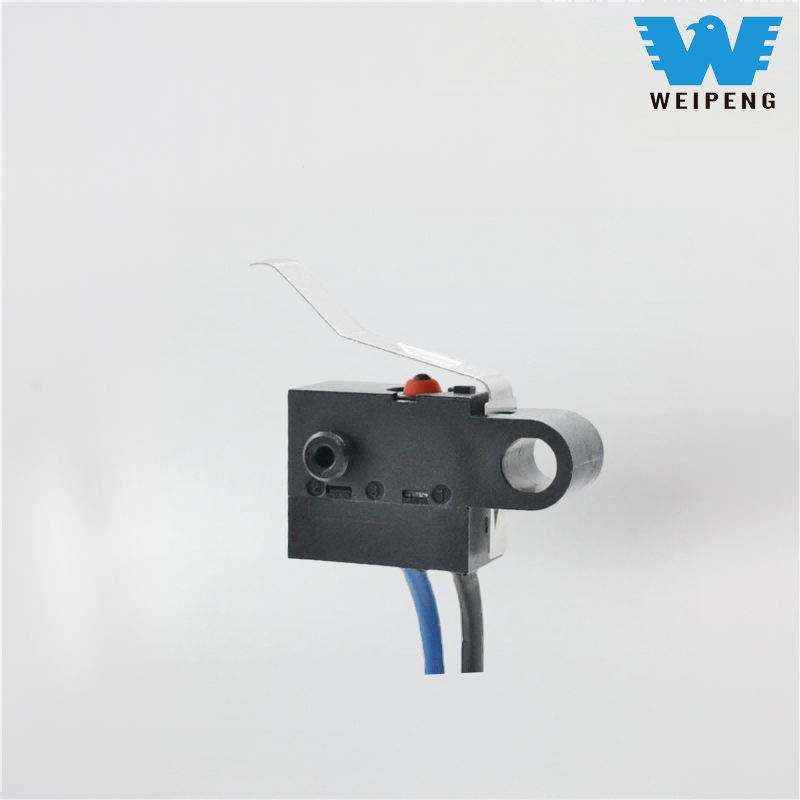

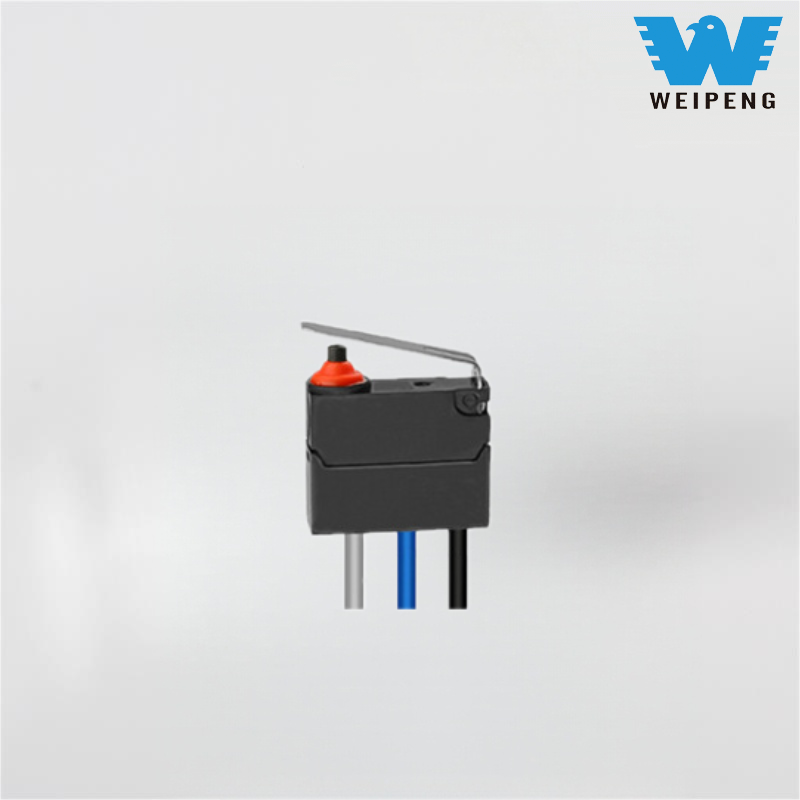

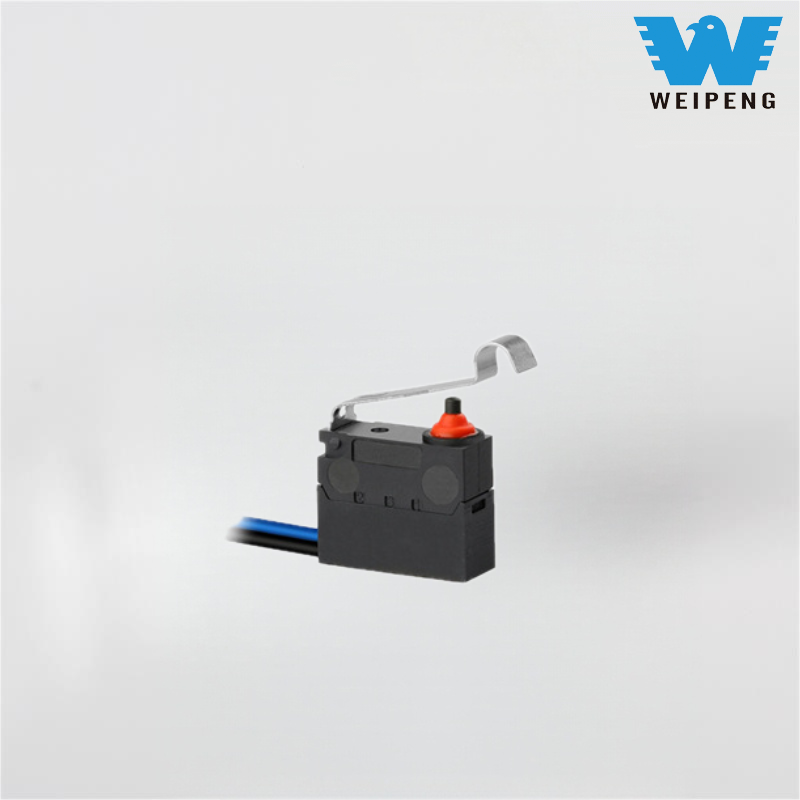

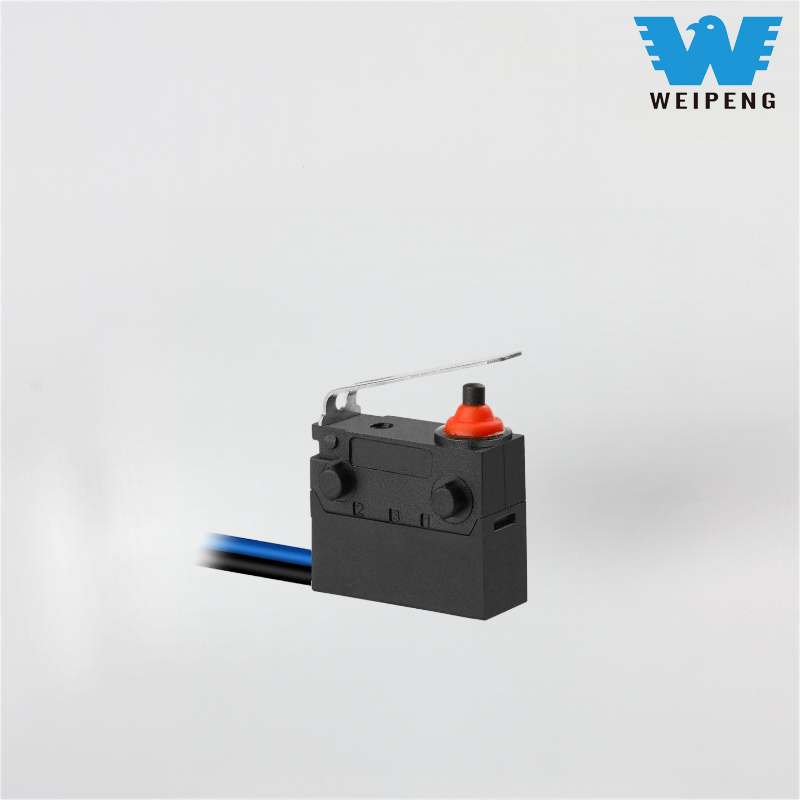

IP67 Wasserdichter Mikroschalter für die Ladeanschlussabdeckung von New Energy Vehicles

Die zentrale Wettbewerbsfähigkeit des FSK-18 liegt in seiner „perfekten Balance aus Miniaturisierung und Wasserdichtigkeit“ unter Verwendung eines patentierten Dichtungsstrukturdesigns: An den Schalenverbindungen sind hochelastische Nitrilkautschuk-Dichtungsringe eingebettet, kombiniert mit einem umfassenden Vergussverfahren zum Füllen interner Lücken, wodurch die Eindringenwege von Wasserdampf und Staub vollständig blockiert werden. Der Schutzgrad erreicht IP67 und hält 30 Minuten Eintauchen in einer Tiefe von 1 Meter stand, was einen stabilen Betrieb in Umgebungen wie Badezimmern, Regen im Freien und feuchten Industriewerkstätten gewährleistet.

Die Schale besteht aus flammhemmendem PA66-verstärktem Nylon, das mit einer Hochtemperaturmodifikation behandelt wurde und sowohl Flammwidrigkeit (UL94 V-0) als auch Anti-Aging-Leistung bietet. Der Betriebstemperaturbereich reicht von -25℃ bis 85℃ und ist in der Lage, zyklischen Stößen bei hohen und niedrigen Temperaturen standzuhalten und Materialrisse oder Leistungseinbußen in extremen Umgebungen zu verhindern. Das Kontaktsystem besteht aus hochverschleißfestem Silberlegierungsmaterial, das durch einen Vakuumbeschichtungsprozess optimiert wurde. Der anfängliche Kontaktwiderstand beträgt ≤50 mΩ, der Isolationswiderstand beträgt ≥100 MΩ (500 VDC) und die Klemmenspannungsfestigkeit erreicht 1500 V AC, wodurch Leckagen und Kontaktoxidation in feuchten Umgebungen wirksam verhindert werden.

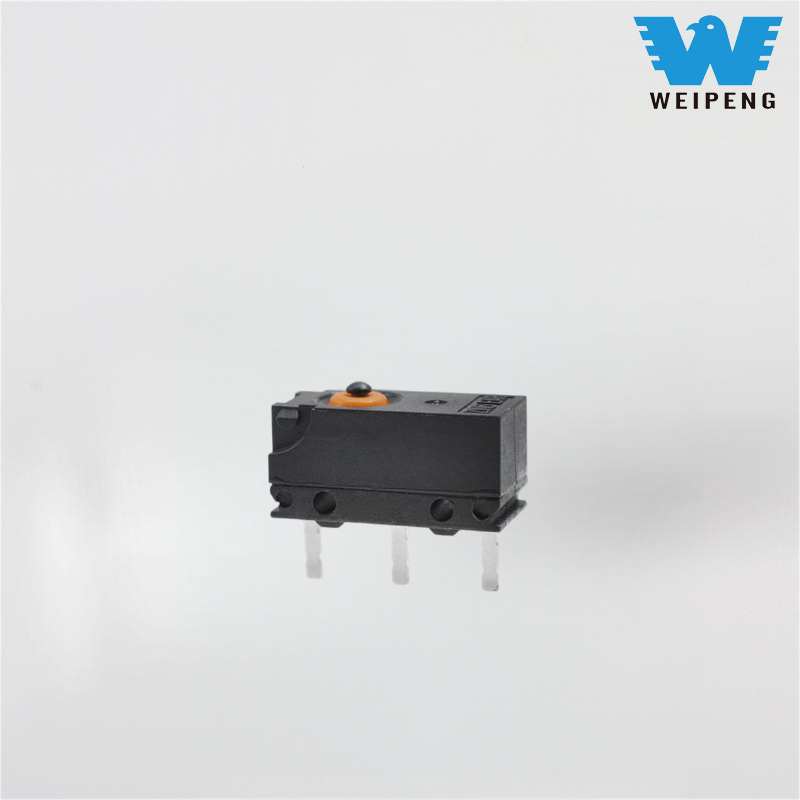

Nennparameter bieten mehrere Konfigurationen: AC-Szenarien unterstützen 0,5 A/250 V AC und 5 A/125 V AC, während DC-Szenarien Stufen wie 0,1 A/48 V DC und 3 A/12 V DC abdecken, was den direkten Antrieb kleiner Relais und Miniaturmotoren ohne zusätzliche Zwischenkomponenten ermöglicht und das Schaltungsdesign vereinfacht. Die Anschlusstypen unterstützen eine flexible Anpassung, einschließlich 1,3×0,5-mm-Leiterplattenanschlüssen, 3,2×0,5-mm-Lötanschlüssen und Leitungsanschlüssen, die für die Leiterplattenmontage und die Verkabelung vor Ort geeignet sind. Darüber hinaus unterstützt es grundlegende 2-Pin- und 3-Pin-Konfigurationen und erfüllt funktionale Anforderungen wie Schließer (NO), Öffner (NC) und einpoliger Umschalter (SPDT).
