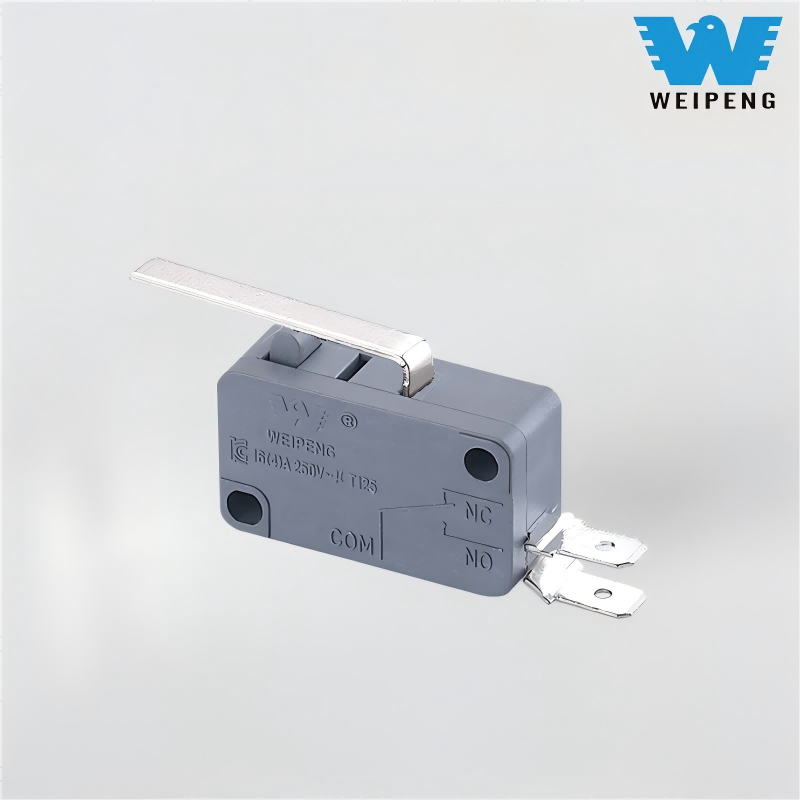

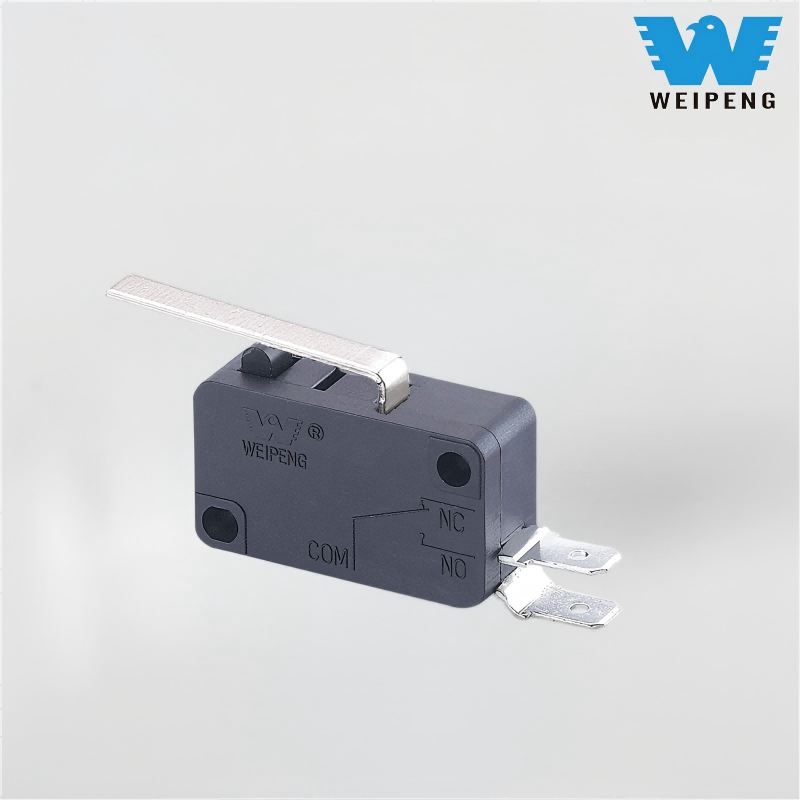

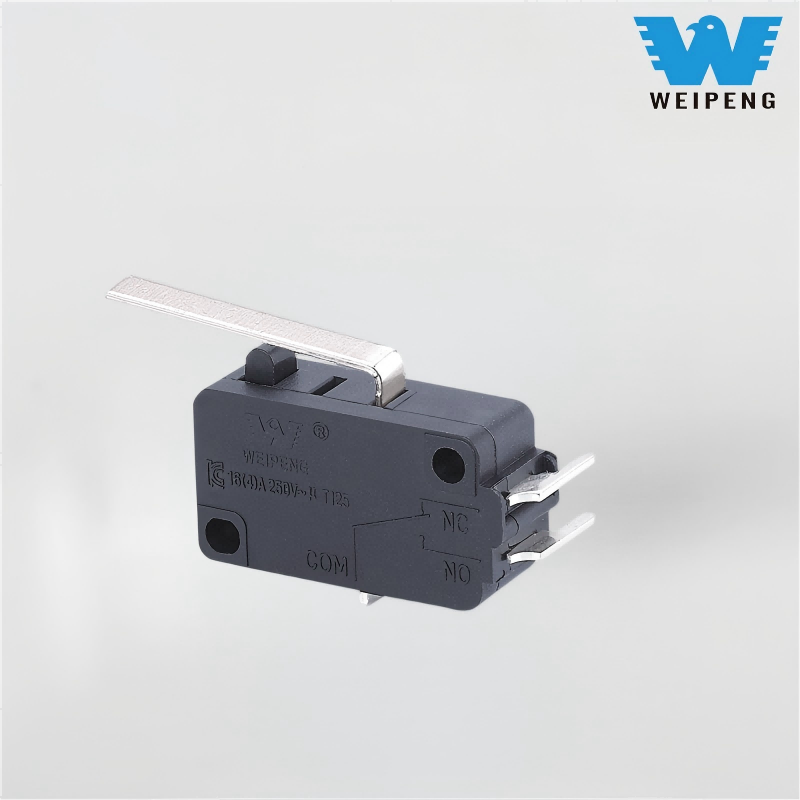

HK-14 Seitlicher zweibeiniger Mikroschalter mit geradem Hebel

Als Benchmark-Modell der Mikroschalterserie der Yueqing Tongda Wire Electric Factory zeichnet sich der seitliche zweibeinige Mikroschalter HK-14 mit geradem Hebel durch „hohe Empfindlichkeit, extrem lange Lebensdauer und Anpassungsfähigkeit an mehrere Szenarien“ als Hauptvorteile aus. Durch die Integration der 35-jährigen Erfahrung des Unternehmens in der Schalterherstellung hat es sich dank seines minimalen Kontaktabstands und seines Schnellschaltmechanismus zu einer wichtigen Steuerungskomponente in Haushaltsgeräten, Automobilelektronik, Industrieautomation und anderen Bereichen entwickelt. Seine Leistung und Zuverlässigkeit wurden von mehreren maßgeblichen Organisationen weltweit zertifiziert und sichern so seine Mainstream-Position im Nischenmarkt.

Modell:HK-14-1X-16A-903

Anfrage absenden

Produktbeschreibung

WEIPENG® ist führendHK-14 Seitlicher zweibeiniger Mikroschalter mit geradem Hebel Hersteller, Zulieferer und Exporteur.

Einführung in den Mikroschalter

Die Produktserie verfügt über eine integrierte Verpackungsstruktur mit hochelastischen Silikondichtringen, die an den Schalennähten eingebettet sind, kombiniert mit einem Schnappverschlussverfahren, um rauen Umgebungsbedingungen wie Staub, Öl und leichten Spritzern wirksam zu widerstehen. Der eingebaute Überstromschutzmechanismus ermöglicht ein schnelles Trennen der Kontakte, wenn der Strom das 1,5-fache des Nennwerts überschreitet, und verhindert so, dass eine Überlastung des Stromkreises das Gerät beschädigt. Die Anschlusstypen sind in vier Spezifikationen erhältlich: gelötet, mit Lascheneinsatz (2,8-mm-/4,8-mm-Optionen), mit Schraubverschluss und mit Schnellanschluss. Sie eignen sich für verschiedene Installationsmethoden wie PCB-Löten und Kabelbaumverbindungen, mit einer Anschlusseinsteckdauer von ≥50 Mal und hoher Verbindungsstabilität. Das Produkt hat den Salzsprühnebeltest (48 Stunden) und den Alterungstest bei feuchter Hitze (96 Stunden) bestanden und kann in besonderen Umgebungen wie Küstengebieten und hohen Temperatur-/Feuchtigkeitsbedingungen stabil bleiben.

Typische beliebte Modelle und Anwendungsszenarien:

HK-14-1X-16A-P-200: Normalerweise offen, 16 A 250 VAC, Metallrollen-Betätigungsstange – geeignet für die Endlagensteuerung in industriellen Automatisierungsproduktionslinien, das Rollendesign reduziert den mechanischen Verschleiß

HK-14-1-16AP-715: Normalerweise geschlossen, 16 A 250 VAC, Betätigungsstange mit kurzer Scharnierrolle – geeignet für die präzise Auslösung in medizinischen Testgeräten. Das normalerweise geschlossene Design gewährleistet die Gerätesicherheit im ausgeschalteten Zustand

HK-14-16AP-605: Wechslertyp, 16 A 250 VAC, breites Temperaturdesign – geeignet für Temperaturüberwachungsschalter in Batteriepaketen neuer Energiefahrzeuge, -40 °C bis 125 °C weiter Temperaturbereich, passend für extreme Bordumgebungen

HK-14-1X-5A-320: Normalerweise offen, 5 A 250 VAC, Betätigungsstange mit Knopf – geeignet für Türschalter für Mikrowellenherde, reaktionsschnelles Drücken, hoher Sicherheitsschutz

Anwendungsszenarien

Haushaltsgeräte: Steuerung der Mikrowellentür, Steuerung des Waschmaschinenprogramms, Einstellung der Lüftergeschwindigkeit der Klimaanlage, Gewährleistung eines sicheren Betriebs der Geräte

Industrielle Automatisierung: Positionierung der Produktionslinie, Robotergrenzsteuerung, Start-Stopp-Steuerung des Förderers, Verbesserung der Produktionseffizienz um 35 %

Automobilelektronik: Anheben von Autofenstern, Sitzverstellung, Kofferraumerkennung, geeignet für raue Umgebungen im Fahrzeug

Medizinische Geräte: Steuerung chirurgischer Geräte, Signalauslösung von Erkennungsinstrumenten, Einhaltung medizinischer Sicherheitsstandards

Militärindustrie: Steuerung von Waffenausrüstung, Umschalten von Kommunikationsgeräten, Anpassung an extreme Arbeitsbedingungen und hohe Zuverlässigkeitsanforderungen

Mikroschalterparameter (Spezifikation)

Technische Eigenschaften des Schalters:
ARTIKEL	Technischer Parameter		Wert
1	Elektrische Bewertung		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Kontaktwiderstand		≤30mΩ Anfangswert
3	Isolationswiderstand		≥100 MΩ (500 VDC)
4	Dielektrikum Stromspannung	Zwischen nicht verbundene Terminals	1000V/0,5mA/60S
		Zwischen Terminals und der Metallrahmen	3000V/0,5mA/60S
5	Elektrisches Leben		≥50000 Zyklen
6	Mechanisches Leben		≥1000000 Zyklen
7	Betriebstemperatur		-25~125℃
8	Betriebsfrequenz		elektrisch: 15 Zyklen Mechanisch: 60 Zyklen
9	Vibrationsfest		Vibrationsfrequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drei Richtungen: 1H
10	Lötfähigkeit: Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein		Löttemperatur: 235 ± 5 °C Eintauchzeit: 2~3S
11	Löthitzebeständigkeit		Tauchlöten: 260 ± 5 ℃ 5 ± 1 S Manuelles Löten: 300 ± 5 ℃ 2 ~ 3 S
12	Sicherheitszulassungen		UL, CSA, VDE, ENEC, TÜV, CE, KC, CQC
13	Testbedingungen		Umgebungstemperatur: 20 ± 5 ℃ Relative Luftfeuchtigkeit: 65 ± 5 % RH Luftdruck: 86 ~ 106 kPa

Funktion und Anwendung des Mikroschalters

1.Sate, zuverlässiger Basisschalter
2. Schönes Aussehen, enge Kontiguration. Charakteristisch: geringe Kontaktfreiheit, schnelle Aktion, hohe Empfindlichkeit und kleiner 3. Betriebsweg.
4. Langes Licht, hohe Zuverlässigkeit
5.Eine Vielzahl von Kontaktklemmen
6. Eine Vielzahl von Temperaturgraden
7.Eine Vielzahl von Hebeln
8. Nehmen Sie themoplastischen oder themoplastischen Kunststoff an
9. Weit verbreitet in Heimgeräten, elektronischen Geräten, automatischen Maschinenkommunikationsgeräten, elektronischen Geräten, Geräten und 10. Instrumenten, elektrischen Bewegungswerkzeugen usw.

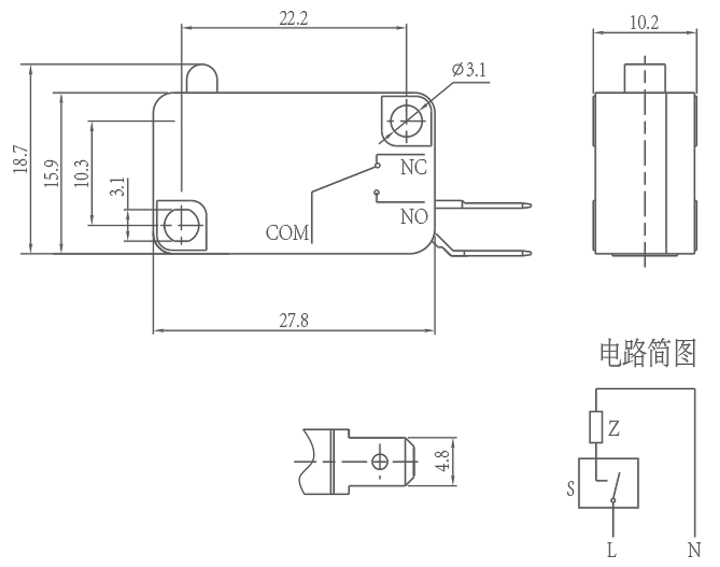

Details zum Mikroschalter
