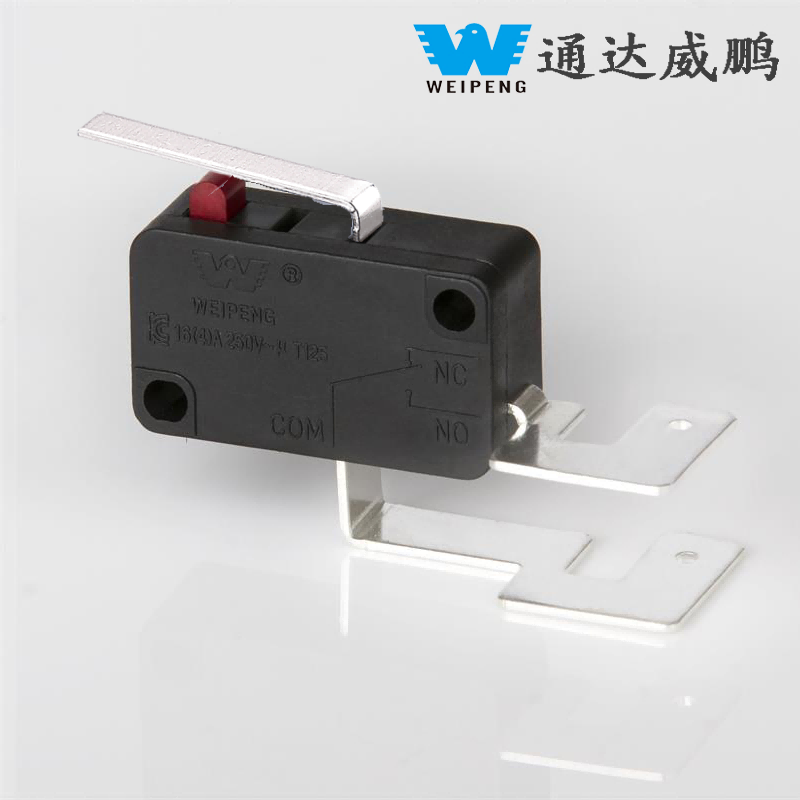

HK-14 Hochleistungs-Mikroschalter mit Griff

Als Benchmark-Modell der Mikroschalterserie der Yueqing Tongda Wire Electric Factory zeichnet sich der Hochleistungs-Mikroschalter HK-14 mit Griff durch „hohe Empfindlichkeit, extrem lange Lebensdauer und Anpassungsfähigkeit an mehrere Szenarien“ als Hauptvorteile aus. Durch die Integration der 35-jährigen Erfahrung des Unternehmens in der Schalterherstellung hat es sich dank seines minimalen Kontaktabstands und seines Schnellschaltmechanismus zu einer wichtigen Steuerungskomponente in Haushaltsgeräten, Automobilelektronik, Industrieautomation und anderen Bereichen entwickelt.

Modell:HK-14-1X-16AP-814

Anfrage absenden

Produktbeschreibung

WEIPENG® ist führendHK-14 Hochleistungs-Mikroschalter mit Griff Hersteller, Zulieferer und Exporteur. Das Unternehmen verfügt über zwei große Produktionsstandorte: seinen Hauptsitz in Yueqing und eine Anlage in Qidong, Jiangsu, mit einer Gesamtfläche von über 40.000 Quadratmetern. Die jährliche Produktionskapazität der HK-14-Serie erreicht 10 Millionen Einheiten und wird damit den Anforderungen großer Mengeneinkäufe gerecht.

Einführung in den Mikroschalter

Yueqing Tongda hat ein umfassendes Qualitätsmanagementsystem eingerichtet, das den gesamten Prozess von „Rohstoffen über Produktion bis hin zu Fertigprodukten“ abdeckt. Die HK-14-Serie durchläuft 16 Kerntests von der Rohstofflagerung bis zum Versand des fertigen Produkts, darunter Kontaktwiderstandstests, Isolationsleistungstests, Spannungswiderstandstests, Zyklentests bei hohen und niedrigen Temperaturen, Haltbarkeitspresstests, Salzsprühtests, Vibrationstests und mehr. Von jeder Produktcharge werden 3 % nach dem Zufallsprinzip für die zerstörende Grenzprüfung ausgewählt, um eine 100 %ige Erfolgsquote im Werk sicherzustellen. Das Unternehmen ist mit 20 vollautomatischen Präzisionsproduktionslinien sowie international fortschrittlichen Prüfgeräten (wie dem Zeiss-Koordinatenmessgerät aus Deutschland und dem elektrischen Leistungstester Fluke aus den USA) ausgestattet, um Produktgenauigkeit und Leistungsstabilität sicherzustellen.

Anwendungsszenarien

Haushaltsgeräte: Steuerung der Mikrowellentür, Steuerung des Waschmaschinenprogramms, Einstellung der Lüftergeschwindigkeit der Klimaanlage, Gewährleistung eines sicheren Betriebs der Geräte

Industrielle Automatisierung: Positionierung der Produktionslinie, Robotergrenzsteuerung, Start-Stopp-Steuerung des Förderers, Verbesserung der Produktionseffizienz um 35 %

Automobilelektronik: Anheben von Autofenstern, Sitzverstellung, Kofferraumerkennung, geeignet für raue Umgebungen im Fahrzeug

Medizinische Geräte: Steuerung chirurgischer Geräte, Signalauslösung von Erkennungsinstrumenten, Einhaltung medizinischer Sicherheitsstandards

Militärindustrie: Steuerung von Waffenausrüstung, Umschalten von Kommunikationsgeräten, Anpassung an extreme Arbeitsbedingungen und hohe Zuverlässigkeitsanforderungen

Mikroschalterparameter (Spezifikation)

Technische Eigenschaften des Schalters:
ARTIKEL	Technischer Parameter		Wert
1	Elektrische Bewertung		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Kontaktwiderstand		≤30mΩ Anfangswert
3	Isolationswiderstand		≥100 MΩ (500 VDC)
4	Dielektrikum Stromspannung	Zwischen nicht verbundene Terminals	1000V/0,5mA/60S
		Zwischen Terminals und der Metallrahmen	3000V/0,5mA/60S
5	Elektrisches Leben		≥50000 Zyklen
6	Mechanisches Leben		≥1000000 Zyklen
7	Betriebstemperatur		-25~125℃
8	Betriebsfrequenz		elektrisch: 15 Zyklen Mechanisch: 60 Zyklen
9	Vibrationsfest		Vibrationsfrequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drei Richtungen: 1H
10	Lötfähigkeit: Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein		Löttemperatur: 235 ± 5 °C Eintauchzeit: 2~3S
11	Löthitzebeständigkeit		Tauchlöten: 260 ± 5 ℃ 5 ± 1 S Manuelles Löten: 300 ± 5 ℃ 2 ~ 3 S
12	Sicherheitszulassungen		UL, CSA, VDE, ENEC, TÜV, CE, KC, CQC
13	Testbedingungen		Umgebungstemperatur: 20 ± 5 ℃ Relative Luftfeuchtigkeit: 65 ± 5 % RH Luftdruck: 86 ~ 106 kPa

Funktion und Anwendung des Mikroschalters

1.Sate, zuverlässiger Basisschalter
2. Schönes Aussehen, enge Kontiguration. Charakteristisch: geringe Kontaktfreiheit, schnelle Aktion, hohe Empfindlichkeit und kleiner 3. Betriebsweg.
4. Langes Licht, hohe Zuverlässigkeit
5.Eine Vielzahl von Kontaktklemmen
6. Verschiedene Temperaturgrade
7.Eine Vielzahl von Hebeln
8. Verwenden Sie themoplastischen oder themoplastischen Kunststoff
9. Weit verbreitet in Heimgeräten, elektronischen Geräten, automatischer Maschinenkommunikation, Elektrofahrzeugen, Elektrogeräten und 10. Instrumenten, elektrischen Bewegungswerkzeugen usw.

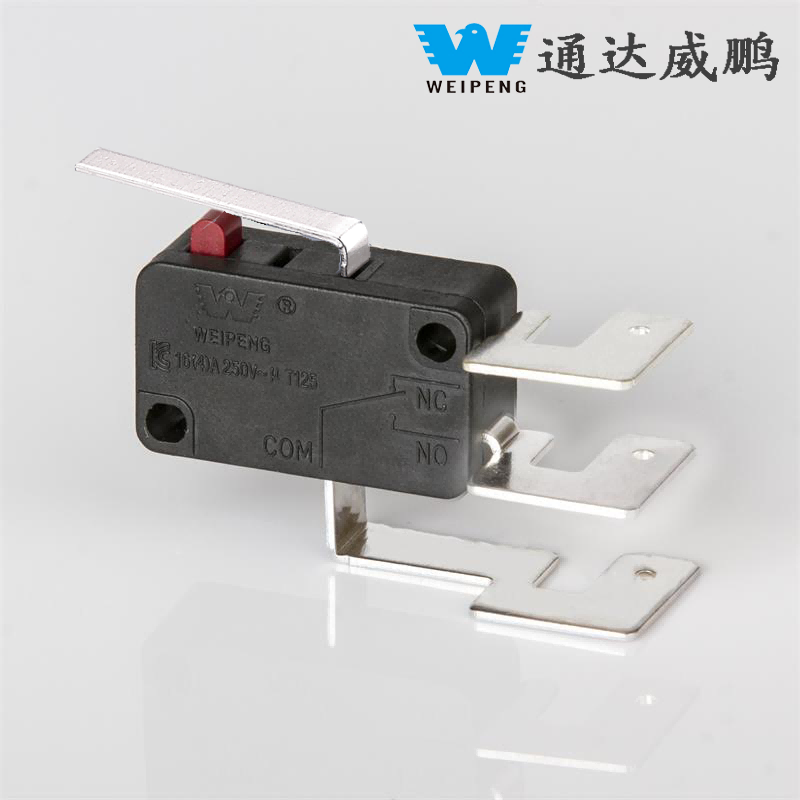

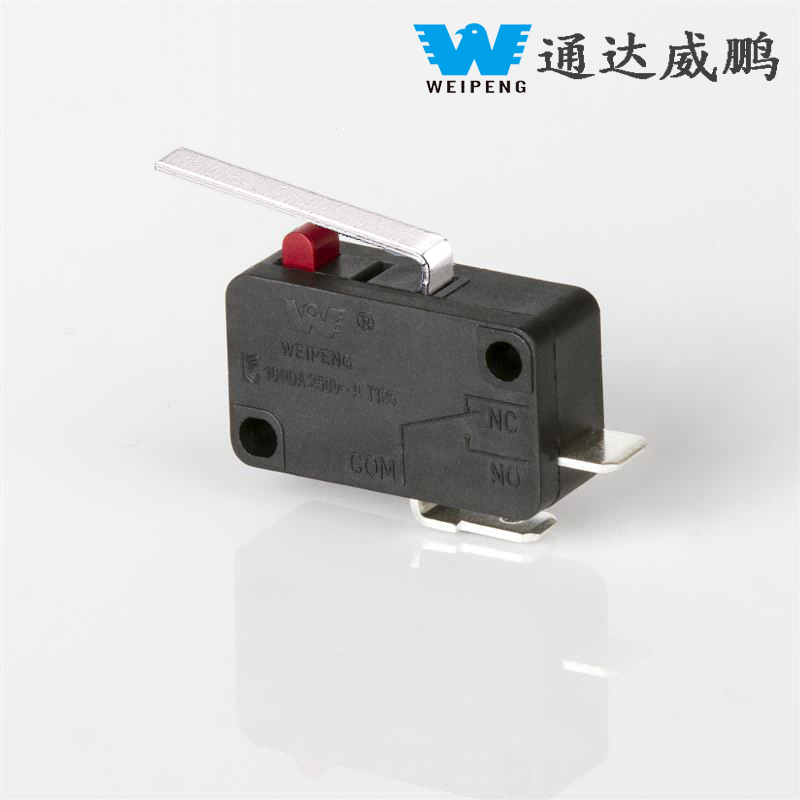

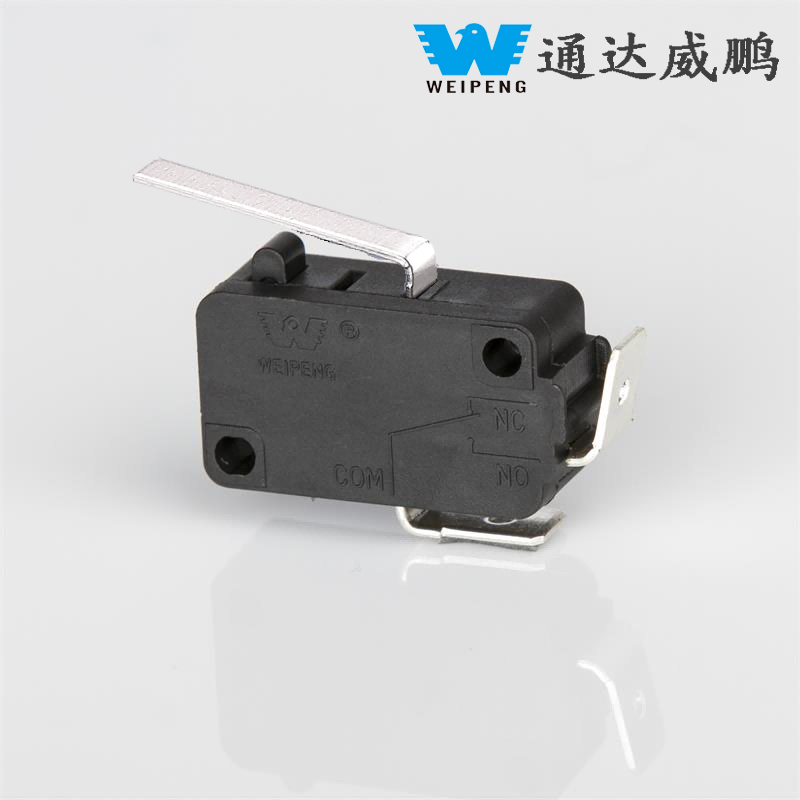

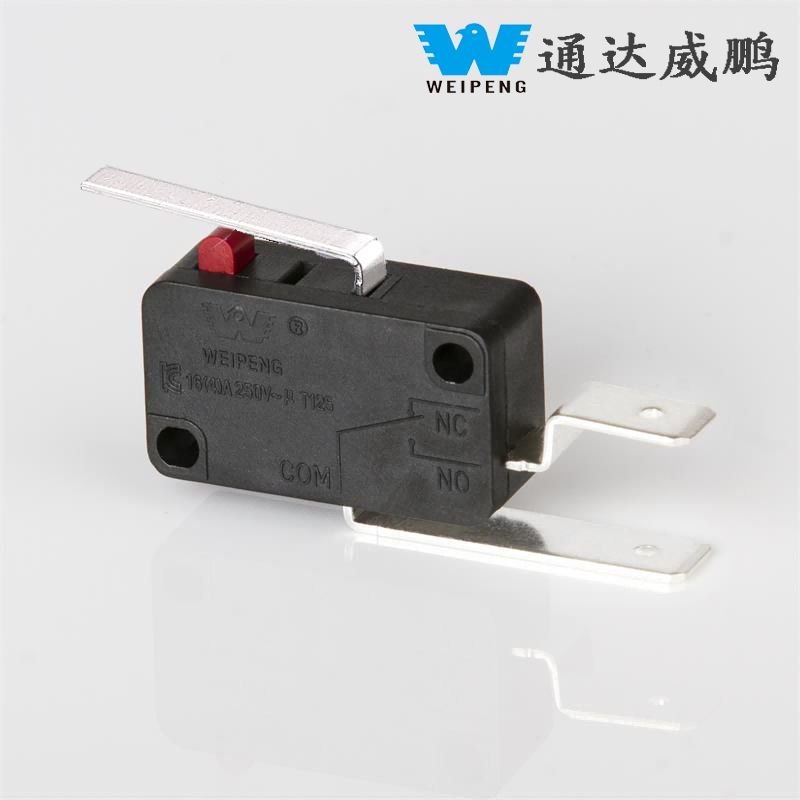

Details zum Mikroschalter
