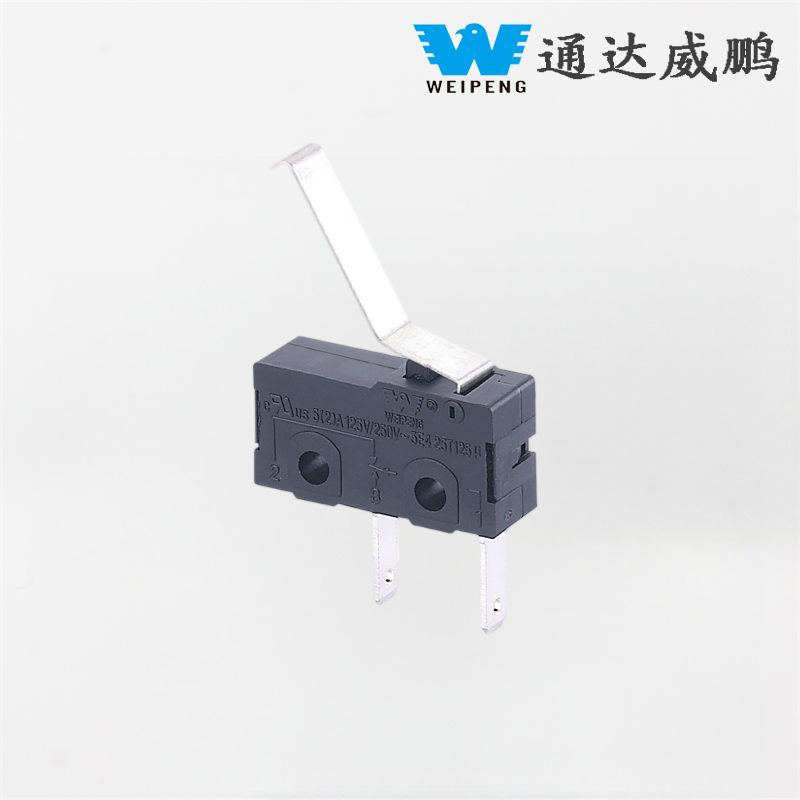

HK-04G-L5a 125 V250V Mikroschalter gebogener Hebel zwei Pins

HK-04G-L5a 125 V250V Mikroschalter mit gebogenem Hebel und zwei Pins als repräsentatives Produkt von Tongda WEIPENG, das die Integration von Kernstandardisierung und -anpassung verkörpert. Als Hersteller und Großhändler ist das zentrale Designprinzip des in unserer eigenen Fabrik hergestellten langlebigen Smart-Appliance-Reset-Schalters „Stabilität, Zuverlässigkeit und Szenariokompatibilität“. Nennleistung: 5A 250VAC Temperaturbereich: -40 °C bis +125 °C IP-Code: IP40 Abmessung: 19,8 x 10,6 x 6,4 mm Zulassung: UL, ENEC, CSA, CE, VDE

Modell:HK-04G-LD-007

Anfrage absenden

Produktbeschreibung

WEIPENG® ist führendHK-04G-L5a 125 V250V Mikroschalter gebogener Hebel zwei Pins Hersteller, Zulieferer und Exporteur.

MikroschalterEinführung

Der HK-04G-L ist ein 2-poliger SPST-Mikroschalter mit Schnappfunktion und gebogenem Hebelarm.Gehört zur klassischen Snap-Action-Struktur; Es basiert auf einem hochpräzisen internen Feder- und Blattmechanismus. Wenn eine äußere Kraft den Hebel bis zum kritischen Punkt drückt, schalten die internen Kontakte sofort, ohne langsame Kontaktfunken. Es kann den COM-Anschluss mit präzisem Betrieb und klarem Rückprall zwischen den Stromkreisen „normal offen“ (NO) und „normal geschlossen“ (NC) umschalten, wodurch Lichtbögen effektiv reduziert und die Gesamtlebensdauer verlängert werden.

Es ist für 5 A bei 250 V Wechselstrom ausgelegt und verfügt über hochwertige AgNi-Legierungskontakte, ein flammhemmendes PBT-Gehäuse und einen weiten Betriebstemperaturbereich von -25 °C bis 125 °C. Mit ultrakurzem Betätigungsweg und schnellem Schnappmechanismus sorgt es für stabile Stromkreisumschaltung, geringe Lichtbogenbildung und lange mechanische Lebensdauer über 1.000.000 Zyklen. Er ist nach UL, VDE, ENEC, CE und CQC zertifiziert und wird häufig in Haushaltsgeräten, Küchengeräten, Elektrowerkzeugen, industriellen Grenzkontroll- und Sicherheitsverriegelungssystemen eingesetzt. Der Mikroschalter HK-04G-L von Tongda sorgt für konstante Leistung, präzise Betätigung und universelle Montagegröße und eignet sich perfekt für die Massenproduktion und den Ersatzteilmarkt.

MikroschalterAnwendung

Mit Merkmalen wie geringer Größe, SPDT-Zweikreisschaltung, hoher Temperaturbeständigkeit und langer Lebensdauer sind die Einsatzmöglichkeiten vielfältig:

Küchenkleingeräte: Sicherheitsschalter für Heißluftfritteusen, Mikrowellen, Backöfen und elektrische Fritteusentüren

Kleine Industrie-/Elektrogeräte: Endschalter für Elektrowerkzeuge, kleine Maschinen, elektrische Stellantriebe und Hebezeuge

Heimelektronik: Verriegelungsschutz für intelligente Türschlösser, kleine Instrumente und Geräteabdeckungen

Automobilzubehör: kleine Bordsteuermechanismen, Sitz-/Schiebedach-Positionserkennungsschalter

Allgemeiner Wartungsaustausch: Universeller Ersatz für verschiedene alte Mikroschalter mit den gleichen Spezifikationen

Mikroschalter Spezifikation

Technische Eigenschaften des Schalters:
ARTIKEL	Technischer Parameter		Wert
1	Elektrische Bewertung		5(2)A 125V/250VAC 10(3)125V/250VAC
2	Kontaktwiderstand		≤50mΩ Anfangswert
3	Isolationswiderstand		≥100 MΩ (500 VDC)
4	Dielektrikum Stromspannung	Zwischen nicht verbundene Terminals	500V/0,5mA/60S
		Zwischen Terminals und der Metallrahmen	1500V/0,5mA/60S
5	Elektrisches Leben		≥10000 Zyklen
6	Mechanisches Leben		≥100000 Zyklen
7	Betriebstemperatur		-25~125℃
8	Betriebsfrequenz		Elektrisch: 15 Zyklen Mechanisch: 60 Zyklen
9	Vibrationsfest		Vibrationsfrequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drei Richtungen: 1H
10	Lötfähigkeit: Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein		Löttemperatur: 235 ± 5 ℃ Eintauchzeit: 2~3S
11	Löthitzebeständigkeit		Tauchlöten: 260 ± 5 ℃ 5 ± 1 S Manuelles Löten: 300 ± 5 ℃ 2 ~ 3 S
12	Sicherheitszulassungen		UL, CSA, VDE, ENEC, CE
13	Testbedingungen		Umgebungstemperatur: 20 ± 5 ℃ Relative Luftfeuchtigkeit: 65 ± 5 % RH Luftdruck: 86~106 kPa
