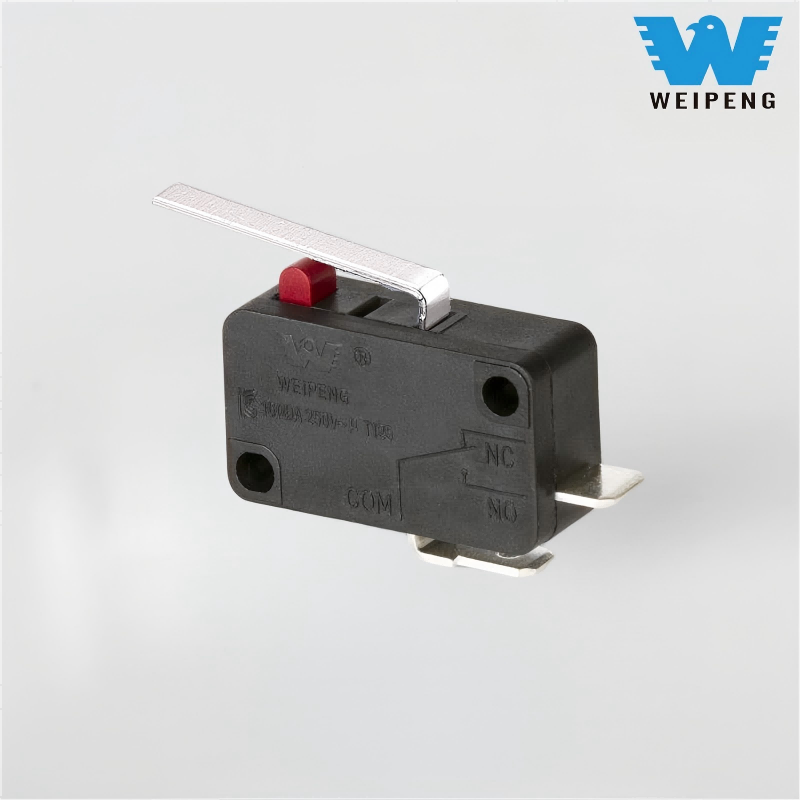

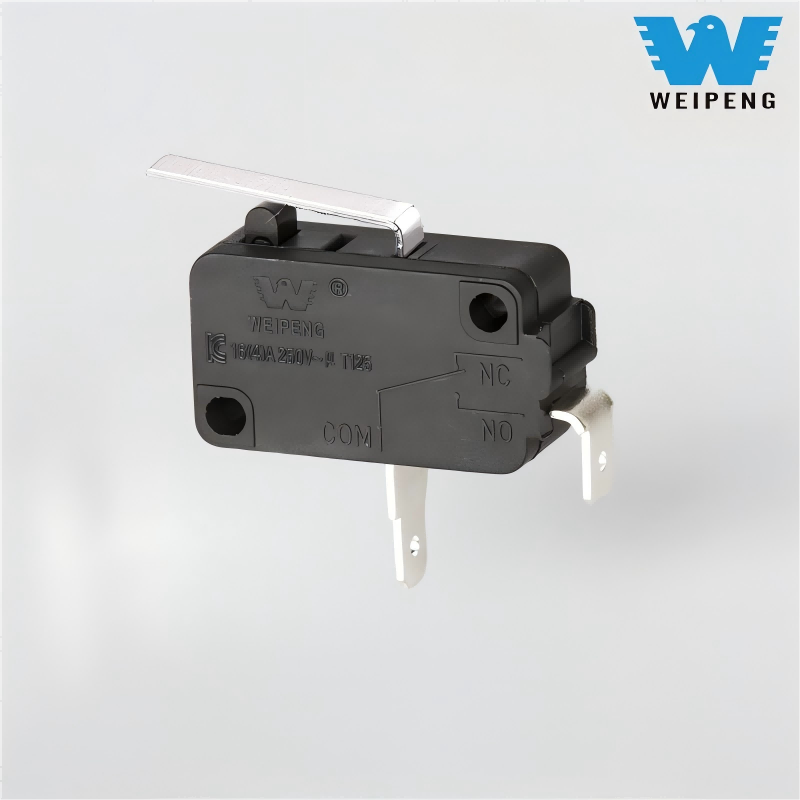

Hochempfindlicher großer Mikroschalter mit Hebel

Als Benchmark-Modell der Mikroschalterserie der Yueqing Tongda Wire Electric Factory zeichnet sich der hochempfindliche große Mikroschalter mit Hebel durch „hohe Empfindlichkeit, extrem lange Lebensdauer und Anpassungsfähigkeit an mehrere Szenarien“ als Hauptvorteile aus. Durch die Integration der 35-jährigen Erfahrung des Unternehmens in der Schalterherstellung hat es sich dank seines minimalen Kontaktabstands und seines Schnellschaltmechanismus zu einer wichtigen Steuerungskomponente in Haushaltsgeräten, Automobilelektronik, Industrieautomation und anderen Bereichen entwickelt. Seine Leistung und Zuverlässigkeit wurden von mehreren maßgeblichen Organisationen weltweit zertifiziert und sichern so seine Mainstream-Position im Nischenmarkt.

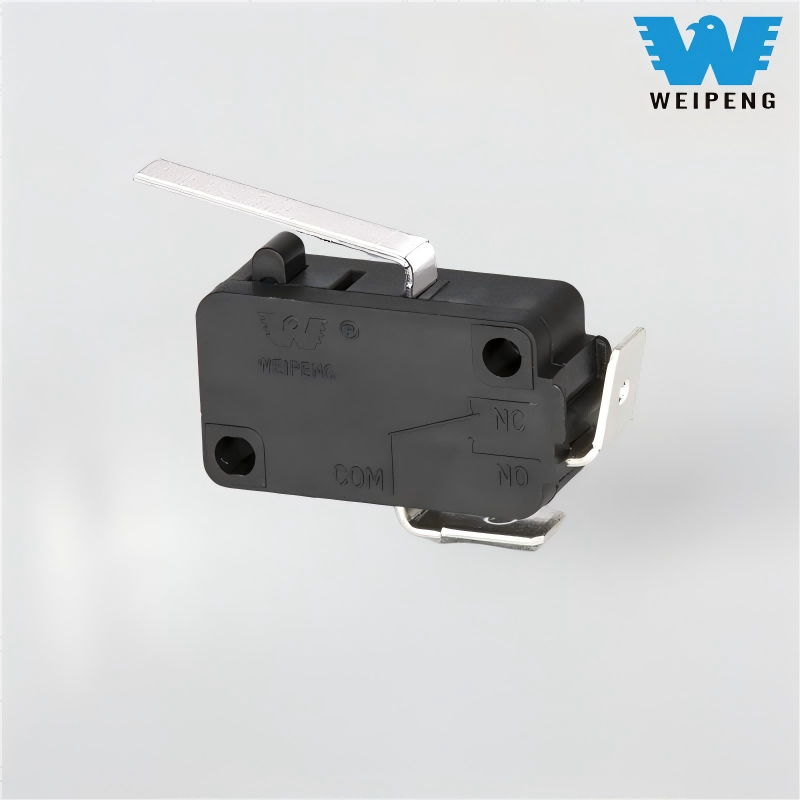

Modell:HK-14-1X-16A-260

Anfrage absenden

Produktbeschreibung

WEIPENG® ist führendHochempfindlicher großer Mikroschalter mit Hebel Hersteller, Zulieferer und Exporteur.

Einführung in den Mikroschalter

Die HK-14-Serie verfügt über ein Kerndesign mit „Kontakten aus Silberlegierung mit patentiertem Schnellschaltmechanismus“. Die Kontakte bestehen aus AgSnO₂-Silber-Zinnoxid-Legierungsmaterial und werden einem Vakuumbeschichtungsprozess mit einem Kontaktwiderstand von ≤50 mΩ unterzogen, was eine stabile Stromübertragung ohne Dämpfung gewährleistet und Signalverzögerungen oder schlechten Kontakt durch Kontaktoxidation wirksam verhindert. Die Reaktionszeit des Auslösers beträgt ≤5 ms und die Abweichung des Betriebshubs wird innerhalb von ±0,05 mm kontrolliert, wobei die Empfindlichkeit des Auslösers weit über den Industriestandards liegt. Um den unterschiedlichen Anforderungen an mechanische Auslöser gerecht zu werden, bietet die Serie ein umfassendes Sortiment an Betätigungshebelkombinationen, darunter 8 Hebeltypen: Kurzarmhebel, Langarmhebel, Rollenhebel (erhältlich in Nylon oder Metall), Knopf, Gabel usw., die genau auf verschiedene Bedingungen wie Drehmechanismen, Linearbewegungsgeräte und Drucksteuerungen abgestimmt sind.

Typische beliebte Modelle und Anwendungsszenarien:

HK-14-1X-16A-P-200: Normalerweise offen, 16 A 250 VAC, Metallrollen-Betätigungsstange – geeignet für die Endlagensteuerung in industriellen Automatisierungsproduktionslinien, das Rollendesign reduziert den mechanischen Verschleiß

HK-14-1-16AP-715: Normalerweise geschlossen, 16 A 250 VAC, Betätigungsstange mit kurzer Scharnierrolle – geeignet für die präzise Auslösung in medizinischen Testgeräten. Das normalerweise geschlossene Design gewährleistet die Gerätesicherheit im ausgeschalteten Zustand

HK-14-16AP-605: Wechslertyp, 16 A 250 VAC, breites Temperaturdesign – geeignet für Temperaturüberwachungsschalter in Batteriepaketen neuer Energiefahrzeuge, -40 °C bis 125 °C weiter Temperaturbereich, passend für extreme Bordumgebungen

HK-14-1X-5A-320: Normalerweise offen, 5 A 250 VAC, Betätigungsstange mit Knopf – geeignet für Türschalter für Mikrowellenherde, reaktionsschnelles Drücken, hoher Sicherheitsschutz

Anwendungsszenarien

Haushaltsgeräte: Steuerung der Mikrowellentür, Steuerung des Waschmaschinenprogramms, Einstellung der Lüftergeschwindigkeit der Klimaanlage, Gewährleistung eines sicheren Betriebs der Geräte

Industrielle Automatisierung: Positionierung der Produktionslinie, Robotergrenzsteuerung, Start-Stopp-Steuerung des Förderers, Verbesserung der Produktionseffizienz um 35 %

Automobilelektronik: Anheben von Autofenstern, Sitzverstellung, Kofferraumerkennung, geeignet für raue Umgebungen im Fahrzeug

Medizinische Geräte: Steuerung chirurgischer Geräte, Signalauslösung von Erkennungsinstrumenten, Einhaltung medizinischer Sicherheitsstandards

Militärindustrie: Steuerung von Waffenausrüstung, Umschalten von Kommunikationsgeräten, Anpassung an extreme Arbeitsbedingungen und hohe Zuverlässigkeitsanforderungen

Mikroschalterparameter (Spezifikation)

Technische Eigenschaften des Schalters:
ARTIKEL	Technischer Parameter		Wert
1	Elektrische Bewertung		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Kontaktwiderstand		≤30mΩ Anfangswert
3	Isolationswiderstand		≥100 MΩ (500 VDC)
4	Dielektrikum Stromspannung	Zwischen nicht verbundene Terminals	1000V/0,5mA/60S
		Zwischen Terminals und der Metallrahmen	3000V/0,5mA/60S
5	Elektrisches Leben		≥50000 Zyklen
6	Mechanisches Leben		≥1000000 Zyklen
7	Betriebstemperatur		-25~125℃
8	Betriebsfrequenz		elektrisch: 15 Zyklen Mechanisch: 60 Zyklen
9	Vibrationsfest		Vibrationsfrequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drei Richtungen: 1H
10	Lötfähigkeit: Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein		Löttemperatur: 235 ± 5 °C Eintauchzeit: 2~3S
11	Löthitzebeständigkeit		Tauchlöten: 260 ± 5 ℃ 5 ± 1 S Manuelles Löten: 300 ± 5 ℃ 2 ~ 3 S
12	Sicherheitszulassungen		UL, CSA, VDE, ENEC, TÜV, CE, KC, CQC
13	Testbedingungen		Umgebungstemperatur: 20 ± 5 ℃ Relative Luftfeuchtigkeit: 65 ± 5 % RH Luftdruck: 86 ~ 106 kPa

Funktion und Anwendung des Mikroschalters

1.Sate, zuverlässiger Basisschalter
2. Schönes Aussehen, enge Kontiguration. Charakteristisch: geringe Kontaktfreiheit, schnelle Aktion, hohe Empfindlichkeit und kleiner 3. Betriebsweg.
4. Langes Licht, hohe Zuverlässigkeit
5.Eine Vielzahl von Kontaktklemmen
6. Eine Vielzahl von Temperaturgraden
7.Eine Vielzahl von Hebeln
8. Nehmen Sie themoplastischen oder themoplastischen Kunststoff an
9. Weit verbreitet in Heimgeräten, elektronischen Geräten, automatischen Maschinenkommunikationsgeräten, elektronischen Geräten, Geräten und 10. Instrumenten, elektrischen Bewegungswerkzeugen usw.

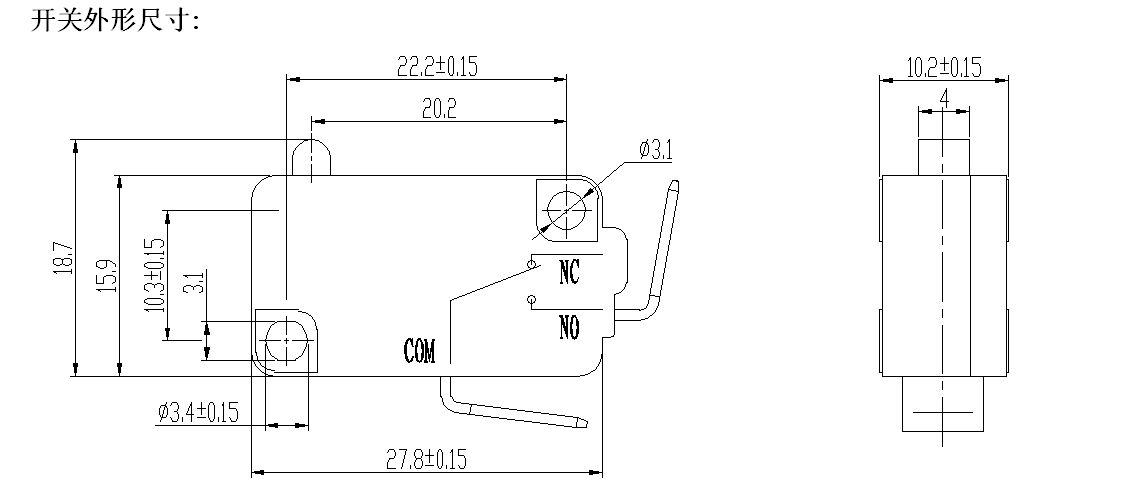

Details zum Mikroschalter
