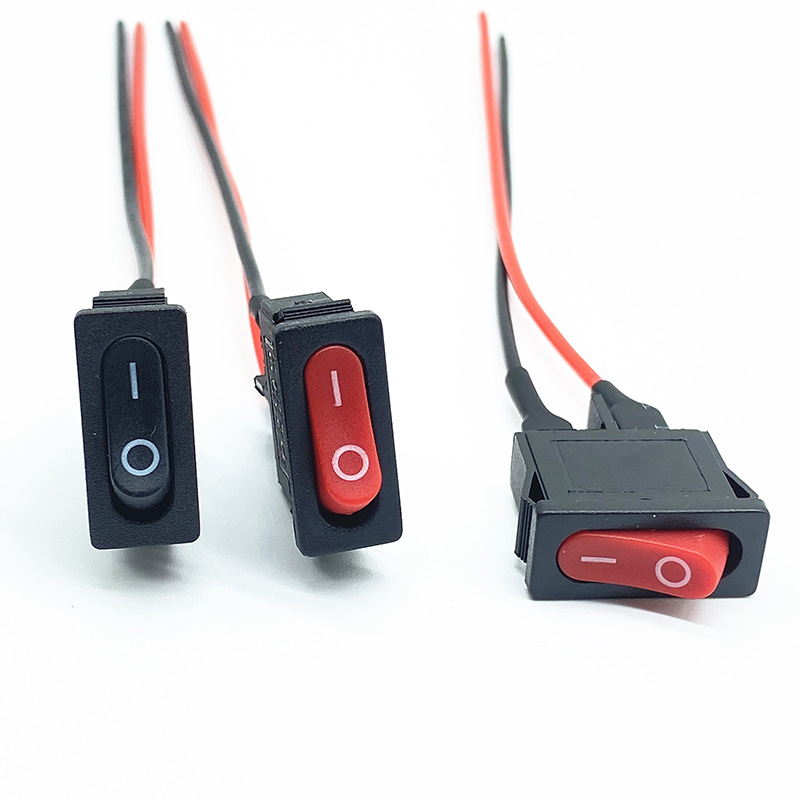

Flacher, bootförmiger 9,5 x 21 mm Power-Wippschalter

WEIPENG® ist ein renommierter Hersteller und Lieferant von TongDa-Wippschalter-Versorgungssteckdosen in China mit jahrelanger Erfahrung in der Bereitstellung hochwertiger Lösungen. Unsere wettbewerbsfähigen Preise und die wachsende Beliebtheit auf dem europäischen und amerikanischen Markt machen uns zum perfekten langfristigen Partner für alle Ihre Anforderungen an On Ff On Round Rocker Switches in China.

Modell:GQ115-1N-2-001

Anfrage absenden

Produktbeschreibung

WEIPENG® ist ein führender Hersteller, Zulieferer und Exporteur von flachen, bootförmigen 9,5*21-mm-Leistungswippschaltern.

Funktion der TongDa-Wippschalter-Versorgungssteckdose

Das Kern-Rocker-Trigger-System der Produktserie wurde über mehrere Generationen hinweg optimiert: Es verfügt über eine „Dual-Fulcrum-Balanced-Rocker-Struktur mit verstärktem Federsatz“. Der Presshub wird präzise zwischen 1,2 und 1,8 mm gesteuert, und die Betätigungskraft wird je nach Verwendungsszenario kategorisiert: 1,5 bis 3 N für Haushaltstypen mit leichter Berührung und 3 bis 5 N für industrielle Anti-Fehlbedienungstypen. Das Trigger-Feedback ist klar und deutlich und vermeidet Probleme wie „klemmende Tasten“ oder „Durchhang“ vollständig.

„Dank der präzisen mechanischen Struktur und hochwertigen Materialien übertrifft die Lebensdauer der Produktserie die Industriestandards bei weitem: Die mechanische Lebensdauer allgemeiner Modelle erreicht 100.000 Druckzyklen und die elektrische Lebensdauer mehr als 80.000 Zyklen; bei Industriemodellen erhöht sich die mechanische Lebensdauer auf 150.000 Zyklen und die elektrische Lebensdauer übersteigt 120.000 Zyklen. In Szenarien mit hoher täglicher Nutzung, wie z. B. kommerziellen POS Systeme und Werkstatt Durch die Beleuchtungssteuerung können die Geräte über fünf Jahre störungsfrei betrieben werden. Tests in einer bestimmten Elektronikfertigungsanlage zeigten, dass sich die Ausfallzeiten der Geräte im Vergleich zur Verwendung gewöhnlicher Wippschalter um 60 % verringerten.

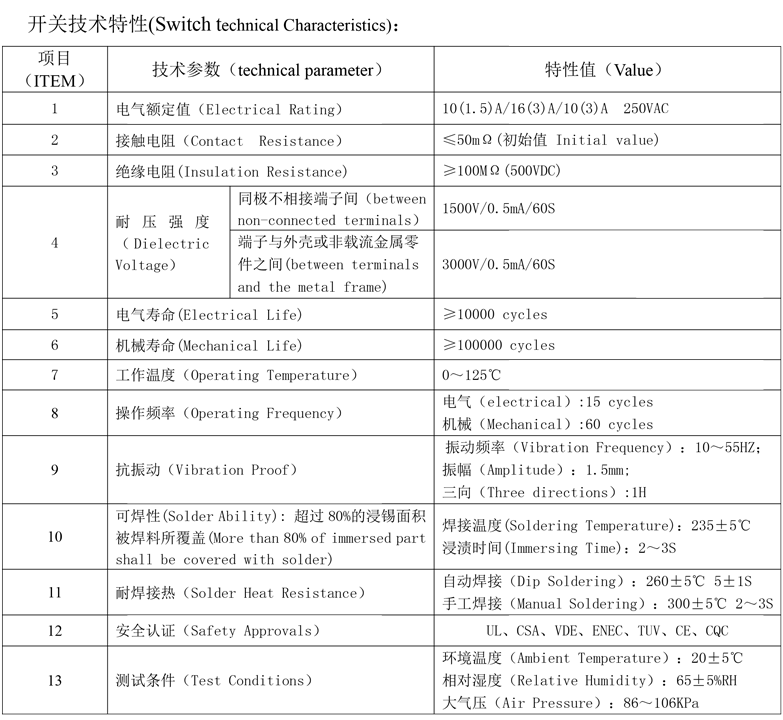

Technische Eigenschaften des Schalters:
ARTIKEL	Technischer Parameter		Wert
1	Elektrische Bewertung		10(1,5)A/16(3)A/10(3)A 250VAC
2	Kontaktwiderstand		≤50mΩ Anfangswert
3	Isolationswiderstand		≥100 MΩ (500 VDC)
4	Dielektrikum Stromspannung	Zwischen nicht verbundene Terminals	1500V/0,5mA/60S
		Zwischen Terminals und der Metallrahmen	3000V/0,5mA/60S
5	Elektrisches Leben		≥10000 Zyklen
6	Mechanisches Leben		≥100000 Zyklen
7	Betriebstemperatur		0~125℃
8	Betriebsfrequenz		Elektrisch: 15 Zyklen Mechanisch: 60 Zyklen
9	Vibrationsfest		Vibrationsfrequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm: Drei Richtungen: 1H
10	Lötfähigkeit: Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein		Löttemperatur: 235 ± 5 °C Eintauchzeit: 2~3S
11	Löthitzebeständigkeit		Tauchlöten: 260 ± 5 ℃ 5 ± 1 S Manuelles Löten: 300 ± 5 ℃ 2 ~ 3 S
12	Sicherheitszulassungen		UL, CSA, VDE, ENEC, TÜV, CE, CQC
13	Testbedingungen		Umgebungstemperatur: 20 ± 5 ℃ Relative Luftfeuchtigkeit: 65 ± 5 % RH Luftdruck: 86~106 kPa

TongDa Wippschalter-Versorgungssteckdosenanwendung

Smart-Home-Bereich: Die Allzweckmodelle (wie die HK-04G-Derivate) mit ihrer kompakten Größe (20×15×10 mm) sind in intelligente Lichtpaneele und Wandsteckdosen eingebettet. Nach der Einführung durch eine führende Smart-Home-Marke erreichte die Benutzerzufriedenheit mit dem „Tasten-Tastgefühl“ 96 %.

Sektor für gewerbliche Geräte: Die 16-A-Hochlastmodelle sind für die Leistungssteuerung von Kaffeemaschinen, gewerblichen Backöfen und Registrierkassen geeignet und können den sofortigen Einschaltstrom beim Gerätestart problemlos bewältigen. Nach dem Batch-Einsatz in einer Kaffeehauskette sanken die Ausfallzeiten der Geräte aufgrund von Switch-Ausfällen um 85 %.

Industrielle Hilfsausrüstung: Die 20-A-Hochstrommodelle (z. B. die HK-14-Serie) werden zur Stromkreissteuerung kleiner Förderanlagen und Werkstattheizlampen verwendet. Die hohe Temperaturbeständigkeit von T125 ermöglicht es ihnen, der Hochtemperaturumgebung in Wärmeableitungsbereichen von Geräten standzuhalten. Eine Maschinenfabrik meldete nach 18-monatiger Nutzung keine Leistungseinbußen.

Details zur TongDa-Wippschalter-Versorgungsbuchse
