Klauenmaschinenzubehör mit Rollen-Langscheiben-Mikroschalter

Als Referenzmodell der Mikroschalterserie von Yueqing Tongda Wire Electric Factory zeichnet sich das Klauenmaschinenzubehör mit Rollen-Langscheiben-Mikroschalter durch „hohe Empfindlichkeit, extrem lange Lebensdauer und Anpassungsfähigkeit an mehrere Szenarien“ als Hauptvorteile aus. Durch die Integration der 35-jährigen Erfahrung des Unternehmens in der Schalterherstellung hat es sich dank seines minimalen Kontaktabstands und seines Schnellschaltmechanismus zu einer wichtigen Steuerungskomponente in Haushaltsgeräten, Automobilelektronik, Industrieautomation und anderen Bereichen entwickelt. Seine Leistung und Zuverlässigkeit wurden von mehreren maßgeblichen Organisationen weltweit zertifiziert und sichern so seine Mainstream-Position im Nischenmarkt.

Modell:HK-14-1X-16A-1065

Anfrage absenden

Produktbeschreibung

WEIPENG® ist ein führender Hersteller, Zulieferer und Exporteur von Klauenmaschinenzubehör mit Rollen-Langscheiben-Mikroschaltern.

Einführung in den Mikroschalter

Der HK-14 weist eine hohe Wettbewerbsfähigkeit hinsichtlich der technischen Spezifikationen auf und eignet sich besonders für hochfrequente und hochpräzise Steuerungsanforderungen. Die Kontakte bestehen aus hochleitfähigen Legierungsmaterialien mit einem anfänglichen Kontaktwiderstand von ≤30 mΩ, sind in der Lage, Ströme von 5 A bis 25 A stabil zu leiten und sind mit mehreren Spannungsszenarien kompatibel, einschließlich AC 125 V/250 V und DC 12 V/24 V, und erfüllen so verschiedene Stromanforderungen von kleinen Haushaltsgeräten bis hin zu Industrieanlagen.

Basierend auf dem umfassenden Qualitätskontrollsystem von Leqing Tongda durchläuft der HK-14 mehrere strenge Tests vom Rohmaterial bis zum fertigen Produkt:

Rohmaterialtests: Spektralanalyse des Kontaktmaterials, Elastizitäts- und Ermüdungstests von Federstücken sowie Alterungsbeständigkeitstests des Gehäuses, um sicherzustellen, dass Kernkomponenten den Automobilstandards entsprechen;

Produktionstests: Vollautomatische Präzisionsmontagelinien, die mit visuellen Inspektionssystemen ausgestattet sind und wichtige Maßfehler auf ±0,01 mm kontrollieren, um eine gleichbleibende Betätigungsgenauigkeit sicherzustellen;

Prüfung des fertigen Produkts: 100 % Erfolgsquote bei 10 Tests, einschließlich Zyklen bei hohen und niedrigen Temperaturen (-40 °C bis 120 °C), 48-Stunden-Salzsprühkorrosion, Millionen von Presszyklen, Vibrations- und Schlagprüfungen.

Mikroschalterparameter (Spezifikation)

Technische Eigenschaften des Schalters:
ARTIKEL	Technischer Parameter		Wert
1	Elektrische Bewertung		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Kontaktwiderstand		≤30mΩ Anfangswert
3	Isolationswiderstand		≥100 MΩ (500 VDC)
4	Dielektrikum Stromspannung	Zwischen nicht verbundene Terminals	1000V/0,5mA/60S
		Zwischen Terminals und der Metallrahmen	3000V/0,5mA/60S
5	Elektrisches Leben		≥50000 Zyklen
6	Mechanisches Leben		≥1000000 Zyklen
7	Betriebstemperatur		-25~125℃
8	Betriebsfrequenz		elektrisch: 15 Zyklen Mechanisch: 60 Zyklen
9	Vibrationsfest		Vibrationsfrequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drei Richtungen: 1H
10	Lötfähigkeit: Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein		Löttemperatur: 235 ± 5 °C Eintauchzeit: 2~3S
11	Löthitzebeständigkeit		Tauchlöten: 260 ± 5 ℃ 5 ± 1 S Manuelles Löten: 300 ± 5 ℃ 2 ~ 3 S
12	Sicherheitszulassungen		UL, CSA, VDE, ENEC, TÜV, CE, KC, CQC
13	Testbedingungen		Umgebungstemperatur: 20 ± 5 ℃ Relative Luftfeuchtigkeit: 65 ± 5 % RH Luftdruck: 86 ~ 106 kPa

Funktion und Anwendung des Mikroschalters

1.Sate, zuverlässiger Basisschalter
2. Schönes Aussehen, enge Kontiguration. Charakteristik: geringe Kontaktfreiheit, schnelle Aktion, hohe Empfindlichkeit und kleiner 3. Betriebsweg.
4. Langes Licht, hohe Zuverlässigkeit
5.Eine Vielzahl von Kontaktklemmen
6. Verschiedene Temperaturgrade
7.Eine Vielzahl von Hebeln
8. Verwenden Sie themoplastischen oder themoplastischen Kunststoff
9. Weit verbreitet in Heimgeräten, elektronischen Geräten, automatischer Maschinenkommunikation, Elektrofahrzeugen, Elektrogeräten und 10. Instrumenten, elektrischen Bewegungswerkzeugen usw.

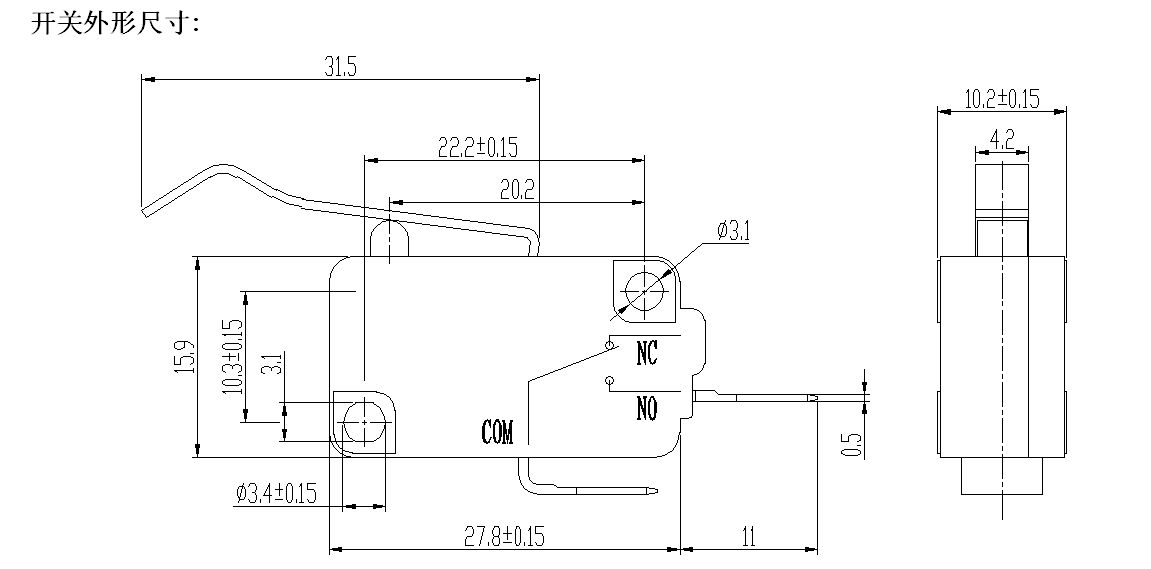

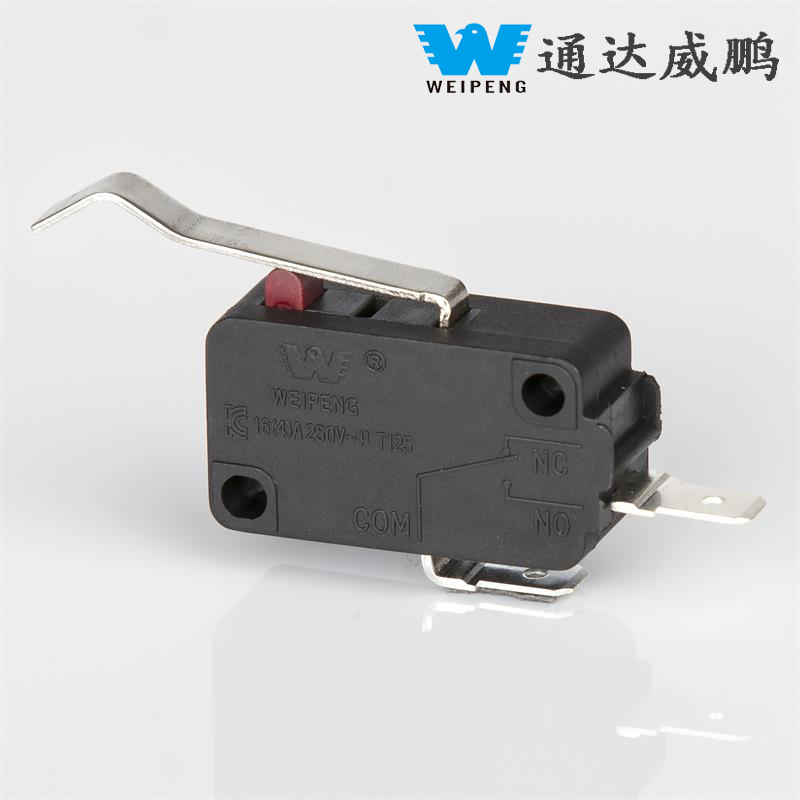

Details zum Mikroschalter
