Batterieofen-Ladestation, Mikroschalter drücken

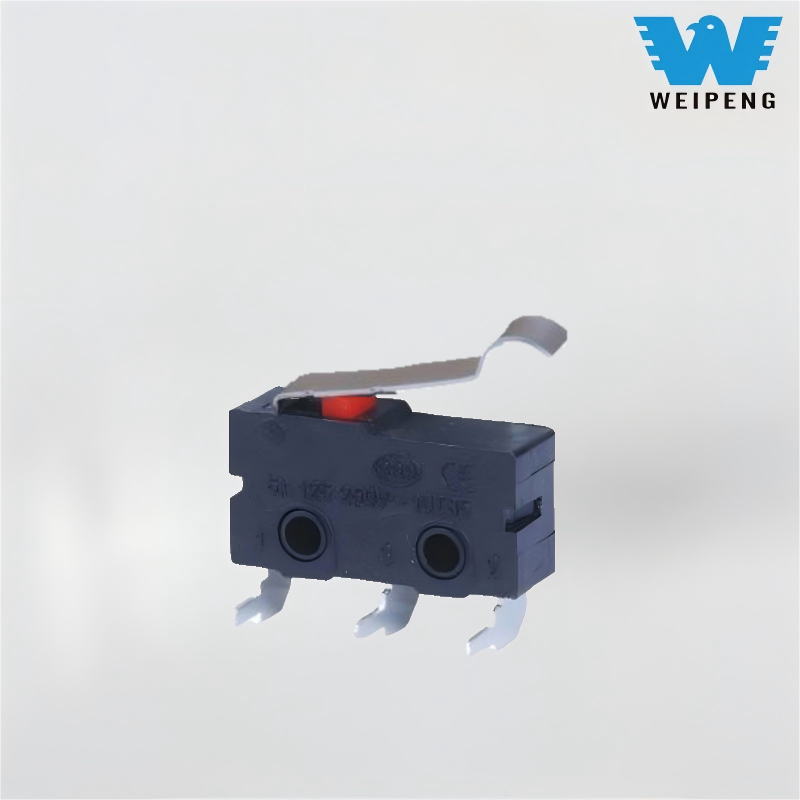

Der Mikroschalter HK-04G-L (5A 250V Mikroschalter) verfügt über eine kurze Hebelauslösestruktur und einen Schnappmechanismus, der ein schnelles Schalten des Stromkreises mit minimaler mechanischer Kraft ermöglicht. Aufgrund seiner präzisen Betriebseigenschaften, seiner umfassenden Anpassungsfähigkeit an die Umgebung und seiner globalen Sicherheitszertifizierungen wird das Produkt häufig in kritischen Steuerungsszenarien in der Steuerung von Haushaltsgeräten, der industriellen Automatisierung und elektronischen Geräten eingesetzt. Es dient als Kernkomponente für den sicheren Betrieb und die genaue Steuerung von Geräten.

Modell:HK-04G-LZ-183

Anfrage absenden

Produktbeschreibung

WEIPENG® ist ein führender Hersteller, Zulieferer und Exporteur von Push-Micro-Schaltern für Batterieofen-Ladestationen.

MikroschalterEinführung

Der Mikroschalter HK-04G-L verfügt über eine kurze Hebelauslösestruktur und einen Schnappmechanismus, der ein schnelles Schalten des Stromkreises mit minimaler mechanischer Kraft ermöglicht. Aufgrund seiner präzisen Betriebseigenschaften, seiner umfassenden Anpassungsfähigkeit an die Umgebung und seiner globalen Sicherheitszertifizierungen wird das Produkt häufig in kritischen Steuerungsszenarien in der Steuerung von Haushaltsgeräten, der industriellen Automatisierung und elektronischen Geräten eingesetzt. Es dient als Kernkomponente für den sicheren Betrieb und die genaue Steuerung von Geräten.

MikroschalterAnwendung

Geeignet für die Grenzerkennung in der industriellen Automatisierung.

Zur Ventilsteuerung:am Ende des Absperrklappenschafts installiert. Wenn sich das Ventil in die vollständig geöffnete 90°-Position dreht, wird der Hebel gedrückt, um den Stromkreis umzuschalten und ein Positionsrückmeldungssignal bereitzustellen;

Förderbänder:am Ende der Förderstrecke befestigt. Wenn Materialien das Förderband erreichen, wird der Schalter ausgelöst, um den Motorstopp zu steuern. Zudem hält es Vibrationen von 10–50 Hz stand, die durch den Betrieb des Förderbands entstehen.

Werkzeugmaschinen:Wird als Not-Aus-Auslösekomponente verwendet und ist mit einer Betätigungskraft von 3,5 N ausgelegt, um die Anforderung eines schnellen Drückens in Notsituationen zu erfüllen.

Mikroschalter Spezifikation

Technische Eigenschaften des Schalters:
ARTIKEL	Technischer Parameter		Wert
1	Elektrische Bewertung		5(2)A 125V/250VAC 10(3)125V/250VAC
2	Kontaktwiderstand		≤50mΩ Anfangswert
3	Isolationswiderstand		≥100 MΩ (500 VDC)
4	Dielektrikum Stromspannung	Zwischen nicht verbundene Terminals	500V/0,5mA/60S
		Zwischen Terminals und der Metallrahmen	1500V/0,5mA/60S
5	Elektrisches Leben		≥10000 Zyklen
6	Mechanisches Leben		≥100000 Zyklen
7	Betriebstemperatur		-25~125℃
8	Betriebsfrequenz		Elektrisch: 15 Zyklen Mechanisch: 60 Zyklen
9	Vibrationsfest		Vibrationsfrequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drei Richtungen: 1H
10	Lötfähigkeit: Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein		Löttemperatur: 235 ± 5 ℃ Eintauchzeit: 2~3S
11	Löthitzebeständigkeit		Tauchlöten: 260 ± 5 ℃ 5 ± 1 S Manuelles Löten: 300 ± 5 ℃ 2 ~ 3 S
12	Sicherheitszulassungen		UL, CSA, VDE, ENEC, CE
13	Testbedingungen		Umgebungstemperatur: 20 ± 5 ℃ Relative Luftfeuchtigkeit: 65 ± 5 % RH Luftdruck: 86~106 kPa
