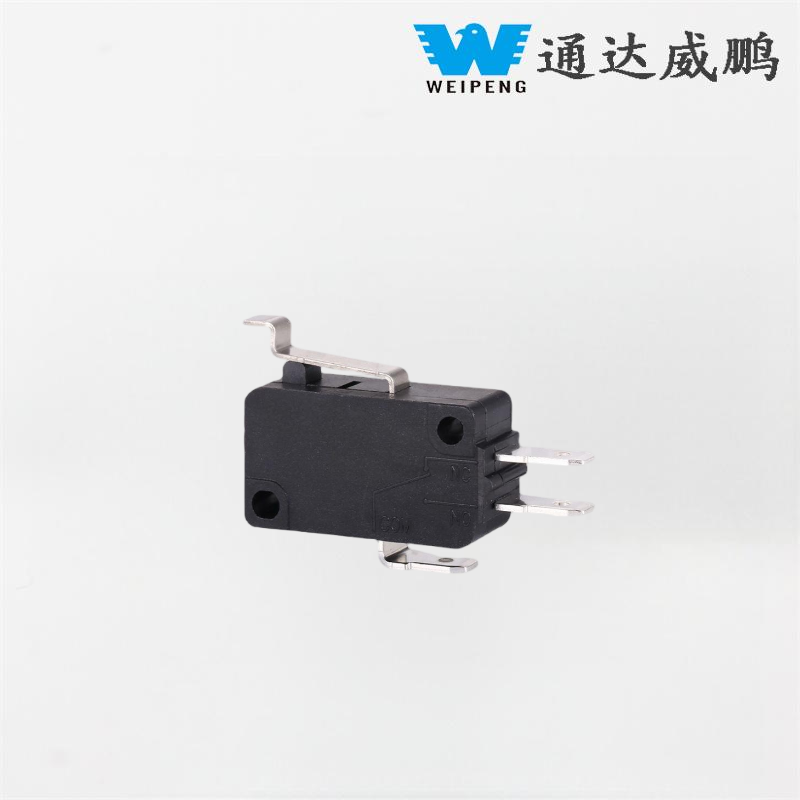

Staubgeschützter Schalter mit 90-Grad-Biegegriff

Als Benchmark-Modell der Mikroschalterserie des Kabelkraftwerks Yueqing Tongda zeichnet sich der HK-14 durch „hohe Empfindlichkeit, extrem lange Lebensdauer und Anpassungsfähigkeit an mehrere Szenarien“ als Hauptvorteile aus. Durch die Integration der 35-jährigen Erfahrung des Unternehmens in der Schalterherstellung hat es sich dank seines minimalen Kontaktabstands und seines Schnellschaltmechanismus zu einer wichtigen Steuerungskomponente in Haushaltsgeräten, Automobilelektronik, Industrieautomation und anderen Bereichen entwickelt. Seine Leistung und Zuverlässigkeit wurden von mehreren maßgeblichen Organisationen weltweit zertifiziert und sichern so seine Mainstream-Position im Nischenmarkt.

Modell:HK-14-16A-010

Anfrage absenden

Produktbeschreibung

WEIPENG® ist ein führender Hersteller, Zulieferer und Exporteur von staubdichten Schaltern mit 90-Grad-Biegegriff.

Einführung in den Mikroschalter

Der HK-14 weist eine hohe Wettbewerbsfähigkeit hinsichtlich der technischen Spezifikationen auf und eignet sich besonders für hochfrequente und hochpräzise Steuerungsanforderungen. Die Kontakte bestehen aus hochleitfähigen Legierungsmaterialien mit einem anfänglichen Kontaktwiderstand von ≤30 mΩ, sind in der Lage, Ströme von 5 A bis 25 A stabil zu leiten und sind mit mehreren Spannungsszenarien kompatibel, einschließlich AC 125 V/250 V und DC 12 V/24 V, und erfüllen so verschiedene Stromanforderungen von kleinen Haushaltsgeräten bis hin zu Industrieanlagen.

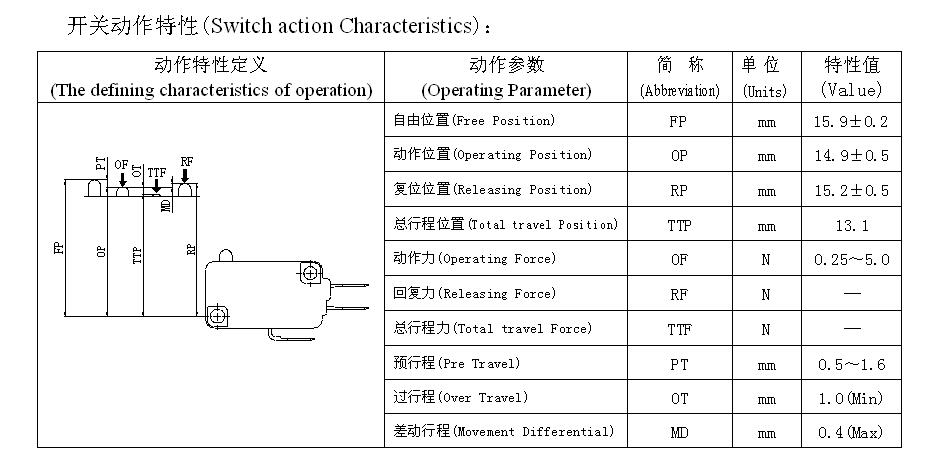

Was die Auslöseleistung betrifft, nutzt das Produkt einen Schnappmechanismus mit einem Betätigungshub von nur 0,5–1,6 mm und einer Betätigungskraft zwischen 0,25–4 N. Es bietet eine schnelle Auslösereaktion und ein klares Feedback und vermeidet so effektiv Probleme von „falscher Auslösung“ und „Auslöseverzögerung“. Die Lebensdauer liegt weit über den Branchennormen: Die mechanische Lebensdauer beträgt mehr als 1 Million Zyklen und die elektrische Lebensdauer erreicht über 50.000 Zyklen, was einen langfristig stabilen Betrieb in hochfrequenten Nutzungsszenarien wie Mikrowellenherden und Automobilelektronik ermöglicht.

Mikroschalterparameter (Spezifikation)

Technische Eigenschaften des Schalters:
ARTIKEL	Technischer Parameter		Wert
1	Elektrische Bewertung		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Kontaktwiderstand		≤30mΩ Anfangswert
3	Isolationswiderstand		≥100 MΩ (500 VDC)
4	Dielektrikum Stromspannung	Zwischen nicht verbundene Terminals	1000V/0,5mA/60S
		Zwischen Terminals und der Metallrahmen	3000V/0,5mA/60S
5	Elektrisches Leben		≥50000 Zyklen
6	Mechanisches Leben		≥1000000 Zyklen
7	Betriebstemperatur		-25~125℃
8	Betriebsfrequenz		elektrisch: 15 Zyklen Mechanisch: 60 Zyklen
9	Vibrationsfest		Vibrationsfrequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drei Richtungen: 1H
10	Lötfähigkeit: Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein		Löttemperatur: 235 ± 5 °C Eintauchzeit: 2~3S
11	Löthitzebeständigkeit		Tauchlöten: 260 ± 5 ℃ 5 ± 1 S Manuelles Löten: 300 ± 5 ℃ 2 ~ 3 S
12	Sicherheitszulassungen		UL, CSA, VDE, ENEC, TÜV, CE, KC, CQC
13	Testbedingungen		Umgebungstemperatur: 20 ± 5 ℃ Relative Luftfeuchtigkeit: 65 ± 5 % RH Luftdruck: 86 ~ 106 kPa

Funktion und Anwendung des Mikroschalters

1.Sate, zuverlässiger Basisschalter
2. Schönes Aussehen, enge Kontiguration. Charakteristisch: geringe Kontaktfreiheit, schnelle Aktion, hohe Empfindlichkeit und kleiner 3. Betriebsweg.
4. Langes Licht, hohe Zuverlässigkeit
5.Eine Vielzahl von Kontaktklemmen
6. Eine Vielzahl von Temperaturgraden
7.Eine Vielzahl von Hebeln
8. Nehmen Sie themoplastischen oder themoplastischen Kunststoff an
9. Weit verbreitet in Heimgeräten, elektronischen Geräten, automatischer Maschinenkommunikation, Elektrofahrzeugen, Elektrogeräten und 10. Instrumenten, elektrischen Bewegungswerkzeugen usw.

Details zum Mikroschalter
