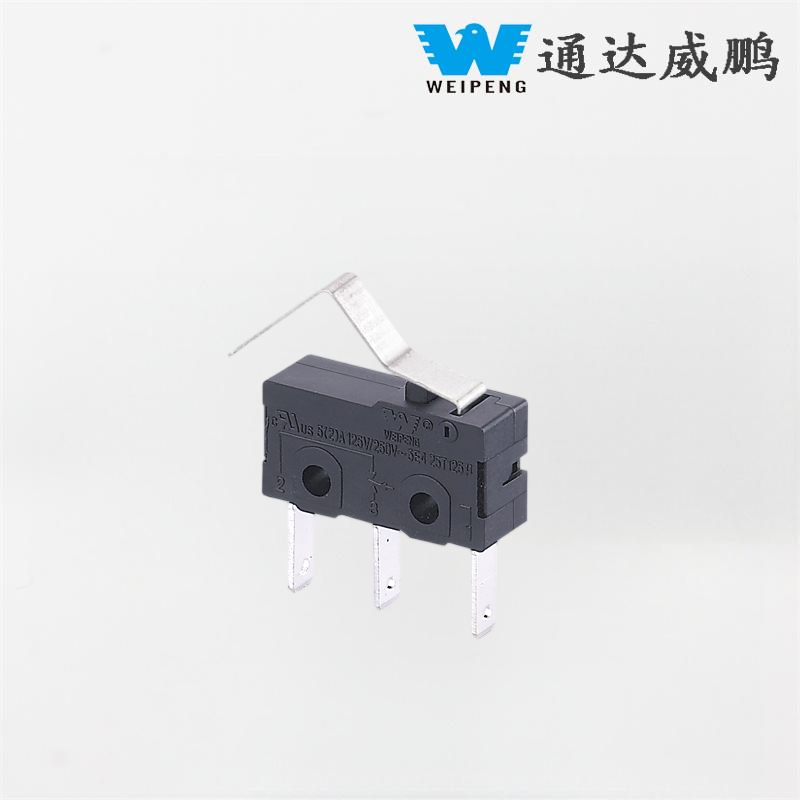

5A Kleinhub-Mikroschalter mit gebogenem Hebel

Der 5A-Kleinhub-Mikroschalter mit gebogenem Hebel ist ein repräsentatives Produkt von Tongda WEIPENG, das die Integration von Kernstandardisierung und -anpassung verkörpert. Als Hersteller und Großhändler ist das zentrale Designprinzip des in unserer eigenen Fabrik hergestellten langlebigen Smart-Appliance-Reset-Schalters „Stabilität, Zuverlässigkeit und Szenariokompatibilität“. Nennleistung: 5A 250VAC Temperaturbereich: -40 °C bis +125 °C IP-Code: IP40 Abmessung: 19,8 x 10,6 x 6,4 mm Zulassung: UL, ENEC, CSA, CE, VDE

Modell:HK-04G-LZ-118

Anfrage absenden

Produktbeschreibung

WEIPENG® ist führend5A Kleinhub-Mikroschalter mit gebogenem Hebel Hersteller, Zulieferer und Exporteur.

MikroschalterEinführung

Der HK-04G-L ist ein kompakter Scharnierhebel-Mikroschalter mit einem 3-poligen SPDT-Leiterplattenanschlussdesign (Single-Pole Double-Throw). Ausgestattet mit einem leichten Metallhebel bietet es schnelle Betätigung, hohe Zuverlässigkeit und lange Lebensdauer und ist sowohl mit Wechselstrom- als auch mit Gleichstromkreisen kompatibel. Es wird häufig zur Grenz- und Positionserkennung in Haushaltsgeräten, industriellen Steuerungen und elektronischen Geräten verwendet.

Leistungsvorteile

Schnelle Aktion: Kurzer Hub (0,3–1,0 mm), sofortiges Schalten, kein Rückprall

Hohe Haltbarkeit: 1.000.000 mechanische Lebensdauer, ideal für Hochfrequenzbetrieb

Umweltstabilität: Großer Temperaturbereich und IP41-Schutz für verschiedene Bedingungen

Einfache Installation: 3-polige gerade Leiterplattenklemmen, platzsparend und montagefreundlich

MikroschalterAnwendung

Mikroschalter sind weit verbreitet und zuverlässig und werden hauptsächlich in folgenden Bereichen eingesetzt:

- Haushaltsgeräte: Kühlschrankbeleuchtung, Türschlösser für Mikrowellenherde, Deckelschalter für Waschmaschinen und Timer für Toaster.

- Industrieausrüstung: Hochleistungsmodelle, geeignet für Förderbänder, Maschinen und Schalttafeln (staubdicht und feuchtigkeitsbeständig).

- Automobilbereich: Scheibenwischer, Türöffnungsanzeiger – beständig gegen Vibrationen und extreme Temperaturen.

- Elektronische Geräte: Miniaturschalter für Fernbedienungen und Gamecontroller (reaktionsschnell und langlebig).

Mikroschalter Spezifikation

Technische Eigenschaften des Schalters:
ARTIKEL	Technischer Parameter		Wert
1	Elektrische Bewertung		5(2)A 125V/250VAC 10(3)125V/250VAC
2	Kontaktwiderstand		≤50mΩ Anfangswert
3	Isolationswiderstand		≥100 MΩ (500 VDC)
4	Dielektrikum Stromspannung	Zwischen nicht verbundene Terminals	500V/0,5mA/60S
		Zwischen Terminals und der Metallrahmen	1500V/0,5mA/60S
5	Elektrisches Leben		≥10000 Zyklen
6	Mechanisches Leben		≥100000 Zyklen
7	Betriebstemperatur		-25~125℃
8	Betriebsfrequenz		Elektrisch: 15 Zyklen Mechanisch: 60 Zyklen
9	Vibrationsfest		Vibrationsfrequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drei Richtungen: 1H
10	Lötfähigkeit: Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein		Löttemperatur: 235 ± 5 ℃ Eintauchzeit: 2~3S
11	Löthitzebeständigkeit		Tauchlöten: 260 ± 5 ℃ 5 ± 1 S Manuelles Löten: 300 ± 5 ℃ 2 ~ 3 S
12	Sicherheitszulassungen		UL, CSA, VDE, ENEC, CE
13	Testbedingungen		Umgebungstemperatur: 20 ± 5 ℃ Relative Luftfeuchtigkeit: 65 ± 5 % RH Luftdruck: 86~106 kPa
