5A-21A Großer Stativ-Mikroschalter mit kurzem Griff

Als Benchmark-Modell der Mikroschalterserie der Yueqing Tongda Wire Electric Factory zeichnet sich der 5A-21A Large Tripod Short-Handle Micro Switch durch „hohe Empfindlichkeit, extrem lange Lebensdauer und Anpassungsfähigkeit an mehrere Szenarien“ als Hauptvorteile aus. Durch die Integration der 35-jährigen Erfahrung des Unternehmens in der Schalterherstellung hat es sich dank seines minimalen Kontaktabstands und seines Schnellschaltmechanismus zu einer wichtigen Steuerungskomponente in Haushaltsgeräten, Automobilelektronik, Industrieautomation und anderen Bereichen entwickelt.

Modell:HK-14-16A-597

Anfrage absenden

Produktbeschreibung

WEIPENG® ist führend5A-21A Großer Stativ-Mikroschalter mit kurzem Griff Hersteller, Zulieferer und Exporteur.

Einführung in den Mikroschalter

Einer der Hauptvorteile des HK-14-Schalters ist sein flexibles Installations- und Auslösedesign. Seine kompakte Größe erleichtert nicht nur die Installation auf engstem Raum, sondern erfüllt auch die Integrationsanforderungen verschiedener Präzisionsgeräte, ohne dass größere Änderungen an der internen Struktur des Geräts erforderlich sind. Der Schalter ist mit mehreren Auslöseformen ausgestattet, die eine flexible Auswahl entsprechend der Betriebslogik des Geräts und dem Installationsort ermöglichen. Unabhängig davon, ob es sich um einen manuell ausgelösten Knopftyp oder einen mechanisch verbundenen Hebeltyp handelt, kann eine präzise und schnelle Auslösereaktion erzielt werden.

Der HK-14-Switch geht auf die Nutzungsprobleme verschiedener Branchen ein und wurde mit gezielten Verbesserungen der Lastanpassungsfähigkeit und der Schutzleistung entwickelt. Zusätzlich zum standardmäßigen 16A/250VAC-Nennlastmodell kann die Hochlastversion den 21A-Hochleistungsbedarf decken und eignet sich für Industrieanlagen, große Haushaltsgeräte und andere Hochfrequenz-Hochlast-Betriebsszenarien. Gleichzeitig besteht das Produktgehäuse aus hochfestem, flammhemmendem Material, das nicht nur die Flammschutzklasse UL94 V-0 erfüllt, sondern auch eine hervorragende Schlagfestigkeit und Alterungsbeständigkeit aufweist, wodurch es für verschiedene raue Betriebsbedingungen geeignet ist.

Mikroschalterparameter (Spezifikation)

Technische Eigenschaften des Schalters:
ARTIKEL	Technischer Parameter		Wert
1	Elektrische Bewertung		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Kontaktwiderstand		≤30mΩ Anfangswert
3	Isolationswiderstand		≥100 MΩ (500 VDC)
4	Dielektrikum Stromspannung	Zwischen nicht verbundene Terminals	1000V/0,5mA/60S
		Zwischen Terminals und der Metallrahmen	3000V/0,5mA/60S
5	Elektrisches Leben		≥50000 Zyklen
6	Mechanisches Leben		≥1000000 Zyklen
7	Betriebstemperatur		-25~125℃
8	Betriebsfrequenz		elektrisch: 15 Zyklen Mechanisch: 60 Zyklen
9	Vibrationsfest		Vibrationsfrequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drei Richtungen: 1H
10	Lötfähigkeit: Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein		Löttemperatur: 235 ± 5 °C Eintauchzeit: 2~3S
11	Löthitzebeständigkeit		Tauchlöten: 260 ± 5 ℃ 5 ± 1 S Manuelles Löten: 300 ± 5 ℃ 2 ~ 3 S
12	Sicherheitszulassungen		UL, CSA, VDE, ENEC, TÜV, CE, KC, CQC
13	Testbedingungen		Umgebungstemperatur: 20 ± 5 ℃ Relative Luftfeuchtigkeit: 65 ± 5 % RH Luftdruck: 86 ~ 106 kPa

Funktion und Anwendung des Mikroschalters

1.Sate, zuverlässiger Basisschalter
2. Schönes Aussehen, enge Kontiguration. Charakteristik: geringe Kontaktfreiheit, schnelle Aktion, hohe Empfindlichkeit und kleiner 3. Betriebsweg.
4. Langes Licht, hohe Zuverlässigkeit
5.Eine Vielzahl von Kontaktklemmen
6. Eine Vielzahl von Temperaturgraden
7.Eine Vielzahl von Hebeln
8. Nehmen Sie themoplastischen oder themoplastischen Kunststoff an
9. Weit verbreitet in Heimgeräten, elektronischen Geräten, automatischer Maschinenkommunikation, Elektrofahrzeugen, Elektrogeräten und 10. Instrumenten, elektrischen Bewegungswerkzeugen usw.

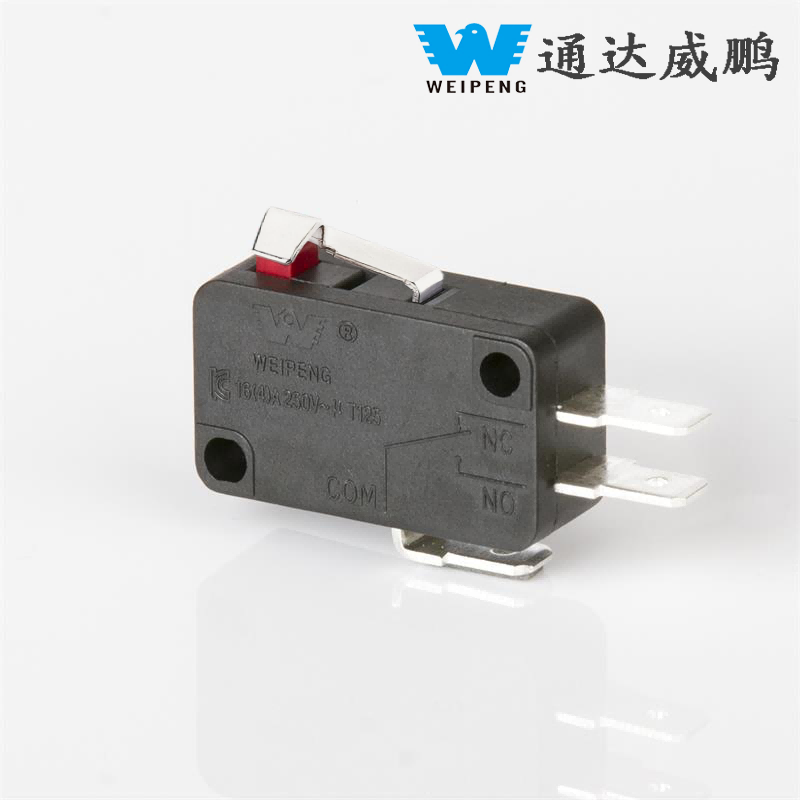

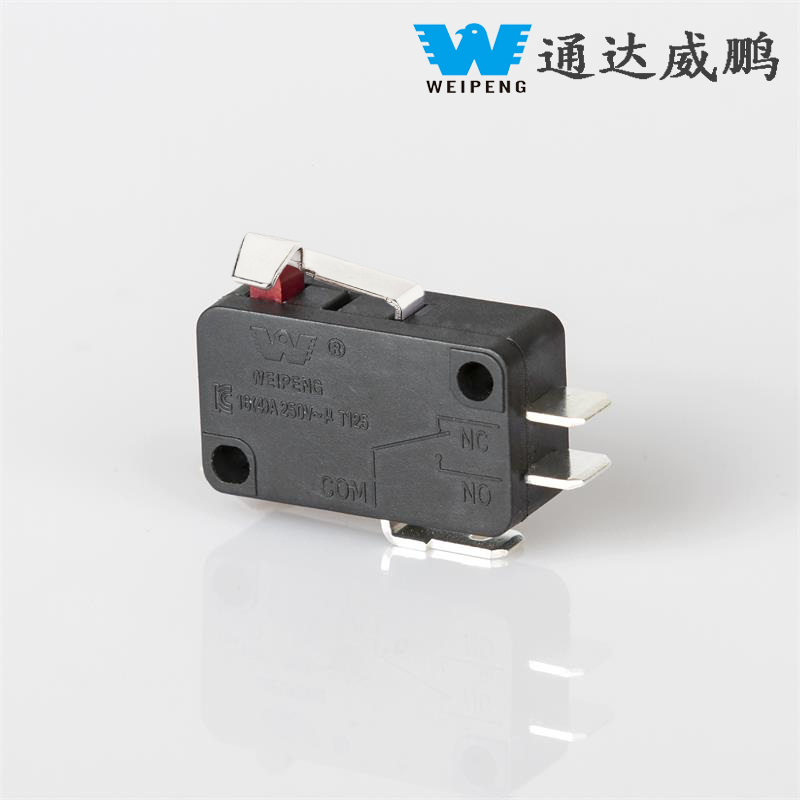

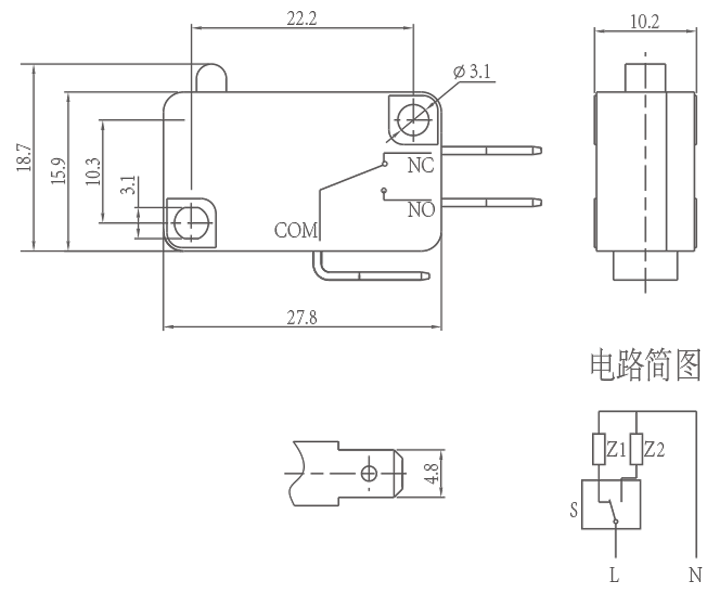

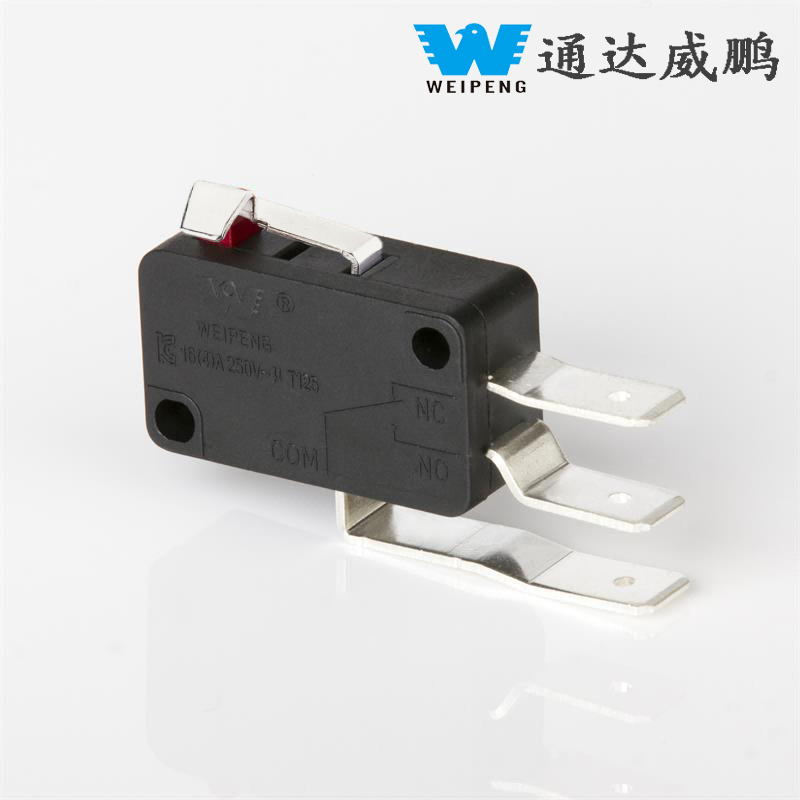

Details zum Mikroschalter
