2-poliger 16A-Mikroschalter für Haushaltsgeräte

Als Benchmark-Modell der Mikroschalterserie der Yueqing Tongda Wire Electric Factory zeichnet sich der 2-polige 16-A-Mikroschalter für Haushaltsgeräte mit Leiterplatten durch „hohe Empfindlichkeit, extrem lange Lebensdauer und Anpassungsfähigkeit an mehrere Szenarien“ als Hauptvorteile aus. Durch die Integration der 35-jährigen Erfahrung des Unternehmens in der Schalterherstellung hat es sich dank seines minimalen Kontaktabstands und seines Schnellschaltmechanismus zu einer wichtigen Steuerungskomponente in Haushaltsgeräten, Automobilelektronik, Industrieautomation und anderen Bereichen entwickelt.

Modell:HK-14-1X-16A-908

Anfrage absenden

Produktbeschreibung

WEIPENG® ist führend2-poliger 16A-Mikroschalter für Haushaltsgeräte Hersteller, Zulieferer und Exporteur.

Einführung in den Mikroschalter

Ausgestattet mit einem robusten, versiegelten Gehäuse und hochtemperaturbeständigen Materialien behält der HK-14 auch in Umgebungen mit Vibrationen, Staub und Temperaturschwankungen stabile elektrische Eigenschaften bei. Seine standardisierten Montageabmessungen und das vielseitige Anschlussdesign ermöglichen eine einfache Integration in Montagelinien, Haushaltsgeräte, Elektrowerkzeuge und industrielle Steuerungssysteme, wodurch die Installationskomplexität reduziert und die Produktionseffizienz verbessert wird.

Eine unterbewertete Stromauswahl, langfristige Überlastung, lockere Anschlussverdrahtung und ein starker Lichtbogen unter Gleichstromlast führen zu einer Überhitzung des Schalters, einem Durchbrennen der Kontakte und einer Stromkreisauslösung. Es wird empfohlen, entsprechend der tatsächlichen Last einen höheren Nennstrom zu wählen und die Anschlussklemmen fest zu befestigen. Verwenden Sie bei Hochleistungsanwendungen ein Relais zum Schalten und fügen Sie Komponenten zur Lichtbogenunterdrückung hinzu, um Kontaktschäden zu reduzieren.

Mikroschalterparameter (Spezifikation)

Technische Eigenschaften des Schalters:
ARTIKEL	Technischer Parameter		Wert
1	Elektrische Bewertung		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Kontaktwiderstand		≤30mΩ Anfangswert
3	Isolationswiderstand		≥100 MΩ (500 VDC)
4	Dielektrikum Stromspannung	Zwischen nicht verbundene Terminals	1000V/0,5mA/60S
		Zwischen Terminals und der Metallrahmen	3000V/0,5mA/60S
5	Elektrisches Leben		≥50000 Zyklen
6	Mechanisches Leben		≥1000000 Zyklen
7	Betriebstemperatur		-25~125℃
8	Betriebsfrequenz		elektrisch: 15 Zyklen Mechanisch: 60 Zyklen
9	Vibrationsfest		Vibrationsfrequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drei Richtungen: 1H
10	Lötfähigkeit: Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein		Löttemperatur: 235 ± 5 °C Eintauchzeit: 2~3S
11	Löthitzebeständigkeit		Tauchlöten: 260 ± 5 ℃ 5 ± 1 S Manuelles Löten: 300 ± 5 ℃ 2 ~ 3 S
12	Sicherheitszulassungen		UL, CSA, VDE, ENEC, TÜV, CE, KC, CQC
13	Testbedingungen		Umgebungstemperatur: 20 ± 5 ℃ Relative Luftfeuchtigkeit: 65 ± 5 % RH Luftdruck: 86 ~ 106 kPa

Funktion und Anwendung des Mikroschalters

1.Sate, zuverlässiger Basisschalter
2. Schönes Aussehen, enge Kontiguration. Charakteristisch: geringe Kontaktfreiheit, schnelle Aktion, hohe Empfindlichkeit und kleiner 3. Betriebsweg.
4. Langes Licht, hohe Zuverlässigkeit
5.Eine Vielzahl von Kontaktklemmen
6. Verschiedene Temperaturgrade
7.Eine Vielzahl von Hebeln
8. Nehmen Sie themoplastischen oder themoplastischen Kunststoff an
9. Weit verbreitet in Heimgeräten, elektronischen Geräten, automatischer Maschinenkommunikation, Elektrofahrzeugen, Elektrogeräten und 10. Instrumenten, elektrischen Bewegungswerkzeugen usw.

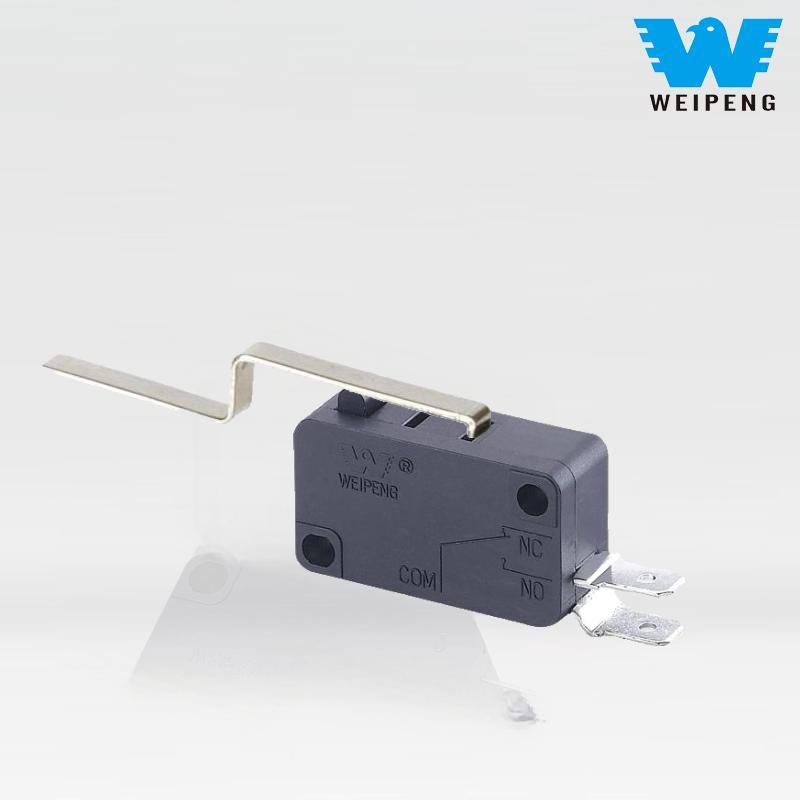

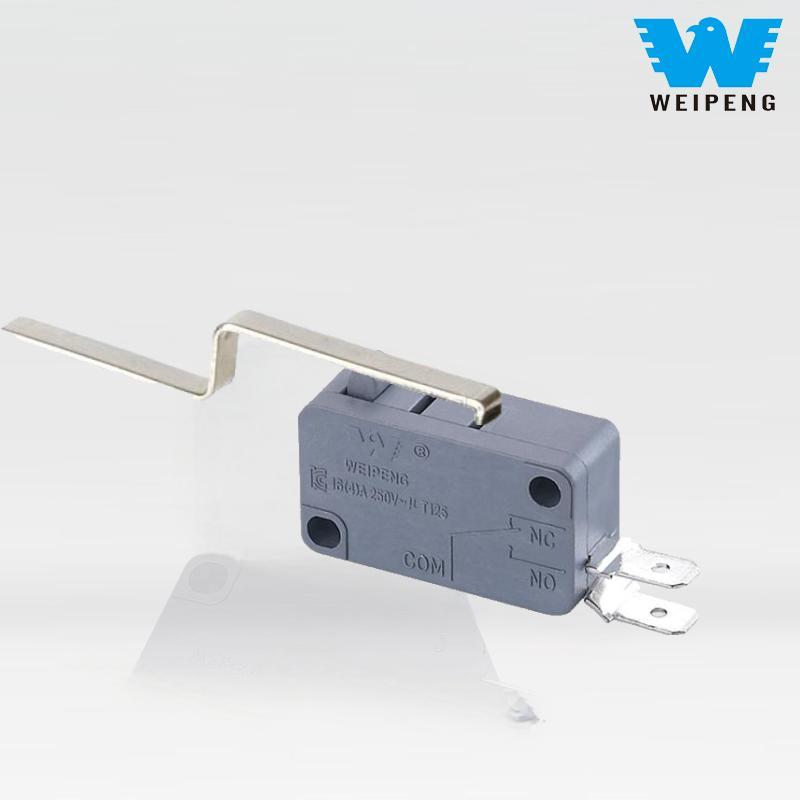

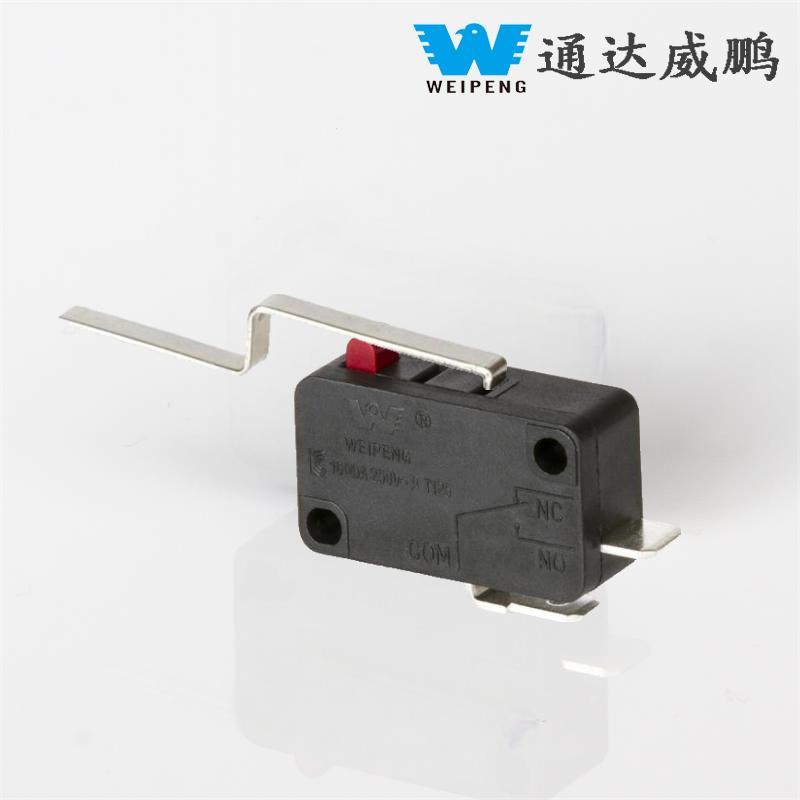

Details zum Mikroschalter
