2-poliger 16A bogenförmiger Griff, staubdichter Hochstrom-Mikroschalter

Als Benchmark-Modell der Mikroschalterserie von Yueqing Tongda Wire Electric Factory zeichnet sich der staubdichte Hochstrom-Mikroschalter mit 2-poligem 16-A-Bogengriff und seinen Hauptvorteilen durch „hohe Empfindlichkeit, extrem lange Lebensdauer und Anpassungsfähigkeit an mehrere Szenarien“ aus. Durch die Integration der 35-jährigen Erfahrung des Unternehmens in der Schalterherstellung hat es sich dank seines minimalen Kontaktabstands und seines Schnellschaltmechanismus zu einer wichtigen Steuerungskomponente in Haushaltsgeräten, Automobilelektronik, Industrieautomation und anderen Bereichen entwickelt.

Modell:HK-14-1-16AP-717

Anfrage absenden

Produktbeschreibung

WEIPENG® ist führend2-poliger 16A bogenförmiger Griff, staubdichter Hochstrom-Mikroschalter Hersteller, Zulieferer und Exporteur.

Einführung in den Mikroschalter

Der HK-14 ist ein robuster Schnapp-Mikroschalter in Industriequalität, der für Hochleistungsschaltkreise, langfristige Zuverlässigkeit und konstante Leistung bei wiederholter Betätigung entwickelt wurde. Ausgestattet mit einer verstärkten mechanischen Struktur und einem Präzisionskontaktsystem bietet es stabiles Schalten, hohe Belastbarkeit und umfassende Kompatibilität für Geräte, die eine dauerhafte Positionserkennung, Sicherheitsunterbrechung und Steuerlogik erfordern.

Konstruktion & Materialien

Gehäuse: Hochfester, flammhemmender Thermoplast, schlag- und hitzebeständig

Kontakte: Silberlegierung (AgCdO/AgNi), lichtbogenfest, geringer Kontaktwiderstand

Anschlüsse: 4,8 mm verzinntes Kupfer, steck- und lötfähig

Aktuator: Stößel-/Hebeloptionen (gerade, gebogen, Rolle usw.)

Typische Anwendungen

Haushaltsgeräte: Tür-/Grenzwerterkennung für Mikrowellen, Waschmaschinen, Öfen, Reiskocher

Industrie: Automatisierungsgeräte, Elektrowerkzeuge, Pumpen-/Ventilsteuerung, Sicherheitsverriegelungen

Elektronik: Netzteile, Instrumente, Ladegeräte, Sicherheitsgeräte

Mikroschalterparameter (Spezifikation)

Technische Eigenschaften des Schalters:
ARTIKEL	Technischer Parameter		Wert
1	Elektrische Bewertung		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Kontaktwiderstand		≤30mΩ Anfangswert
3	Isolationswiderstand		≥100 MΩ (500 VDC)
4	Dielektrikum Stromspannung	Zwischen nicht verbundene Terminals	1000V/0,5mA/60S
		Zwischen Terminals und der Metallrahmen	3000V/0,5mA/60S
5	Elektrisches Leben		≥50000 Zyklen
6	Mechanisches Leben		≥1000000 Zyklen
7	Betriebstemperatur		-25~125℃
8	Betriebsfrequenz		elektrisch: 15 Zyklen Mechanisch: 60 Zyklen
9	Vibrationsfest		Vibrationsfrequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drei Richtungen: 1H
10	Lötfähigkeit: Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein		Löttemperatur: 235 ± 5 °C Eintauchzeit: 2~3S
11	Löthitzebeständigkeit		Tauchlöten: 260 ± 5 ℃ 5 ± 1 S Manuelles Löten: 300 ± 5 ℃ 2 ~ 3 S
12	Sicherheitszulassungen		UL, CSA, VDE, ENEC, TÜV, CE, KC, CQC
13	Testbedingungen		Umgebungstemperatur: 20 ± 5 ℃ Relative Luftfeuchtigkeit: 65 ± 5 % RH Luftdruck: 86 ~ 106 kPa

Funktion und Anwendung des Mikroschalters

1.Sate, zuverlässiger Basisschalter
2. Schönes Aussehen, enge Kontiguration. Charakteristisch: geringe Kontaktfreiheit, schnelle Aktion, hohe Empfindlichkeit und kleiner 3. Betriebsweg.
4. Langes Licht, hohe Zuverlässigkeit
5.Eine Vielzahl von Kontaktklemmen
6. Verschiedene Temperaturgrade
7.Eine Vielzahl von Hebeln
8. Nehmen Sie themoplastischen oder themoplastischen Kunststoff an
9. Weit verbreitet in Heimgeräten, elektronischen Geräten, automatischer Maschinenkommunikation, Elektrofahrzeugen, Elektrogeräten und 10. Instrumenten, elektrischen Bewegungswerkzeugen usw.

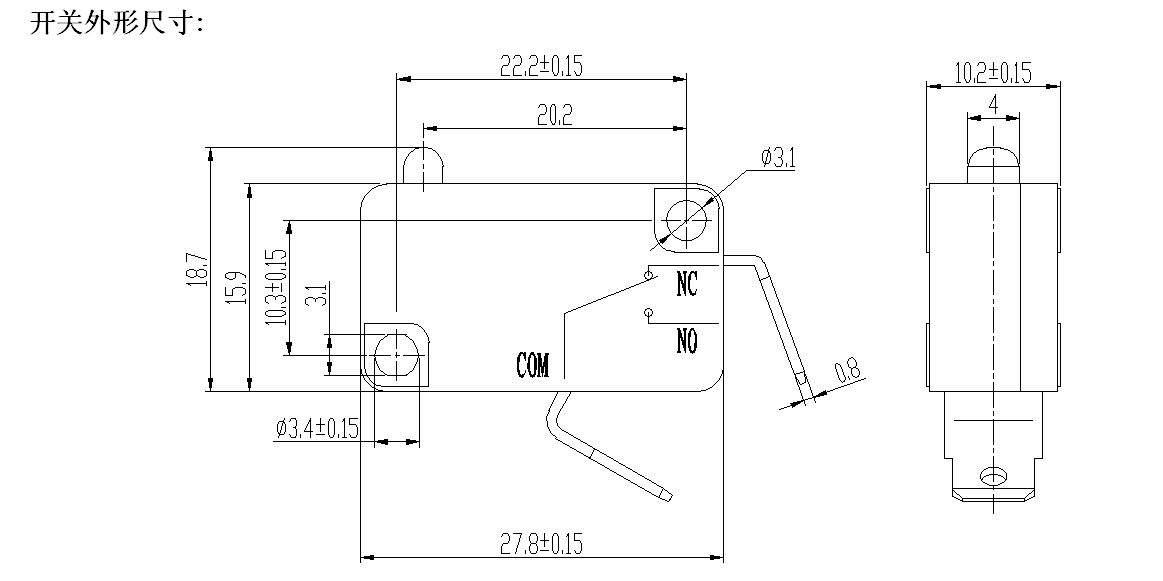

Details zum Mikroschalter
