Als Benchmark-Modell der Mikroschalterserie der Yueqing Tongda Wire Electric Factory zeichnet sich der 16A Large Micro Switch Household Appliance Dustproof durch „hohe Empfindlichkeit, extrem lange Lebensdauer und Anpassungsfähigkeit an mehrere Szenarien“ als Hauptvorteile aus. Durch die Integration der 35-jährigen Erfahrung des Unternehmens in der Schalterherstellung hat es sich dank seines minimalen Kontaktabstands und seines Schnellschaltmechanismus zu einer wichtigen Steuerungskomponente in Haushaltsgeräten, Automobilelektronik, Industrieautomation und anderen Bereichen entwickelt.
Einführung in den Mikroschalter
Das Gehäuse besteht aus flammhemmendem, hochtemperaturbeständigem technischem Kunststoff, der eine gute Isolierung aufweist, nicht leicht altert oder sich verformt und die Flammschutzanforderungen der Sicherheitsnorm erfüllt. Im Inneren werden hochwertige Kontakte aus einer Silberlegierung verwendet, die für eine stabile Leitfähigkeit sorgen, resistent gegen Lichtbögen sind und Erosion widerstehen; Häufiges Schalten führt nicht leicht zu Kontaktoxidation oder Funkenbildung. Der konventionelle Nennstrom unterstützt mehrere Spezifikationen von 5 A, 10 A, 16 A und 21 A, ist für die Standardspannung AC 125 V/250 V geeignet und erfüllt die Steuerungsanforderungen der meisten Geräte kleiner und mittlerer Leistung. Es verfügt über eine lange mechanische Lebensdauer und stabile Haltbarkeit.

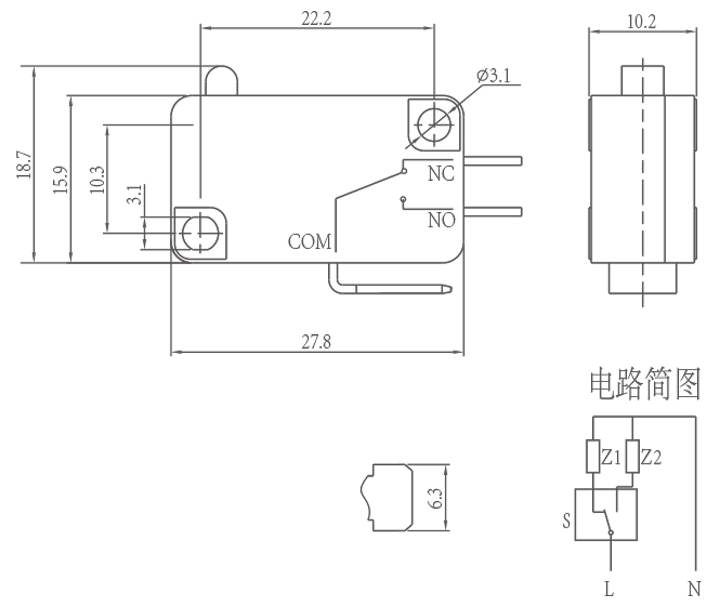

Mikroschalterparameter (Spezifikation)
| Technische Eigenschaften des Schalters: | |||
| ARTIKEL | Technischer Parameter | Wert | |
| 1 | Elektrische Bewertung | 5(2)A/10A/16(3)A/21(8)A 250VAC | |
| 2 | Kontaktwiderstand | ≤30mΩ Anfangswert | |
| 3 | Isolationswiderstand | ≥100 MΩ (500 VDC) | |
| 4 |
Dielektrikum Stromspannung |
Zwischen nicht verbundene Terminals |
1000V/0,5mA/60S |
|
Zwischen Terminals und der Metallrahmen |
3000V/0,5mA/60S | ||
| 5 | Elektrisches Leben | ≥50000 Zyklen | |
| 6 | Mechanisches Leben | ≥1000000 Zyklen | |
| 7 | Betriebstemperatur | -25~125℃ | |
| 8 | Betriebsfrequenz |
elektrisch: 15 Zyklen Mechanisch: 60 Zyklen |
|
| 9 | Vibrationsfest |
Vibrationsfrequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drei Richtungen: 1H |
|
| 10 |
Lötfähigkeit: Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein |
Löttemperatur: 235 ± 5 °C Eintauchzeit: 2~3S |
|
| 11 | Löthitzebeständigkeit |
Tauchlöten: 260 ± 5 ℃ 5 ± 1 S Manuelles Löten: 300 ± 5 ℃ 2 ~ 3 S |
|
| 12 | Sicherheitszulassungen | UL, CSA, VDE, ENEC, TÜV, CE, KC, CQC | |
| 13 | Testbedingungen |
Umgebungstemperatur: 20 ± 5 ℃ Relative Luftfeuchtigkeit: 65 ± 5 % RH Luftdruck: 86 ~ 106 kPa |
|
Funktion und Anwendung des Mikroschalters

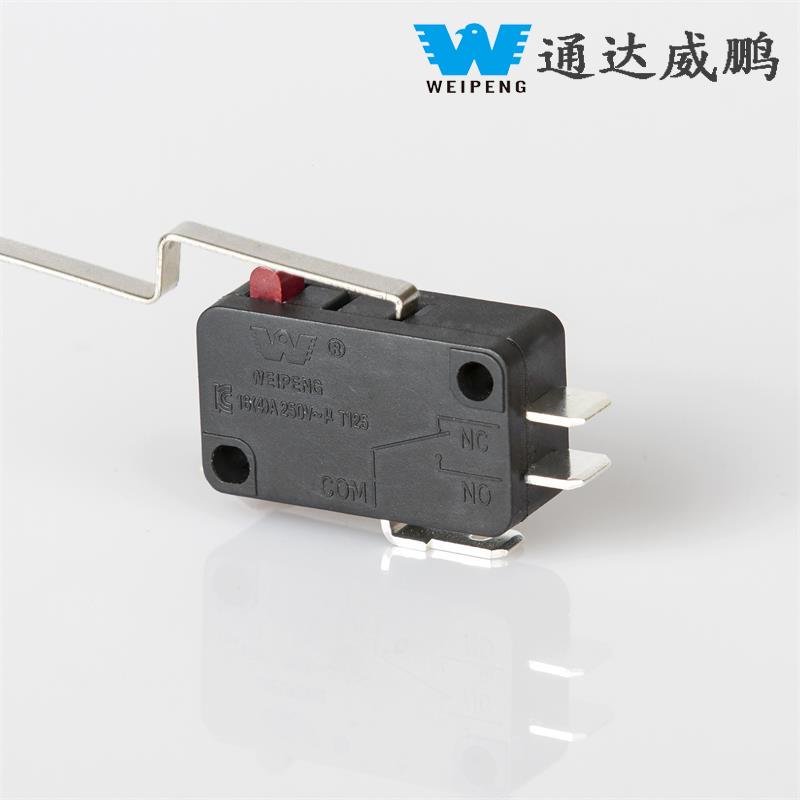

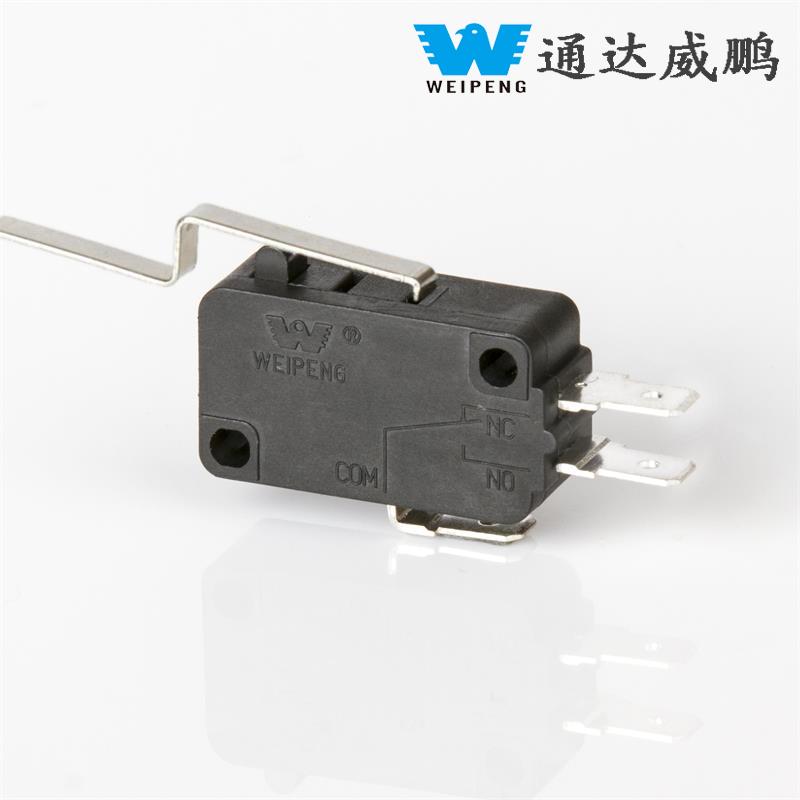

Details zum Mikroschalter
