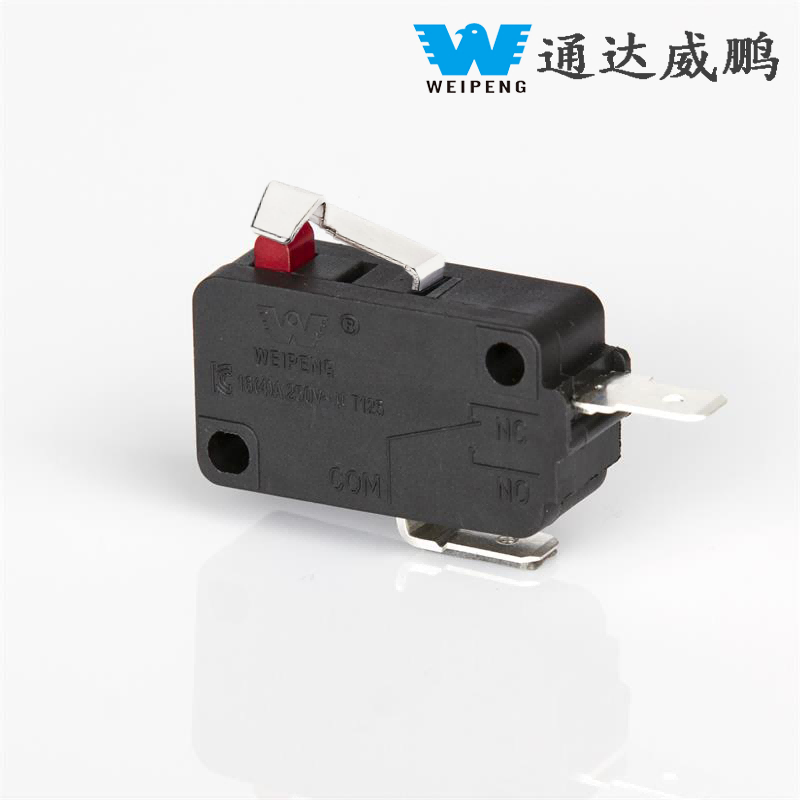

16A bogenförmiger Griff Hochstrom-Reset-Mikroschalter

Als Referenzmodell der Mikroschalterserie von Yueqing Tongda Wire Electric Factory zeichnet sich der bogenförmige 16-A-Hochstrom-Reset-Mikroschalter mit bogenförmigem Griff durch „hohe Empfindlichkeit, extrem lange Lebensdauer und Anpassungsfähigkeit an mehrere Szenarien“ als Hauptvorteile aus. Durch die Integration der 35-jährigen Erfahrung des Unternehmens in der Schalterherstellung hat es sich dank seines minimalen Kontaktabstands und seines Schnellschaltmechanismus zu einer wichtigen Steuerungskomponente in Haushaltsgeräten, Automobilelektronik, Industrieautomation und anderen Bereichen entwickelt.

Modell:HK-14-1X-16A-199

Anfrage absenden

Produktbeschreibung

WEIPENG® ist führend16A bogenförmiger Griff Hochstrom-Reset-Mikroschalter Hersteller, Zulieferer und Exporteur.

Einführung in den Mikroschalter

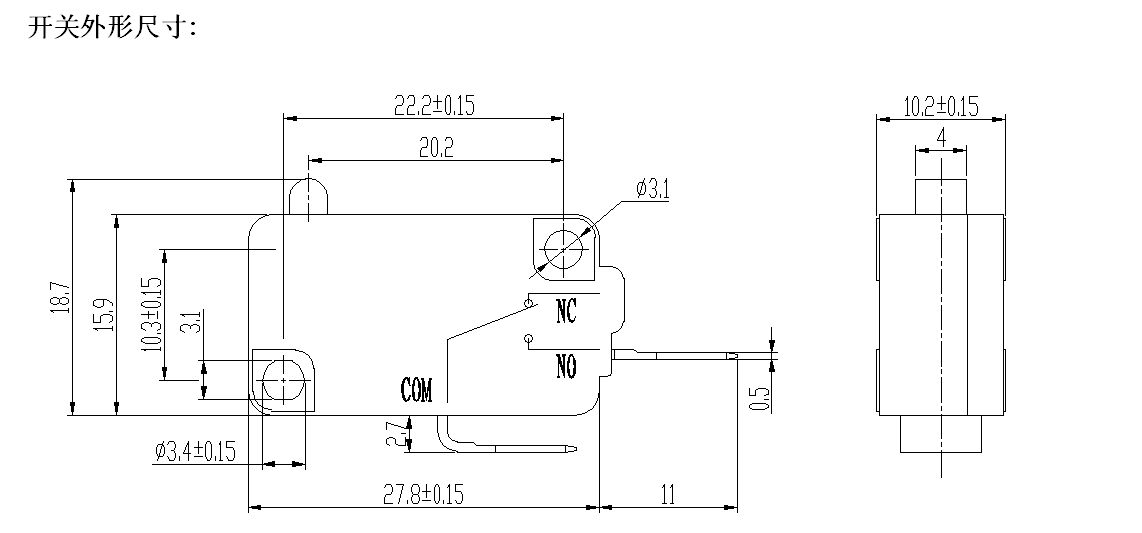

Der HK-14-Schalter verfügt über ein benutzerfreundliches, kompaktes Design mit Gesamtabmessungen von ca. 39,8 x 18,7 mm. Seine geringe Größe spart effektiv internen Installationsraum und eignet sich daher besonders für kleine Geräte und Präzisionsinstrumente mit begrenztem Installationsraum. Um unterschiedlichen Installationsszenarien und Auslöseanforderungen gerecht zu werden, bietet dieses Produkt mehrere Auslösetypen zur Auswahl, darunter Knopftyp, Typ mit kurzem Hebel, Typ mit langem Hebel und Typ mit Rollenhebel. Jeder Auslösertyp ist präzise kalibriert, mit moderater Betätigungskraft und empfindlicher Reaktion. Benutzer können den geeigneten Auslösertyp entsprechend den strukturellen Eigenschaften und der Betriebsmethode des Geräts flexibel auswählen und so den Bedienkomfort des Geräts erhöhen.

Konstruktion & Materialien

Gehäuse: Hochfester, flammhemmender Thermoplast, schlag- und hitzebeständig

Kontakte: Silberlegierung (AgCdO/AgNi), lichtbogenfest, geringer Kontaktwiderstand

Anschlüsse: 4,8 mm verzinntes Kupfer, steck- und lötbar

Aktuator: Stößel-/Hebeloptionen (gerade, gebogen, Rolle usw.)

Typische Anwendungen

Haushaltsgeräte: Tür-/Grenzwerterkennung für Mikrowellen, Waschmaschinen, Öfen, Reiskocher

Industrie: Automatisierungsgeräte, Elektrowerkzeuge, Pumpen-/Ventilsteuerung, Sicherheitsverriegelungen

Elektronik: Netzteile, Instrumente, Ladegeräte, Sicherheitsgeräte

Mikroschalterparameter (Spezifikation)

Technische Eigenschaften des Schalters:
ARTIKEL	Technischer Parameter		Wert
1	Elektrische Bewertung		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Kontaktwiderstand		≤30mΩ Anfangswert
3	Isolationswiderstand		≥100 MΩ (500 VDC)
4	Dielektrikum Stromspannung	Zwischen nicht verbundene Terminals	1000V/0,5mA/60S
		Zwischen Terminals und der Metallrahmen	3000V/0,5mA/60S
5	Elektrisches Leben		≥50000 Zyklen
6	Mechanisches Leben		≥1000000 Zyklen
7	Betriebstemperatur		-25~125℃
8	Betriebsfrequenz		elektrisch: 15 Zyklen Mechanisch: 60 Zyklen
9	Vibrationsfest		Vibrationsfrequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drei Richtungen: 1H
10	Lötfähigkeit: Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein		Löttemperatur: 235 ± 5 °C Eintauchzeit: 2~3S
11	Löthitzebeständigkeit		Tauchlöten: 260 ± 5 ℃ 5 ± 1 S Manuelles Löten: 300 ± 5 ℃ 2 ~ 3 S
12	Sicherheitszulassungen		UL, CSA, VDE, ENEC, TÜV, CE, KC, CQC
13	Testbedingungen		Umgebungstemperatur: 20 ± 5 ℃ Relative Luftfeuchtigkeit: 65 ± 5 % RH Luftdruck: 86 ~ 106 kPa

Funktion und Anwendung des Mikroschalters

1.Sate, zuverlässiger Basisschalter
2. Schönes Aussehen, enge Kontiguration. Charakteristik: geringe Kontaktfreiheit, schnelle Aktion, hohe Empfindlichkeit und kleiner 3. Betriebsweg.
4. Langes Licht, hohe Zuverlässigkeit
5.Eine Vielzahl von Kontaktklemmen
6. Eine Vielzahl von Temperaturgraden
7.Eine Vielzahl von Hebeln
8. Nehmen Sie themoplastischen oder themoplastischen Kunststoff an
9. Weit verbreitet in Heimgeräten, elektronischen Geräten, automatischer Maschinenkommunikation, Elektrofahrzeugen, Elektrogeräten und 10. Instrumenten, elektrischen Bewegungswerkzeugen usw.

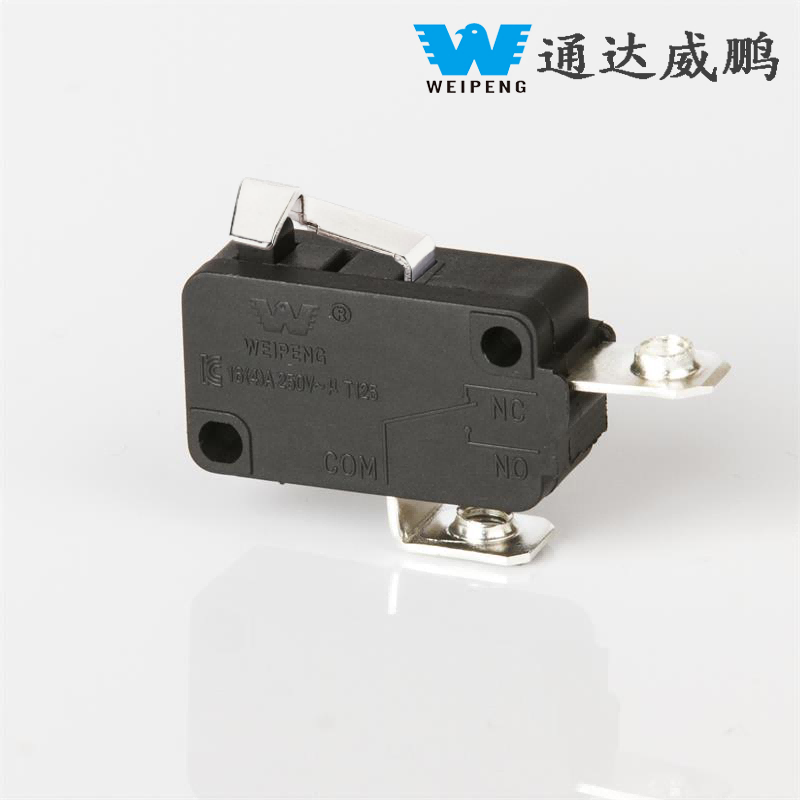

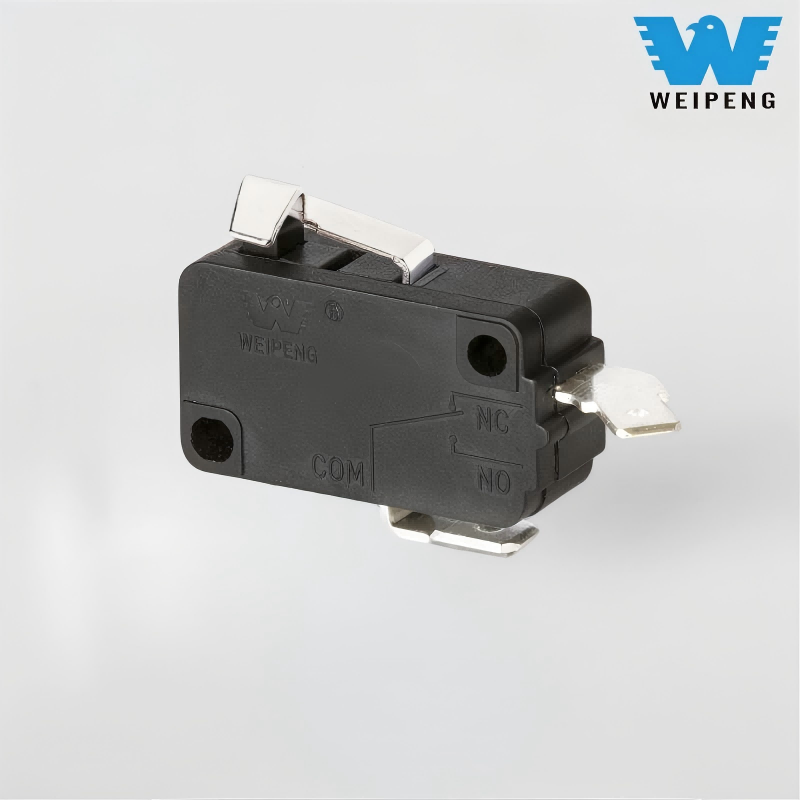

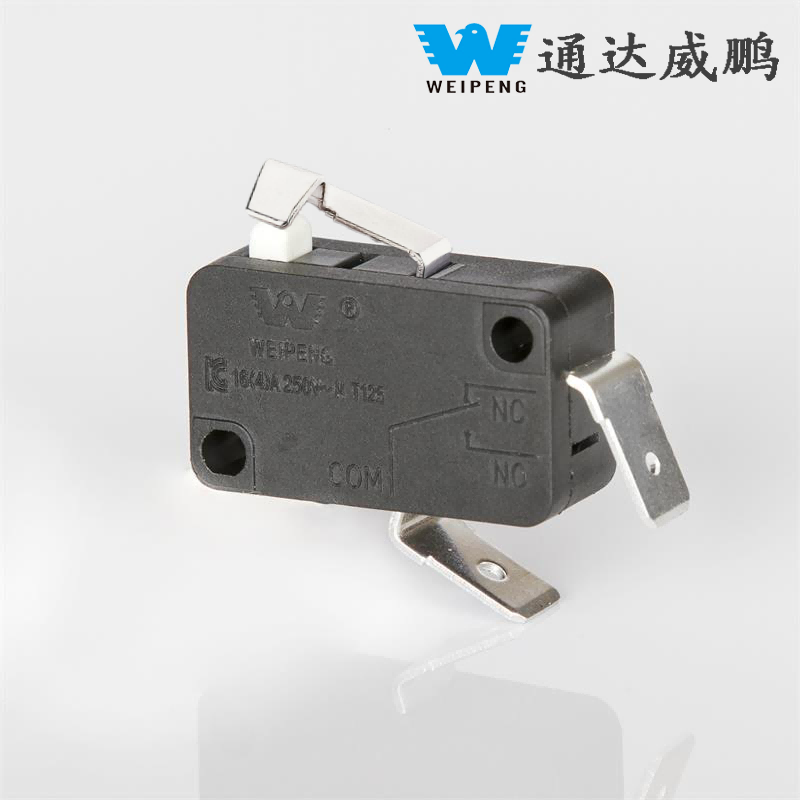

Details zum Mikroschalter
