16A Hochstrom-Mikroschalter mit bogenförmigem Griff

Als Benchmark-Modell der Mikroschalterserie von Yueqing Tongda Wire Electric Factory zeichnet sich der 16A-Hochstrom-Mikroschalter mit bogenförmigem Griff durch „hohe Empfindlichkeit, extrem lange Lebensdauer und Anpassungsfähigkeit an mehrere Szenarien“ als Hauptvorteile aus. Durch die Integration der 35-jährigen Erfahrung des Unternehmens in der Schalterherstellung hat es sich dank seines minimalen Kontaktabstands und seines Schnellschaltmechanismus zu einer wichtigen Steuerungskomponente in Haushaltsgeräten, Automobilelektronik, Industrieautomation und anderen Bereichen entwickelt.

Modell:HK-14-1-16AP-718

Anfrage absenden

Produktbeschreibung

WEIPENG® ist führend16A Hochstrom-Mikroschalter mit bogenförmigem Griff Hersteller, Zulieferer und Exporteur.

Einführung in den Mikroschalter

Als wichtigstes Flaggschiffprodukt des Kabelkraftwerks Yueqing Tongda zeichnet sich der HK-14-Schalter durch seine Anpassungsfähigkeit an die Umwelt aus. Nach strengen Tests bei hohen und niedrigen Temperaturen sowie Alterungstests kann es in einem weiten Temperaturbereich von -25℃ bis 125℃ stabil betrieben werden. Ob in rauen kalten Außenumgebungen oder in Innenräumen von Geräten mit hohen Temperaturen, es behält eine gute Ein-Aus-Leistung bei. Gleichzeitig verfügt das Produkt über eine mechanische Lebensdauer von über 500.000 Zyklen, hält problemlos langfristigem hochfrequentem Betriebsverschleiß stand und reduziert effektiv die Häufigkeit nachfolgender Gerätewartung und -austausch. Es eignet sich für komplexe Bedingungen wie den industriellen Dauerbetrieb und die Hochfrequenznutzung von Haushaltsgeräten und bietet starke Unterstützung für den langfristig stabilen Betrieb von Geräten.

Konstruktion & Materialien

Gehäuse: Hochfester, flammhemmender Thermoplast, schlag- und hitzebeständig

Kontakte: Silberlegierung (AgCdO/AgNi), lichtbogenfest, geringer Kontaktwiderstand

Anschlüsse: 4,8 mm verzinntes Kupfer, steck- und lötbar

Aktuator: Stößel-/Hebeloptionen (gerade, gebogen, Rolle usw.)

Leistungsvorteile

Hohe Stromkapazität: Bis zu 21 A, ideal für Hochleistungslasten

Rückprallfreier Schnappvorgang: Sofortiges Umschalten mit kurzem Hub und stabilen Kontakten

Hohe Flexibilität: Mehrere Pinbelegungen und Hebel, vollständig anpassbar

Zuverlässigkeit auf Industrieniveau: Großer Temperaturbereich, IP40, vollständige Zulassungen für raue Umgebungen

Mikroschalterparameter (Spezifikation)

Technische Eigenschaften des Schalters:
ARTIKEL	Technischer Parameter		Wert
1	Elektrische Bewertung		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Kontaktwiderstand		≤30mΩ Anfangswert
3	Isolationswiderstand		≥100 MΩ (500 VDC)
4	Dielektrikum Stromspannung	Zwischen nicht verbundene Terminals	1000V/0,5mA/60S
		Zwischen Terminals und der Metallrahmen	3000V/0,5mA/60S
5	Elektrisches Leben		≥50000 Zyklen
6	Mechanisches Leben		≥1000000 Zyklen
7	Betriebstemperatur		-25~125℃
8	Betriebsfrequenz		elektrisch: 15 Zyklen Mechanisch: 60 Zyklen
9	Vibrationsfest		Vibrationsfrequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drei Richtungen: 1H
10	Lötfähigkeit: Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein		Löttemperatur: 235 ± 5 °C Eintauchzeit: 2~3S
11	Löthitzebeständigkeit		Tauchlöten: 260 ± 5 ℃ 5 ± 1 S Manuelles Löten: 300 ± 5 ℃ 2 ~ 3 S
12	Sicherheitszulassungen		UL, CSA, VDE, ENEC, TÜV, CE, KC, CQC
13	Testbedingungen		Umgebungstemperatur: 20 ± 5 ℃ Relative Luftfeuchtigkeit: 65 ± 5 % RH Luftdruck: 86 ~ 106 kPa

Funktion und Anwendung des Mikroschalters

1.Sate, zuverlässiger Basisschalter
2. Schönes Aussehen, enge Kontiguration. Charakteristik: geringe Kontaktfreiheit, schnelle Aktion, hohe Empfindlichkeit und kleiner 3. Betriebsweg.
4. Langes Licht, hohe Zuverlässigkeit
5.Eine Vielzahl von Kontaktklemmen
6. Eine Vielzahl von Temperaturgraden
7.Eine Vielzahl von Hebeln
8. Nehmen Sie themoplastischen oder themoplastischen Kunststoff an
9. Weit verbreitet in Heimgeräten, elektronischen Geräten, automatischer Maschinenkommunikation, Elektrofahrzeugen, Elektrogeräten und 10. Instrumenten, elektrischen Bewegungswerkzeugen usw.

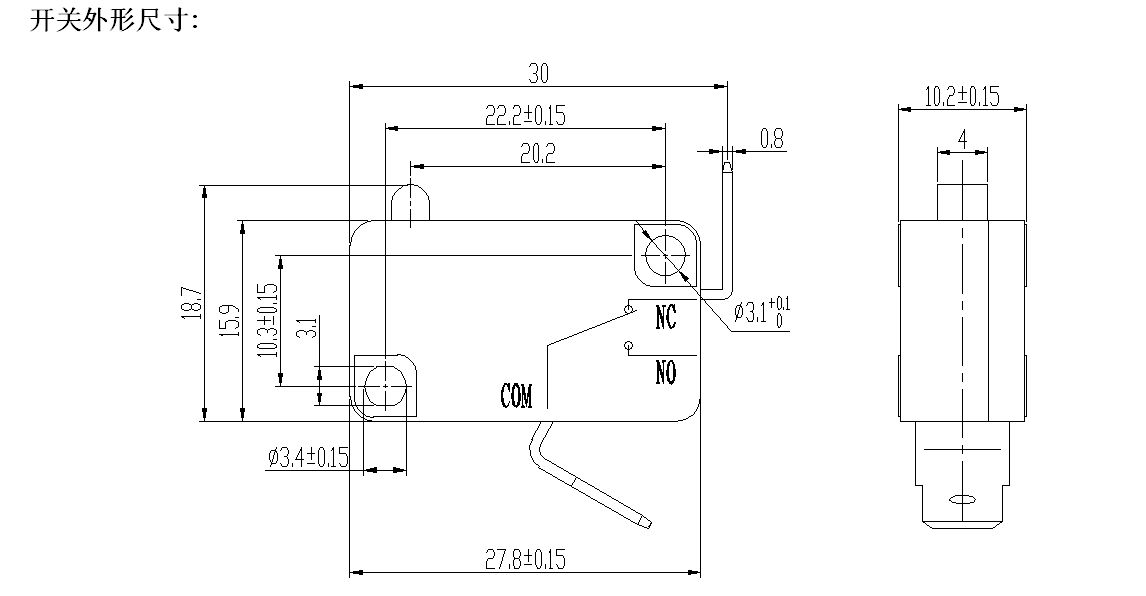

Details zum Mikroschalter
