Staubdichter Mikroschalter mit 16 A Lichtbogengriff

Als Benchmark-Modell der Mikroschalterserie von Yueqing Tongda Wire Electric Factory zeichnet sich der staubdichte 16A-Mikroschalter mit Lichtbogengriff durch „hohe Empfindlichkeit, extrem lange Lebensdauer und Anpassungsfähigkeit an mehrere Szenarien“ als Hauptvorteile aus. Durch die Integration der 35-jährigen Erfahrung des Unternehmens in der Schalterherstellung hat es sich dank seines minimalen Kontaktabstands und seines Schnellschaltmechanismus zu einer wichtigen Steuerungskomponente in Haushaltsgeräten, Automobilelektronik, Industrieautomation und anderen Bereichen entwickelt.

Modell:HK-14-1-16A-126

Anfrage absenden

Produktbeschreibung

WEIPENG® ist führendStaubdichter Mikroschalter mit 16 A Lichtbogengriff Hersteller, Zulieferer und Exporteur.

Einführung in den Mikroschalter

Der HK-14-Schalter legt großen Wert auf die Auswahl der Kernkomponenten und ist mit hochleitfähigen, hochverschleißfesten Silberlegierungskontakten ausgestattet, wodurch der Kontaktwiderstand effektiv reduziert, der Wärmeverlust minimiert und die Kontaktlebensdauer verlängert wird. Gleichzeitig verfügt es über ein flammhemmendes Gehäuse gemäß UL94 V-0, das einen hervorragenden Feuer- und Stromschutz bietet und die Produktsicherheit erheblich erhöht. Die Nennlast des Produkts erreicht standardmäßig 16 A/250 VAC, und für bestimmte Hochlastszenarien wurde ein Sondermodell mit einer erhöhten Nennlast von 21 A eingeführt. Sein Kontaktabstandsdesign ist präzise und seine Reaktionszeit ist schnell, was eine effiziente und stabile Handhabung der Ein-Aus-Anforderungen von Schaltkreisen ermöglicht, Sicherheit und Praktikabilität in Einklang bringt und die Nutzungsanforderungen verschiedener Leistungsgeräte erfüllt.

Konstruktion & Materialien

Gehäuse: Hochfester, flammhemmender Thermoplast, schlag- und hitzebeständig

Kontakte: Silberlegierung (AgCdO/AgNi), lichtbogenfest, geringer Kontaktwiderstand

Anschlüsse: 4,8 mm verzinntes Kupfer, steck- und lötbar

Aktuator: Stößel-/Hebeloptionen (gerade, gebogen, Rolle usw.)

Leistungsvorteile

Hohe Stromkapazität: Bis zu 21 A, ideal für Hochleistungslasten

Rückprallfreier Schnappvorgang: Sofortiges Umschalten mit kurzem Hub und stabilen Kontakten

Hohe Flexibilität: Mehrere Pinbelegungen und Hebel, vollständig anpassbar

Zuverlässigkeit auf Industrieniveau: Großer Temperaturbereich, IP40, vollständige Zulassungen für raue Umgebungen

Mikroschalterparameter (Spezifikation)

Technische Eigenschaften des Schalters:
ARTIKEL	Technischer Parameter		Wert
1	Elektrische Bewertung		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Kontaktwiderstand		≤30mΩ Anfangswert
3	Isolationswiderstand		≥100 MΩ (500 VDC)
4	Dielektrikum Stromspannung	Zwischen nicht verbundene Terminals	1000V/0,5mA/60S
		Zwischen Terminals und der Metallrahmen	3000V/0,5mA/60S
5	Elektrisches Leben		≥50000 Zyklen
6	Mechanisches Leben		≥1000000 Zyklen
7	Betriebstemperatur		-25~125℃
8	Betriebsfrequenz		elektrisch: 15 Zyklen Mechanisch: 60 Zyklen
9	Vibrationsfest		Vibrationsfrequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drei Richtungen: 1H
10	Lötfähigkeit: Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein		Löttemperatur: 235 ± 5 °C Eintauchzeit: 2~3S
11	Löthitzebeständigkeit		Tauchlöten: 260 ± 5 ℃ 5 ± 1 S Manuelles Löten: 300 ± 5 ℃ 2 ~ 3 S
12	Sicherheitszulassungen		UL, CSA, VDE, ENEC, TÜV, CE, KC, CQC
13	Testbedingungen		Umgebungstemperatur: 20 ± 5 ℃ Relative Luftfeuchtigkeit: 65 ± 5 % RH Luftdruck: 86 ~ 106 kPa

Funktion und Anwendung des Mikroschalters

1.Sate, zuverlässiger Basisschalter
2. Schönes Aussehen, enge Kontiguration. Charakteristik: geringe Kontaktfreiheit, schnelle Aktion, hohe Empfindlichkeit und kleiner 3. Betriebsweg.
4. Langes Licht, hohe Zuverlässigkeit
5.Eine Vielzahl von Kontaktklemmen
6. Eine Vielzahl von Temperaturgraden
7.Eine Vielzahl von Hebeln
8. Nehmen Sie themoplastischen oder themoplastischen Kunststoff an
9. Weit verbreitet in Heimgeräten, elektronischen Geräten, automatischer Maschinenkommunikation, Elektrofahrzeugen, Elektrogeräten und 10. Instrumenten, elektrischen Bewegungswerkzeugen usw.

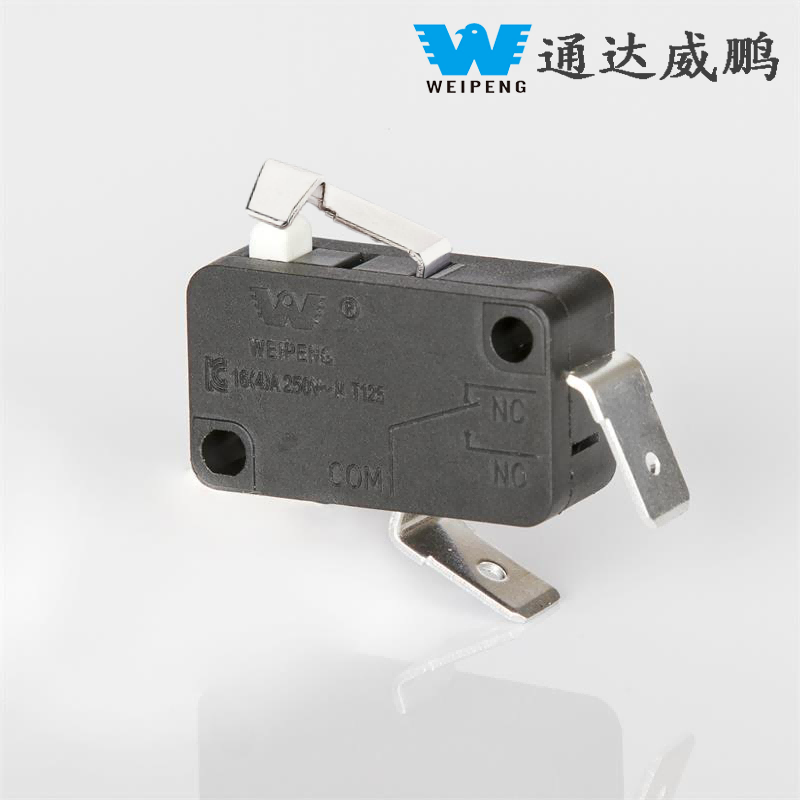

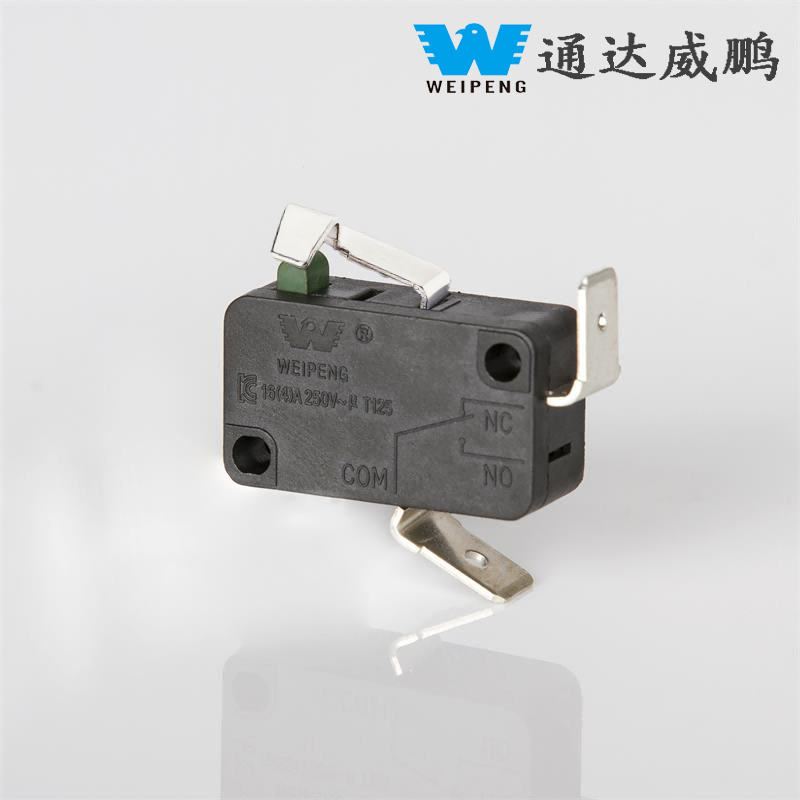

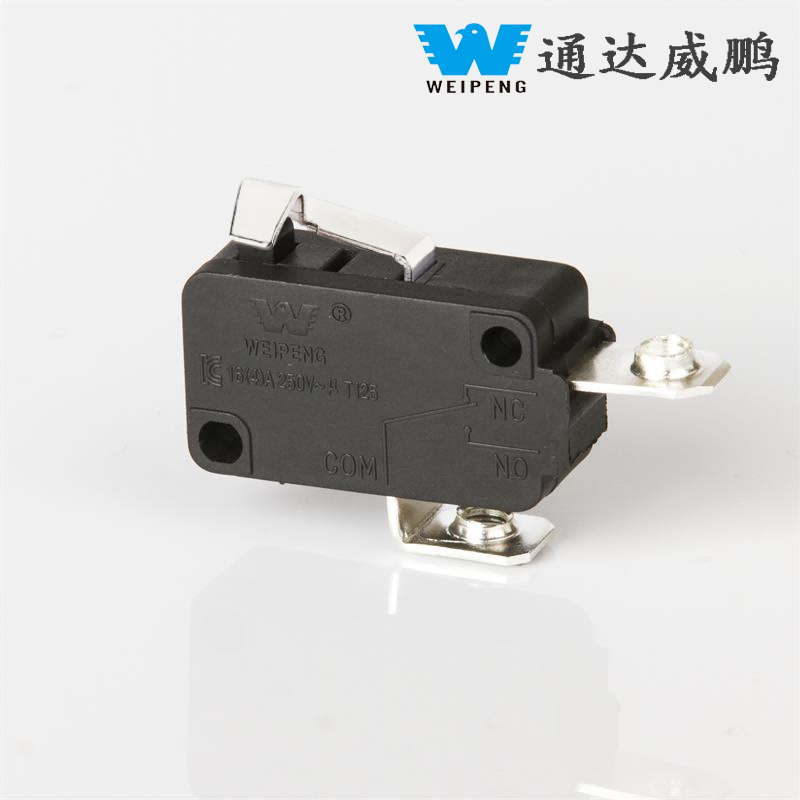

Details zum Mikroschalter
