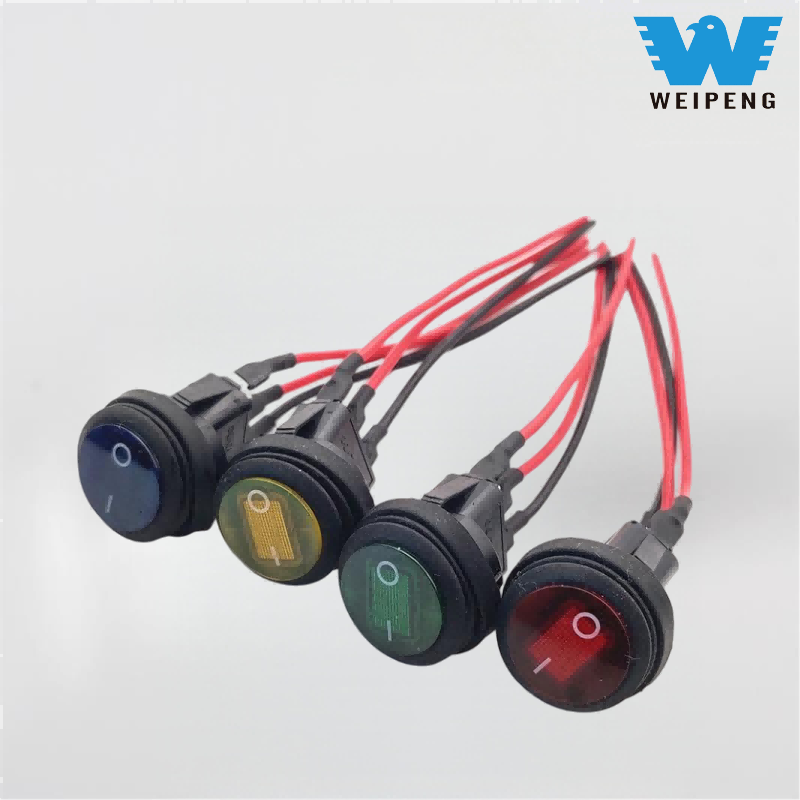

12V 20A Runder Wippschalter mit Drähten

WEIPENG® ist ein renommierter Hersteller und Lieferant von TongDa-Wippschalter-Versorgungssteckdosen in China mit jahrelanger Erfahrung in der Bereitstellung hochwertiger Lösungen. Unsere wettbewerbsfähigen Preise und die wachsende Beliebtheit auf dem europäischen und amerikanischen Markt machen uns zum perfekten langfristigen Partner für runde 12-V-20-A-Wippschalter mit Kabeln in China.

Modell:KCD1-305

Anfrage absenden

Produktbeschreibung

WEIPENG® ist ein führender 12V 20A runder Wippschalter mit Kabelherstellern, Zulieferern und Exporteuren.

TongDa-Wippschalterfunktion

Das zentrale Rocker-Trigger-System der Produktserie wurde über mehrere Generationen hinweg optimiert: Es verfügt über eine „Dual-Drehpunkt-ausgeglichene Rocker-Struktur mit verstärktem Federsatz“ und einem präzisen Druckweg von 1,2–1,8 mm. Die Betätigungskraft wird je nach Szenario klassifiziert: 1,5–3 N (leichte Berührung für den Heimgebrauch) und 3–5 N (Anti-Fehlberührung für den industriellen Einsatz). Das Trigger-Feedback ist klar und klar, ohne dass es zu Hängenbleiben oder Spielproblemen kommt.

Die Kontaktmaterialien sind unterschiedlich konfiguriert:

1 、 Die allgemeine Version verwendet eine hochreine Silber-Zinn-Legierung mit einem anfänglichen Kontaktwiderstand von ≤8 mΩ, die für herkömmliche Lasten von 10 A bis 16 A (250 V AC) geeignet ist und grundlegende Anforderungen für private und gewerbliche Geräte erfüllt.

2、Die Industrieversion wird auf durch Vakuumbeschichtung verstärkte Silber-Palladium-Legierungskontakte mit einem anfänglichen Kontaktwiderstand von ≤5 mΩ aufgerüstet, die für Lasten bis zu 20 A (250 V AC) ausgelegt sind, der hohen Temperatur T125 standhalten und für leistungsstarke Industrieanlagen geeignet sind.；

3、Die gesamte Serie hat eine mechanische Lebensdauer von 80.000 – 150.000 Presszyklen und eine elektrische Lebensdauer von über 50.000 – 120.000 Zyklen, was einen stabilen Betrieb für 3–6 Jahre in hochfrequenten Nutzungsszenarien ermöglicht.

Technische Eigenschaften des Schalters:
ARTIKEL	Technischer Parameter		Wert
1	Elektrische Bewertung		10(1,5)A/16(3)A/10(3)A 250VAC
2	Kontaktwiderstand		≤50mΩ Anfangswert
3	Isolationswiderstand		≥100 MΩ (500 VDC)
4	Dielektrikum Stromspannung	Zwischen nicht verbundene Terminals	1500V/0,5mA/60S
		Zwischen Terminals und der Metallrahmen	3000V/0,5mA/60S
5	Elektrisches Leben		≥10000 Zyklen
6	Mechanisches Leben		≥100000 Zyklen
7	Betriebstemperatur		0~125℃
8	Betriebsfrequenz		Elektrisch: 15 Zyklen Mechanisch: 60 Zyklen
9	Vibrationsfest		Vibrationsfrequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm: Drei Richtungen: 1H
10	Lötfähigkeit: Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein		Löttemperatur: 235 ± 5 °C Eintauchzeit: 2~3S
11	Löthitzebeständigkeit		Tauchlöten: 260 ± 5 ℃ 5 ± 1 S Manuelles Löten: 300 ± 5 ℃ 2 ~ 3 S
12	Sicherheitszulassungen		UL, CSA, VDE, ENEC, TÜV, CE, CQC
13	Testbedingungen		Umgebungstemperatur: 20 ± 5 ℃ Relative Luftfeuchtigkeit: 65 ± 5 % RH Luftdruck: 86~106 kPa

TongDa Wippschalter-Anwendung

Gewerbliche Ausrüstung:Kompatibel mit Kaffeemaschinen, Registrierkassen und Druckern. Die 16A-Lastversion kann den Momentanstrom beim Gerätestart verarbeiten. Nach der Batch-Anwendung in einer bestimmten Kaffeehauskette konnten die durch Schalterausfälle verursachten Ausfallzeiten um 85 % reduziert werden.

Industriehilfe:Die 20A-Hochlastversion wird für kleine Förderanlagen und Werkstattbeleuchtung eingesetzt. Die Temperaturbeständigkeit T125 ist für Umgebungen mit hohen Temperaturen geeignet. Eine bestimmte Maschinenfabrik nutzte es 18 Monate lang ohne Leistungseinbußen.

Details zum TongDa-Wippschalter
